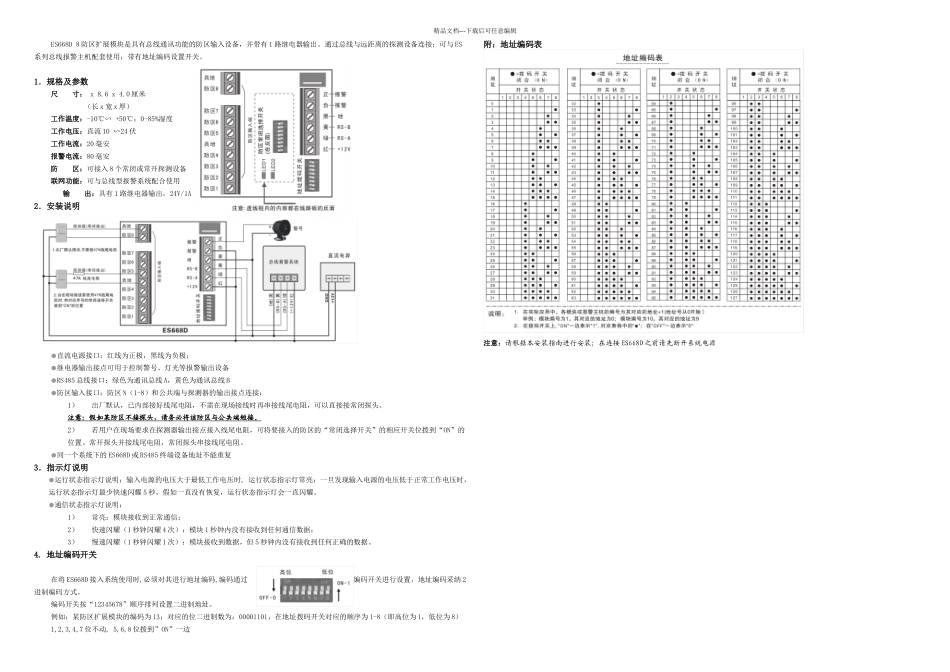

精品文档---下载后可任意编辑ES668D 8 防区扩展模块是具有总线通讯功能的防区输入设备，并带有 1 路继电器输出。通过总线与远距离的探测设备连接；可与 ES系列总线报警主机配套使用；带有地址编码设置开关。1．规格及参数尺 寸： x 8.6 x 4.0 厘米（长 x 宽 x 厚）工作温度：-10℃∽ +50℃；0-85%湿度工作电压：直流 10 ∽24 伏工作电流：20 毫安报警电流：80 毫安防 区：可接入 8 个常闭或常开探测设备联网功能：可与总线型报警系统配合使用输 出：具有 1 路继电器输出，24V/1A2．安装说明●直流电源接口：红线为正极，黑线为负极；●继电器输出接点可用于控制警号、灯光等报警输出设备 ●RS485 总线接口：绿色为通讯总线 A，黄色为通讯总线 B●防区输入接口：防区 N（1-8）和公共端与探测器的输出接点连接：1）出厂默认，已内部接好线尾电阻，不需在现场接线时再串接线尾电阻，可以直接接常闭探头。注意：假如某防区不接探头，请务必将该防区与公共端短接。2）若用户在现场要求在探测器输出接点接入线尾电阻，可将要接入的防区的“常闭选择开关”的相应开关位拨到“ON”的位置。常开探头并接线尾电阻，常闭探头串接线尾电阻。●同一个系统下的 ES668D 或 RS485 终端设备地址不能重复3．指示灯说明●运行状态指示灯说明：输入电源的电压大于最低工作电压时, 运行状态指示灯常亮；一旦发现输入电源的电压低于正常工作电压时，运行状态指示灯最少快速闪耀 5 秒，假如一直没有恢复，运行状态指示灯会一直闪耀。●通信状态指示灯说明：1）常亮：模块接收到正常通信；2）快速闪耀（1 秒钟闪耀 4 次）：模块 1 秒钟内没有接收到任何通信数据；3）慢速闪耀（1 秒钟闪耀 1 次）：模块接收到数据，但 5 秒钟内没有接收到任何正确的数据。4. 地址编码开关在将 ES668D 接入系统使用时,必须对其进行地址编码,编码通过编码开关进行设置，地址编码采纳 2进制编码方式。 编码开关按“12345678”顺序排列设置二进制地址。例如：某防区扩展模块的编码为 13；对应的位二进制数为：00001101，在地址拨码开关对应的顺序为 1-8（即高位为 1，低位为 8）1,2,3,4,7 位不动, 5,6,8 位拨到”ON”一边附：地址编码表注意：请根据本安装指南进行安装；在连接 ES668D 之前请先断开系统电源
