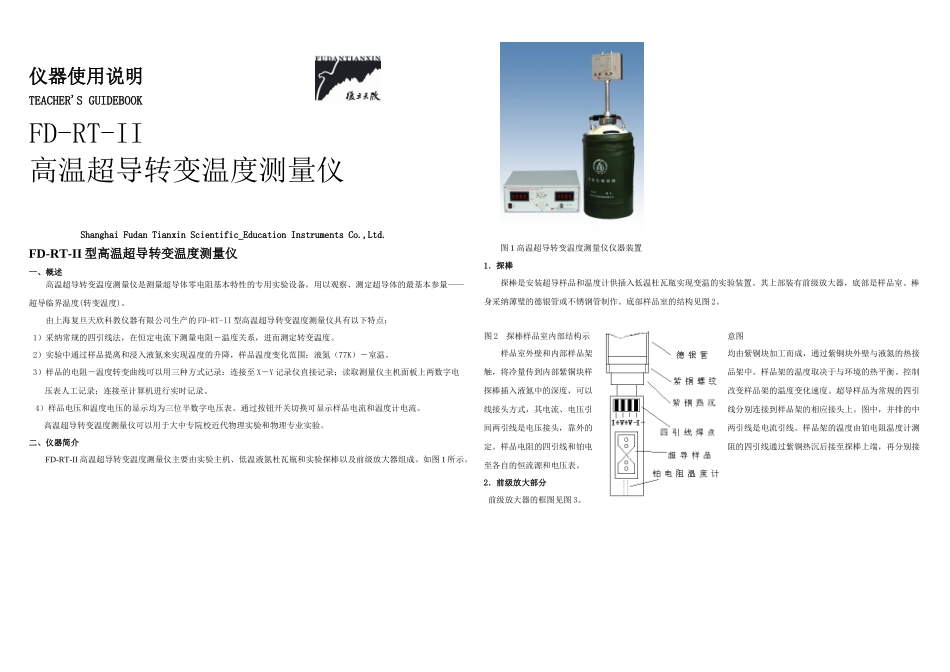

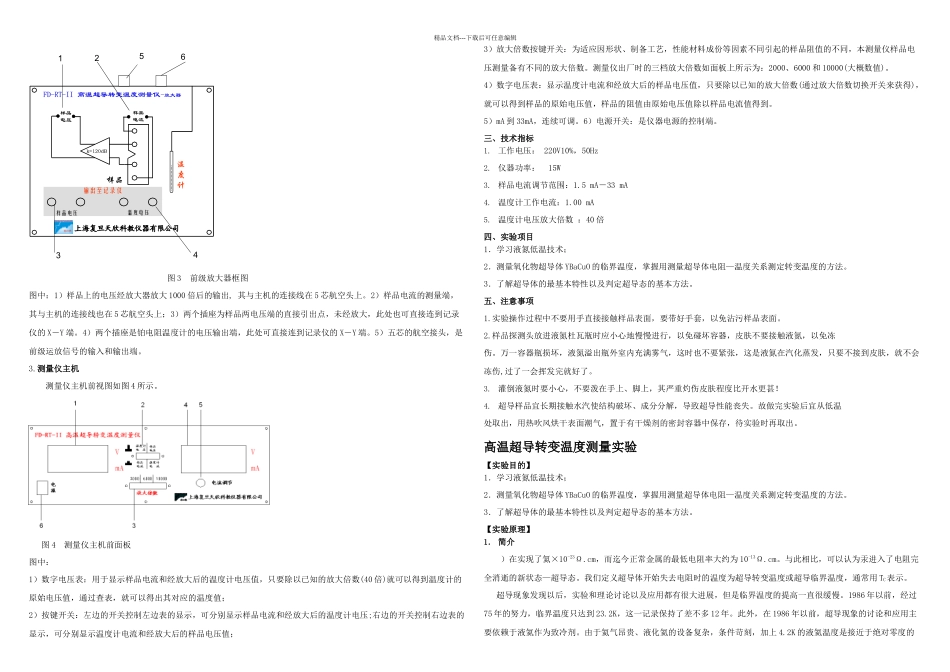

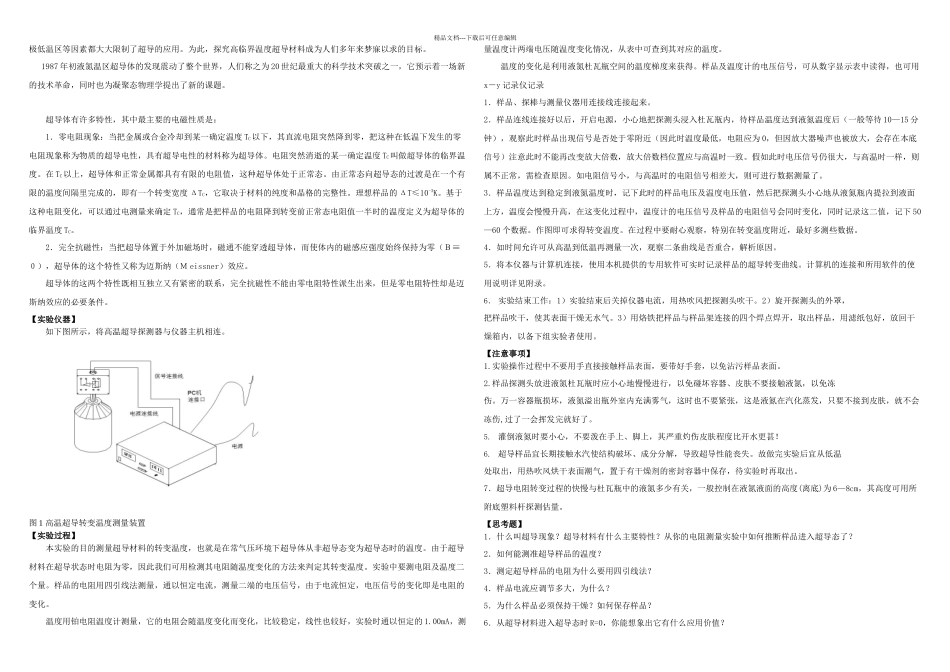

仪器使用说明TEACHER'S GUIDEBOOKFD-RT-II高温超导转变温度测量仪Shanghai Fudan Tianxin Scientific_Education Instruments Co.,Ltd.FD-RT-II 型高温超导转变温度测量仪一、概述高温超导转变温度测量仪是测量超导体零电阻基本特性的专用实验设备，用以观察、测定超导体的最基本参量——超导临界温度(转变温度)。由上海复旦天欣科教仪器有限公司生产的 FD-RT-II 型高温超导转变温度测量仪具有以下特点： 1）采纳常规的四引线法，在恒定电流下测量电阻－温度关系，进而测定转变温度。 2）实验中通过样品提离和浸入液氮来实现温度的升降，样品温度变化范围：液氮（77K）－室温。 3）样品的电阻－温度转变曲线可以用三种方式记录：连接至 X－Y 记录仪直接记录；读取测量仪主机面板上两数字电压表人工记录；连接至计算机进行实时记录。4）样品电压和温度电压的显示均为三位半数字电压表。通过按钮开关切换可显示样品电流和温度计电流。 高温超导转变温度测量仪可以用于大中专院校近代物理实验和物理专业实验。二、仪器简介FD-RT-II 高温超导转变温度测量仪主要由实验主机、低温液氮杜瓦瓶和实验探棒以及前级放大器组成。如图 1 所示。图 1 高温超导转变温度测量仪仪器装置1．探棒探棒是安装超导样品和温度计供插入低温杜瓦瓶实现变温的实验装置。其上部装有前级放大器，底部是样品室。棒身采纳薄璧的德银管或不锈钢管制作。底部样品室的结构见图 2。图 2 探棒样品室内部结构示意图 样品室外壁和内部样品架均由紫铜块加工而成，通过紫铜块外壁与液氮的热接触，将冷量传到内部紫铜块样品架中。样品架的温度取决于与环境的热平衡。控制探棒插入液氮中的深度，可以改变样品架的温度变化速度。超导样品为常规的四引线接头方式，其电流、电压引线分别连接到样品架的相应接头上。图中，并排的中间两引线是电压接头，靠外的两引线是电流引线。样品架的温度由铂电阻温度计测定。样品电阻的四引线和铂电阻的四引线通过紫铜热沉后接至探棒上端，再分别接至各自的恒流源和电压表。2．前级放大部分前级放大器的框图见图 3。精品文档---下载后可任意编辑图 3 前级放大器框图图中：1）样品上的电压经放大器放大 1000 倍后的输出, 其与主机的连接线在 5 芯航空头上。2）样品电流的测量端，其与主机的连接线也在 5 芯航空头上；3）两个插座为样品两电压端的直接引出点，未经放大，此处也可直接连到记录仪的 X－Y 端。4）两个插座是...
