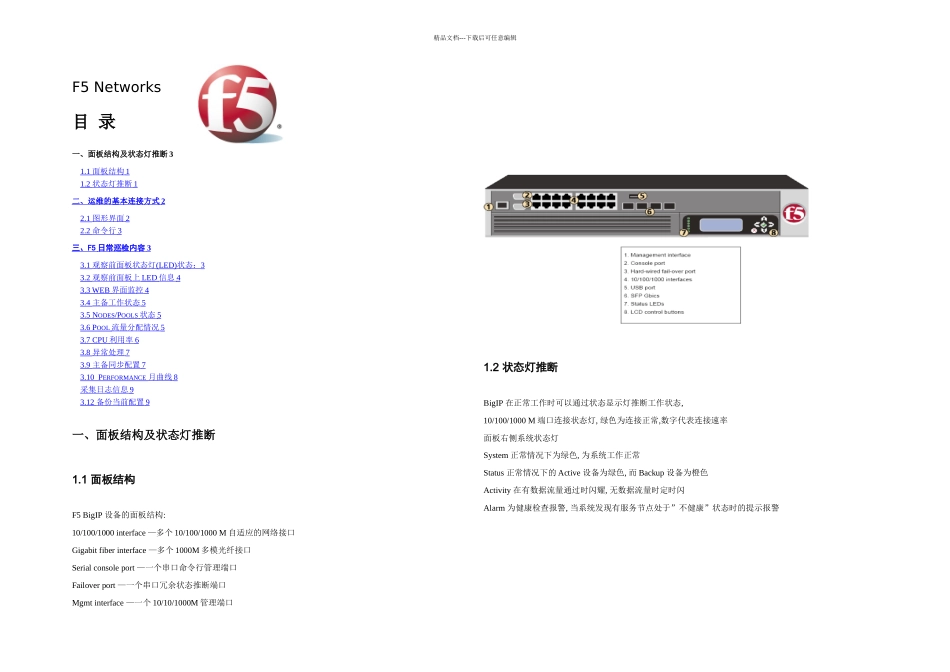

精品文档---下载后可任意编辑F5 Networks目 录一、面板结构及状态灯推断 31.1 面板结构 1 1.2 状态灯推断 1 二、运维的基本连接方式 2 2.1 图形界面 2 2.2 命令行 3 三、 F5 日常巡检内容 3 3.1 观察前面板状态灯 (LED) 状态： 3 3.2 观察前面板上 LED 信息 4 3.3 WEB 界面监控 4 3.4 主备工作状态 5 3.5 NODES/POOLS 状态 5 3.6 POOL 流量分配情况 5 3.7 CPU 利用率 6 3.8 异常处理 7 3.9 主备同步配置 7 3.10 PERFORMANCE 月曲线 8 采集日志信息 9 3.12 备份当前配置 9 一、面板结构及状态灯推断1.1 面板结构F5 BigIP 设备的面板结构:10/100/1000 interface —多个 10/100/1000 M 自适应的网络接口Gigabit fiber interface —多个 1000M 多模光纤接口Serial console port —一个串口命令行管理端口Failover port —一个串口冗余状态推断端口Mgmt interface —一个 10/10/1000M 管理端口1.2 状态灯推断BigIP 在正常工作时可以通过状态显示灯推断工作状态,10/100/1000 M 端口连接状态灯, 绿色为连接正常,数字代表连接速率面板右侧系统状态灯System 正常情况下为绿色, 为系统工作正常Status 正常情况下的 Active 设备为绿色, 而 Backup 设备为橙色Activity 在有数据流量通过时闪耀, 无数据流量时定时闪Alarm 为健康检查报警, 当系统发现有服务节点处于”不健康”状态时的提示报警精品文档---下载后可任意编辑二、运维的基本连接方式2.1 图形界面在发现系统工作不正常的情况下, 一般建议通过 GUI 的 WEB 界面进行进一步的故障推断和排除基于 Web 配置 BIG-IP 的准备1、安装 Windows 操作系统的 PC 一台2、IE 5 或者更高的版本3、一根反线, 连接 PC 和 BigIP 的 Mgmt 管理端口基于 Web 配置 BIG-IP1．当没有对 BIG-IP 进行任何配置的时候，可以通过液晶屏看到机器的管理 IP 地址，一般为 192.168.1.245，我们配置客户端主机的 IP 地址为管理地址的同网段地址，由于 BIG-IP 使用 SSL加密的 HTTP，所以我们在 IE 的地址栏内输入：．168．1．245;2．回车后，出现安全警告信息，缺省为 No，为了配置 BIG-IP 选择 Yes。3．然后系统提示输入基于 WEB 配置的用户名和密码,默认的用户名是 admin 密码: admin4．单击 OK，进入 BIG-IP 的 WEB 页面，左边的菜单里共有四栏，分别用来配置不同的...
