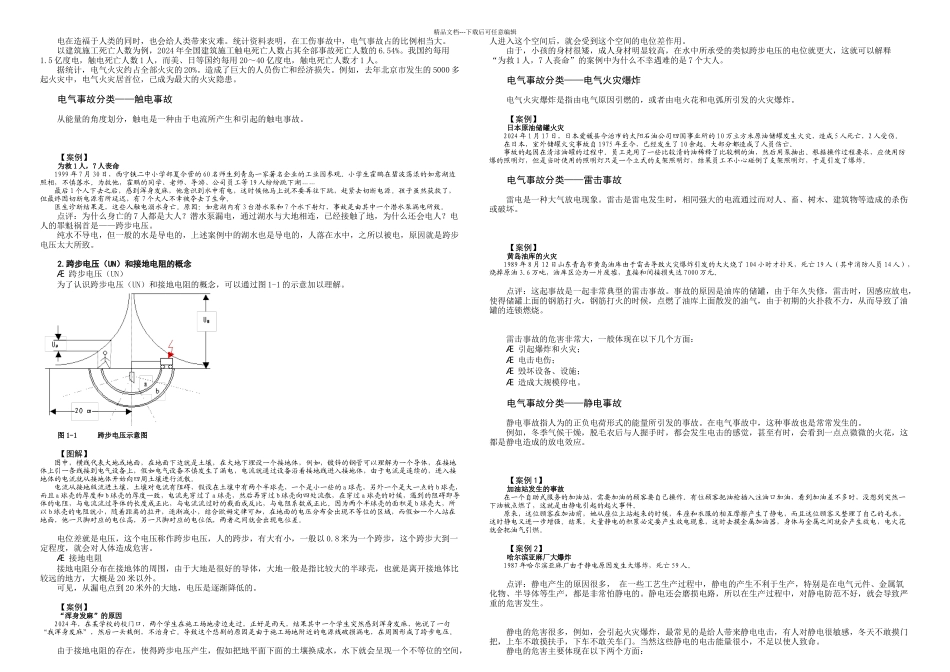

精品文档---下载后可任意编辑电在造福于人类的同时，也会给人类带来灾难。统计资料表明，在工伤事故中，电气事故占的比例相当大。以建筑施工死亡人数为例，2024 年全国建筑施工触电死亡人数占其全部事故死亡人数的 6.54%。我国约每用1.5 亿度电，触电死亡人数 1 人，而美、日等国约每用 20～40 亿度电，触电死亡人数才 1 人。据统计，电气火灾约占全部火灾的 20%。造成了巨大的人员伤亡和经济损失。例如，去年北京市发生的 5000 多起火灾中，电气火灾居首位，已成为最大的火灾隐患。 电气事故分类——触电事故 从能量的角度划分，触电是一种由于电流所产生和引起的触电事故。 【案例】为救 1 人，7 人丧命1999 年 7 月 30 日，西宁铁二中小学部夏令营的 60 名师生到青岛一家著名企业的工业园参观。小学生霍鹏在碧波荡漾的如意湖边照相，不慎落水。为救他，霍鹏的同学、老师、导游、公司员工等 19 人纷纷跳下湖……最后 1 个人下去之后，感到浑身发麻，他意识到水中有电，这时候他马上说不要再往下跳，赶紧去切断电源。孩子虽然获救了，但最终因切断电源有所延迟，有 7 个大人不幸被夺去了生命。 医生诊断结果是，这些人触电溺水身亡。原因：如意湖内有 3 台潜水泵和 7 个水下射灯，事故是由其中一个潜水泵漏电所致。点评：为什么身亡的 7 人都是大人？潜水泵漏电，通过湖水与大地相连，已经接触了地，为什么还会电人？电人的罪魁祸首是——跨步电压。纯水不导电，但一般的水是导电的，上述案例中的湖水也是导电的，人落在水中，之所以被电，原因就是跨步电压太大所致。 2.跨步电压（UN）和接地电阻的概念Æ 跨步电压（UN）为了认识跨步电压（UN）和接地电阻的概念，可以通过图 1-1 的示意加以理解。图 1-1跨步电压示意图 【图解】图中，横线代表大地或地面，在地面下边就是土壤，在大地下埋设一个接地体，例如，镀锌的钢管可以理解为一个导体，在接地体上引一条线接到电气设备上，假如电气设备不慎发生了漏电，电流就通过设备沿着接地线进入接地体，由于电流是连续的，进入接地体的电流就从接地体开始向四周土壤进行流散。电流从接地级流进土壤，土壤对电流有阻碍，假设在土壤中有两个半球壳，一个是小一些的 a 球壳，另外一个是大一点的 b 球壳，而且 a 球壳的厚度和 b 球壳的厚度一致，电流先穿过了 a 球壳，然后再穿过 b 球壳向四处流散，在穿过 a 球壳的时候，遇到的阻碍即导体的电...
