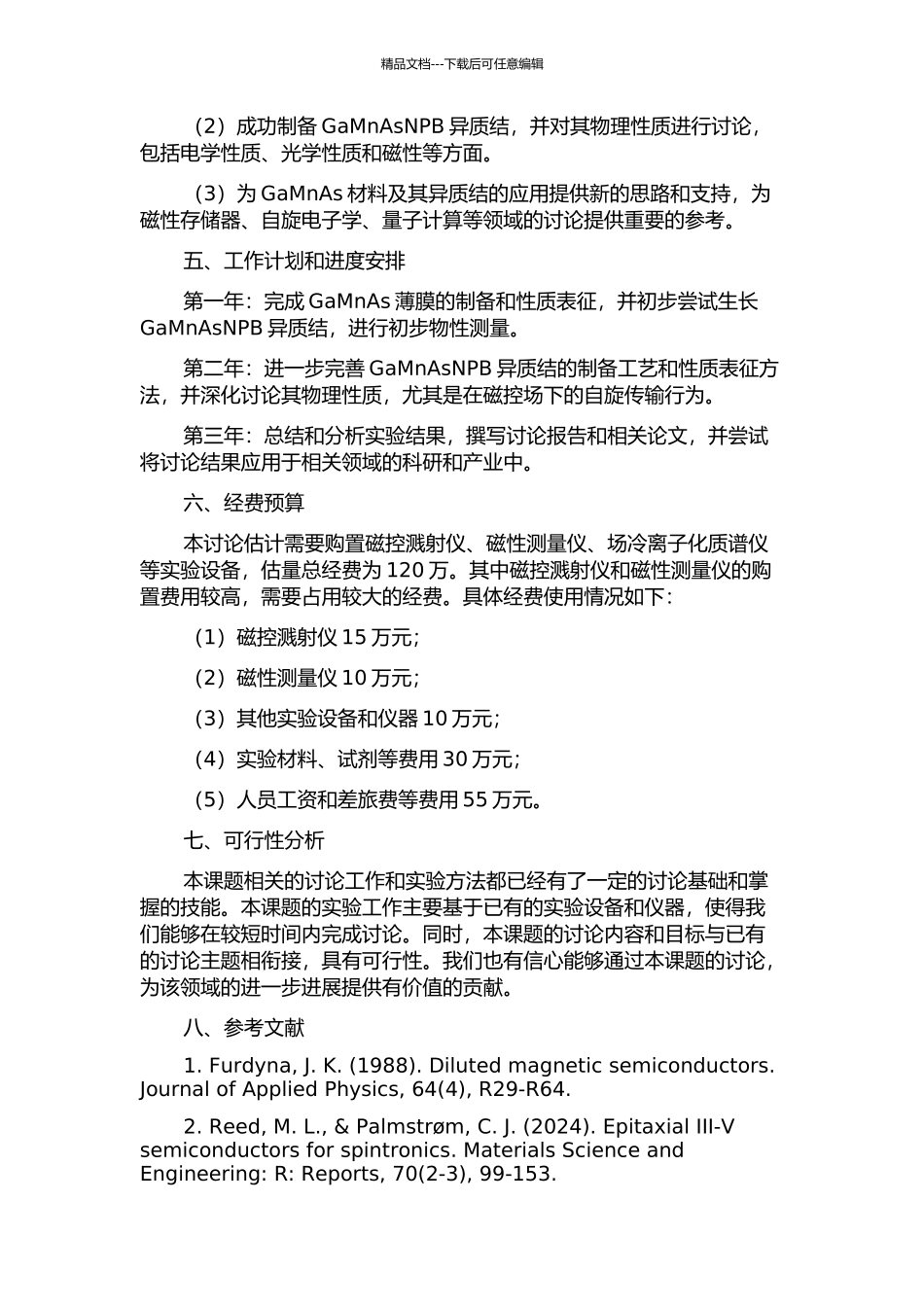

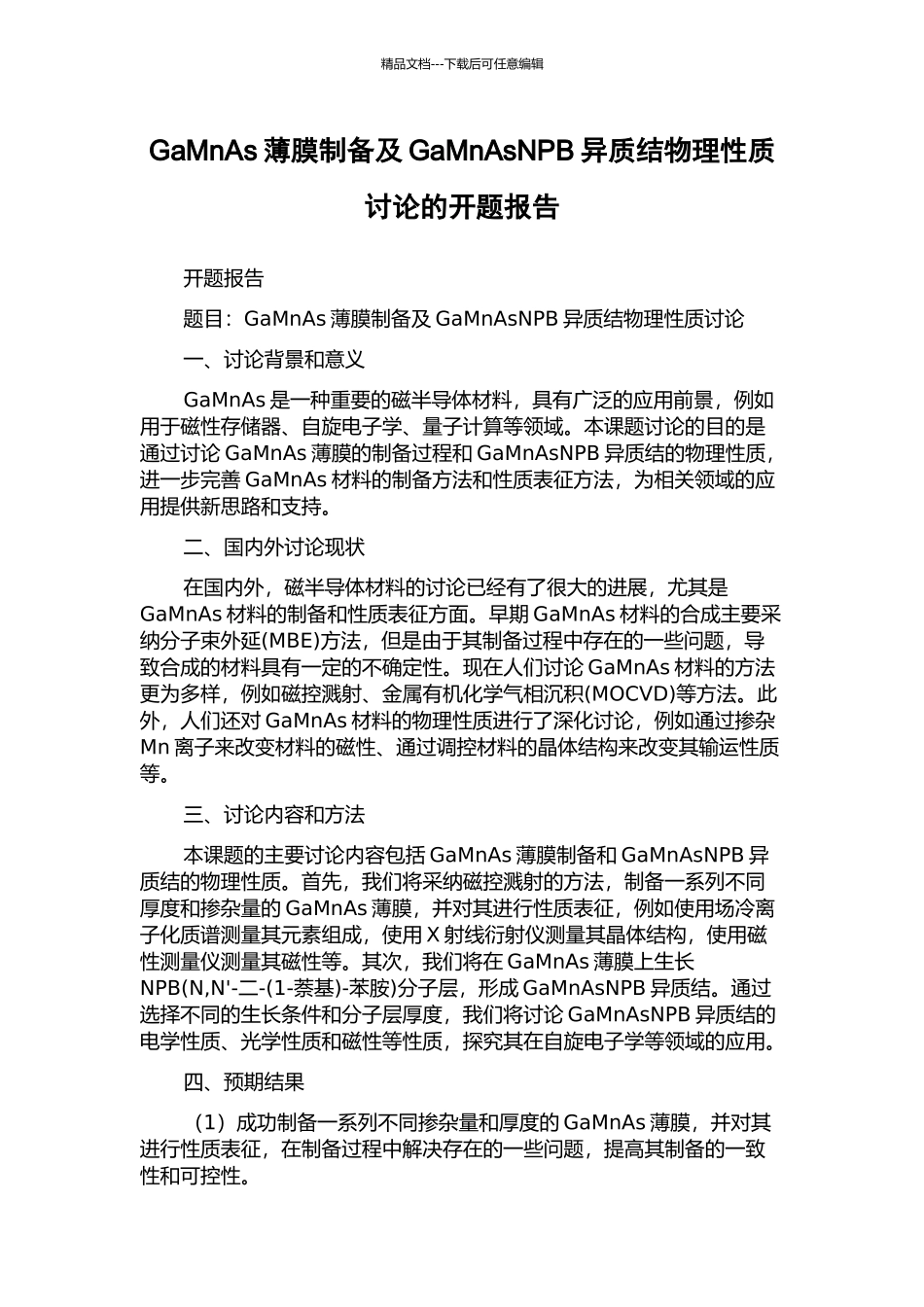

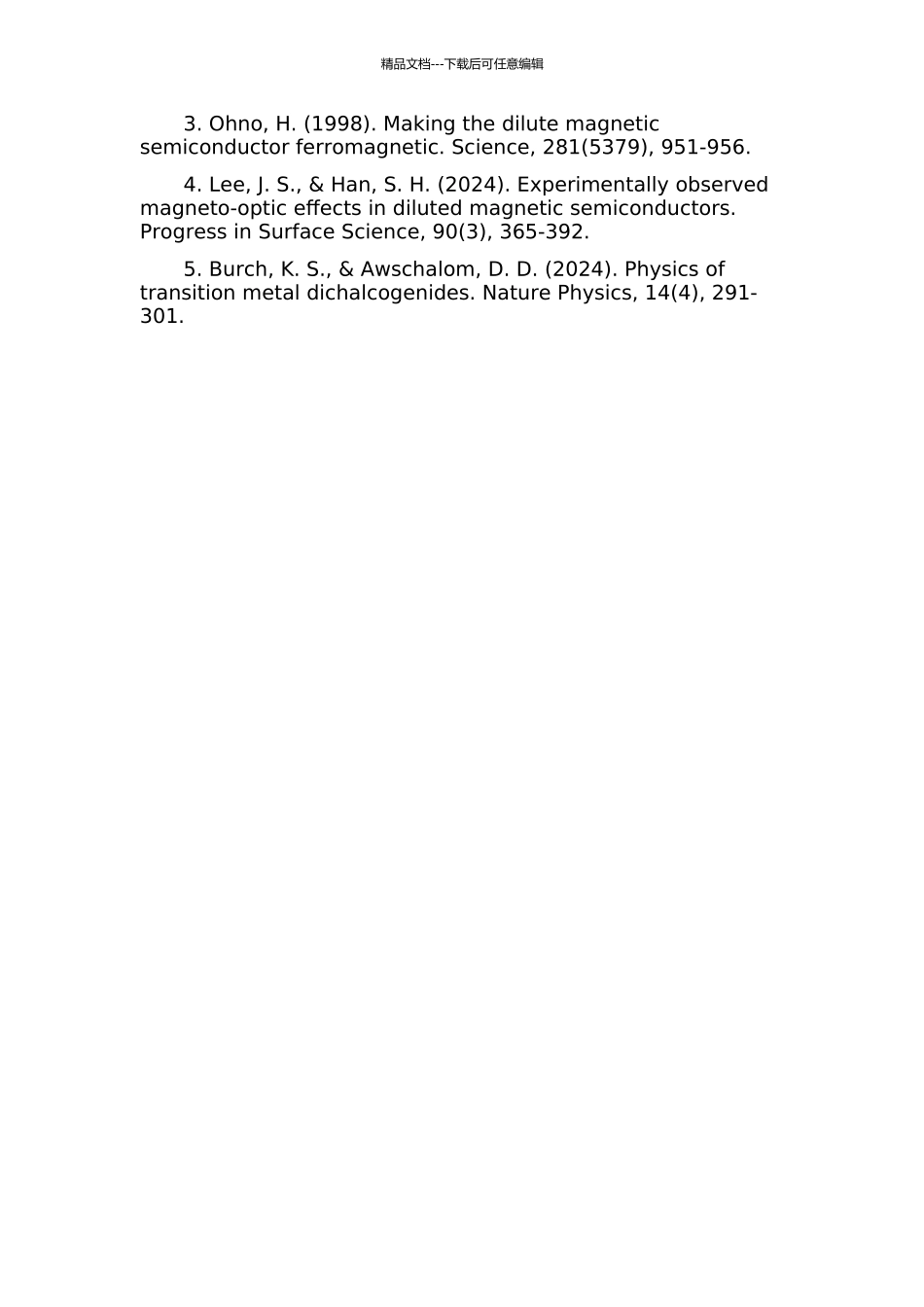

精品文档---下载后可任意编辑GaMnAs 薄膜制备及 GaMnAsNPB 异质结物理性质讨论的开题报告开题报告题目:GaMnAs 薄膜制备及 GaMnAsNPB 异质结物理性质讨论一、讨论背景和意义GaMnAs 是一种重要的磁半导体材料,具有广泛的应用前景,例如用于磁性存储器、自旋电子学、量子计算等领域。本课题讨论的目的是通过讨论 GaMnAs 薄膜的制备过程和 GaMnAsNPB 异质结的物理性质,进一步完善 GaMnAs 材料的制备方法和性质表征方法,为相关领域的应用提供新思路和支持。二、国内外讨论现状在国内外,磁半导体材料的讨论已经有了很大的进展,尤其是GaMnAs 材料的制备和性质表征方面。早期 GaMnAs 材料的合成主要采纳分子束外延(MBE)方法,但是由于其制备过程中存在的一些问题,导致合成的材料具有一定的不确定性。现在人们讨论 GaMnAs 材料的方法更为多样,例如磁控溅射、金属有机化学气相沉积(MOCVD)等方法。此外,人们还对 GaMnAs 材料的物理性质进行了深化讨论,例如通过掺杂Mn 离子来改变材料的磁性、通过调控材料的晶体结构来改变其输运性质等。三、讨论内容和方法本课题的主要讨论内容包括 GaMnAs 薄膜制备和 GaMnAsNPB 异质结的物理性质。首先,我们将采纳磁控溅射的方法,制备一系列不同厚度和掺杂量的 GaMnAs 薄膜,并对其进行性质表征,例如使用场冷离子化质谱测量其元素组成,使用 X 射线衍射仪测量其晶体结构,使用磁性测量仪测量其磁性等。其次,我们将在 GaMnAs 薄膜上生长NPB(N,N'-二-(1-萘基)-苯胺)分子层,形成 GaMnAsNPB 异质结。通过选择不同的生长条件和分子层厚度,我们将讨论 GaMnAsNPB 异质结的电学性质、光学性质和磁性等性质,探究其在自旋电子学等领域的应用。四、预期结果(1)成功制备一系列不同掺杂量和厚度的 GaMnAs 薄膜,并对其进行性质表征,在制备过程中解决存在的一些问题,提高其制备的一致性和可控性。精品文档---下载后可任意编辑(2)成功制备 GaMnAsNPB 异质结,并对其物理性质进行讨论,包括电学性质、光学性质和磁性等方面。(3)为 GaMnAs 材料及其异质结的应用提供新的思路和支持,为磁性存储器、自旋电子学、量子计算等领域的讨论提供重要的参考。五、工作计划和进度安排第一年:完成 GaMnAs 薄膜的制备和性质表征,并初步尝试生长GaMnAsNPB 异质结,进行初步物性测量。第二年:进一步完善 GaMnAsNPB 异质结的制备工艺和性质表征方法,并深化讨论其物理性质,尤其是...
