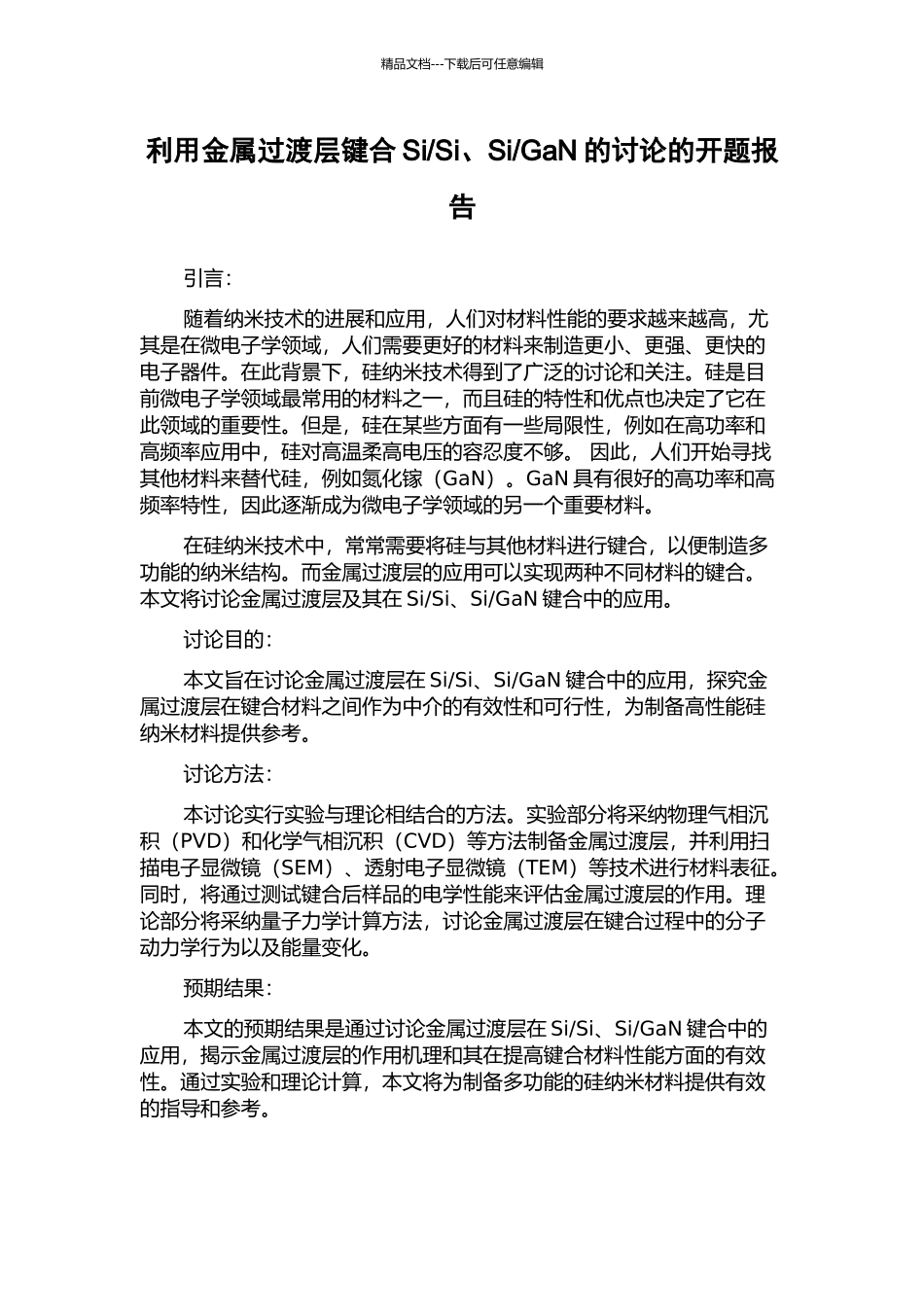

精品文档---下载后可任意编辑利用金属过渡层键合 Si/Si、Si/GaN 的讨论的开题报告引言：随着纳米技术的进展和应用，人们对材料性能的要求越来越高，尤其是在微电子学领域，人们需要更好的材料来制造更小、更强、更快的电子器件。在此背景下，硅纳米技术得到了广泛的讨论和关注。硅是目前微电子学领域最常用的材料之一，而且硅的特性和优点也决定了它在此领域的重要性。但是，硅在某些方面有一些局限性，例如在高功率和高频率应用中，硅对高温柔高电压的容忍度不够。 因此，人们开始寻找其他材料来替代硅，例如氮化镓（GaN）。GaN 具有很好的高功率和高频率特性，因此逐渐成为微电子学领域的另一个重要材料。在硅纳米技术中，常常需要将硅与其他材料进行键合，以便制造多功能的纳米结构。而金属过渡层的应用可以实现两种不同材料的键合。本文将讨论金属过渡层及其在 Si/Si、Si/GaN 键合中的应用。讨论目的：本文旨在讨论金属过渡层在 Si/Si、Si/GaN 键合中的应用，探究金属过渡层在键合材料之间作为中介的有效性和可行性，为制备高性能硅纳米材料提供参考。讨论方法：本讨论实行实验与理论相结合的方法。实验部分将采纳物理气相沉积（PVD）和化学气相沉积（CVD）等方法制备金属过渡层，并利用扫描电子显微镜（SEM）、透射电子显微镜（TEM）等技术进行材料表征。同时，将通过测试键合后样品的电学性能来评估金属过渡层的作用。理论部分将采纳量子力学计算方法，讨论金属过渡层在键合过程中的分子动力学行为以及能量变化。预期结果：本文的预期结果是通过讨论金属过渡层在 Si/Si、Si/GaN 键合中的应用，揭示金属过渡层的作用机理和其在提高键合材料性能方面的有效性。通过实验和理论计算，本文将为制备多功能的硅纳米材料提供有效的指导和参考。
