GaN非极性LED的研制的开题报告

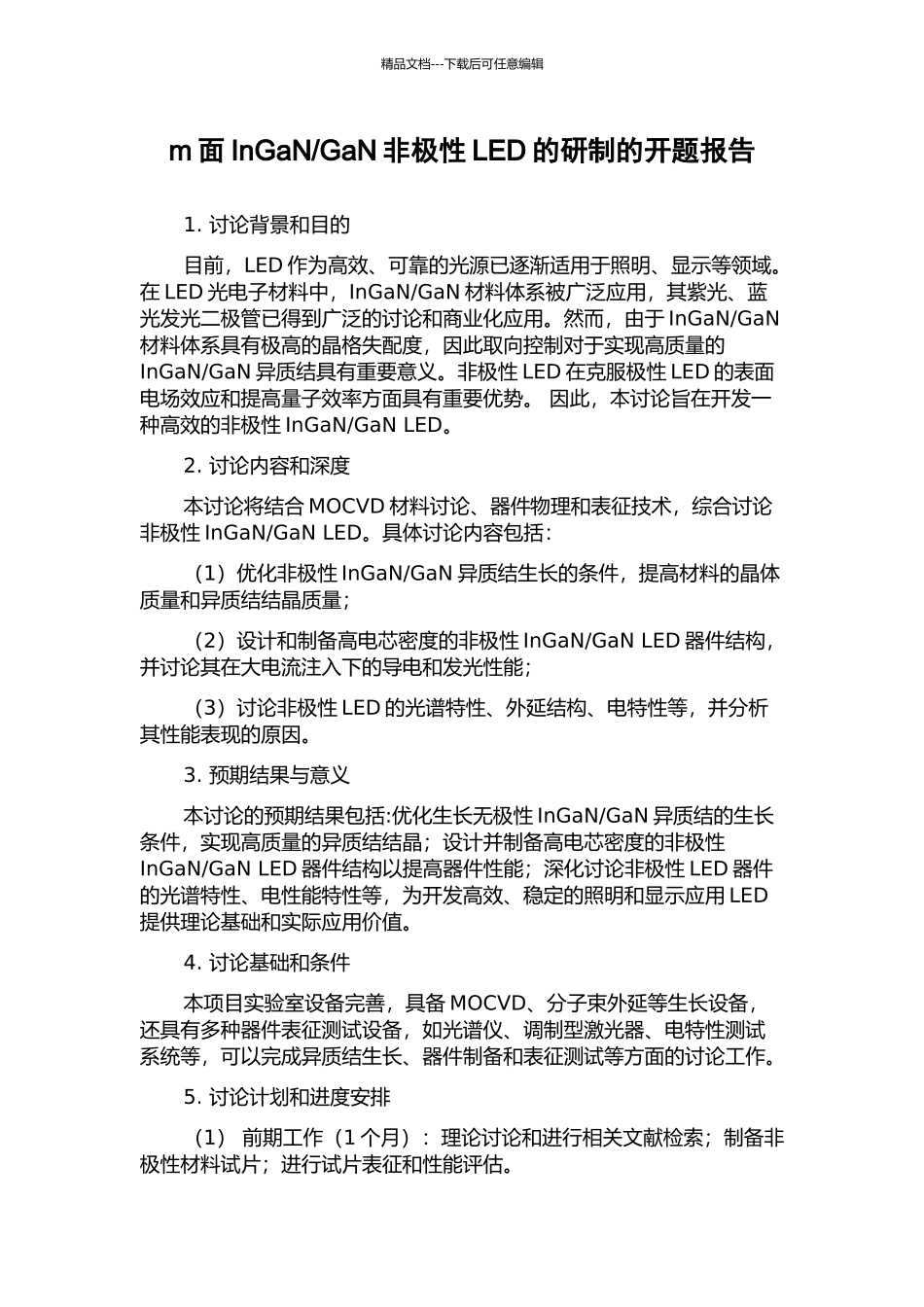

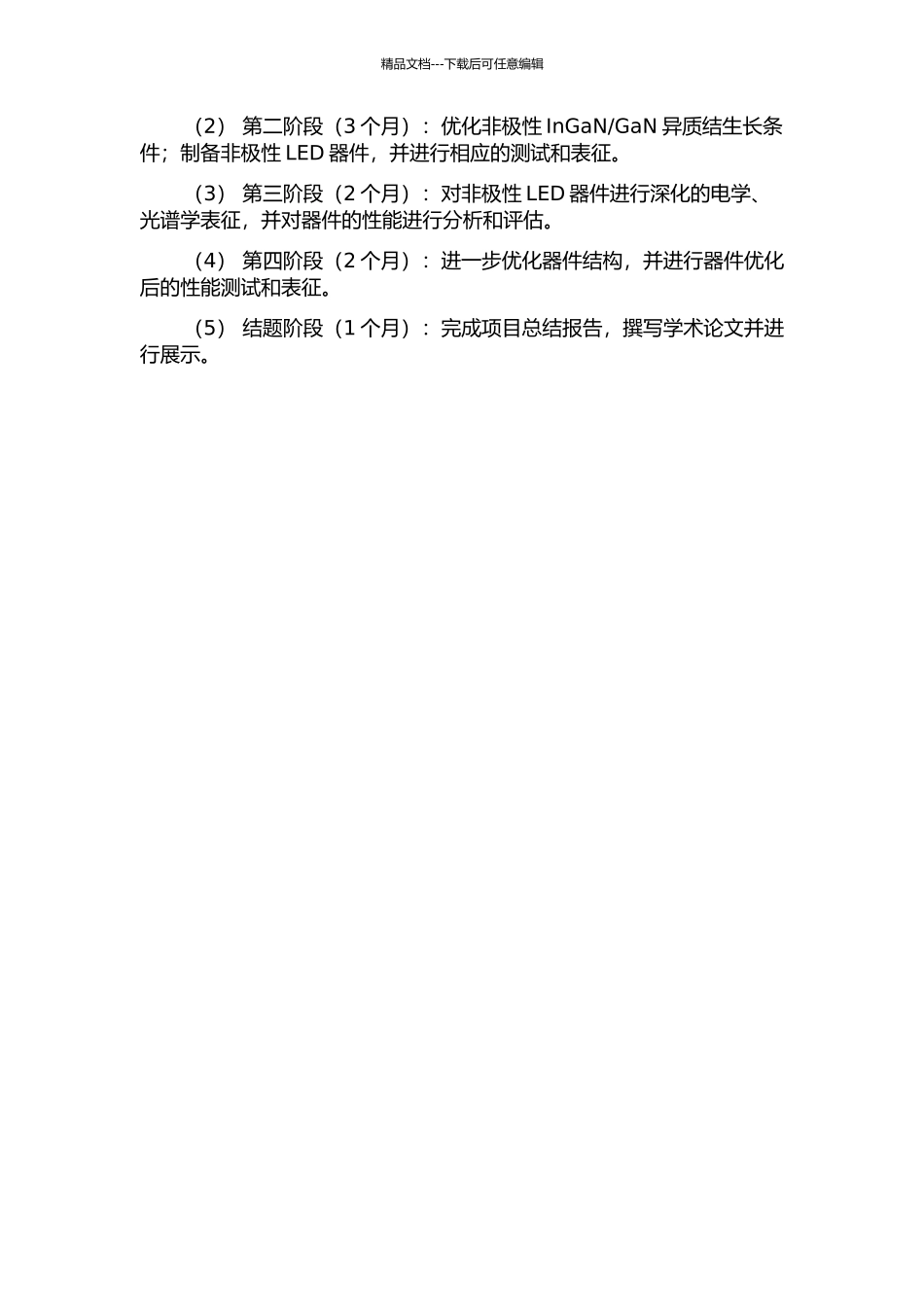

精品文档---下载后可任意编辑m 面 InGaN/GaN 非极性 LED 的研制的开题报告1. 讨论背景和目的目前，LED 作为高效、可靠的光源已逐渐适用于照明、显示等领域。在 LED 光电子材料中，InGaN/GaN 材料体系被广泛应用，其紫光、蓝光发光二极管已得到广泛的讨论和商业化应用。然而，由于 InGaN/GaN材料体系具有极高的晶格失配度，因此取向控制对于实现高质量的InGaN/GaN 异质结具有重要意义。非极性 LED 在克服极性 LED 的表面电场效应和提高量子效率方面具有重要优势。 因此，本讨论旨在开发一种高效的非极性 InGaN/GaN LED。2. 讨论内容和深度本讨论将结合 MOCVD 材料讨论、器件物理和表征技术，综合讨论非极性 InGaN/GaN LED。具体讨论内容包括：（1）优化非极性 InGaN/GaN 异质结生长的条件，提高材料的晶体质量和异质结结晶质量；（2）设计和制备高电芯密度的非极性 InGaN/GaN LED 器件结构，并讨论其在大电流注入下的导电和发光性能；（3）讨论非极性 LED 的光谱特性、外延结构、电特性等，并分析其性能表现的原因。3. 预期结果与意义本讨论的预期结果包括:优化生长无极性 InGaN/GaN 异质结的生长条件，实现高质量的异质结结晶；设计并制备高电芯密度的非极性InGaN/GaN LED 器件结构以提高器件性能；深化讨论非极性 LED 器件的光谱特性、电性能特性等，为开发高效、稳定的照明和显示应用 LED提供理论基础和实际应用价值。4. 讨论基础和条件本项目实验室设备完善，具备 MOCVD、分子束外延等生长设备，还具有多种器件表征测试设备，如光谱仪、调制型激光器、电特性测试系统等，可以完成异质结生长、器件制备和表征测试等方面的讨论工作。5. 讨论计划和进度安排（1） 前期工作（1 个月）：理论讨论和进行相关文献检索；制备非极性材料试片；进行试片表征和性能评估。精品文档---下载后可任意编辑（2） 第二阶段（3 个月）：优化非极性 InGaN/GaN 异质结生长条件；制备非极性 LED 器件，并进行相应的测试和表征。（3） 第三阶段（2 个月）：对非极性 LED 器件进行深化的电学、光谱学表征，并对器件的性能进行分析和评估。（4） 第四阶段（2 个月）：进一步优化器件结构，并进行器件优化后的性能测试和表征。（5） 结题阶段（1 个月）：完成项目总结报告，撰写学术论文并进行展示。
