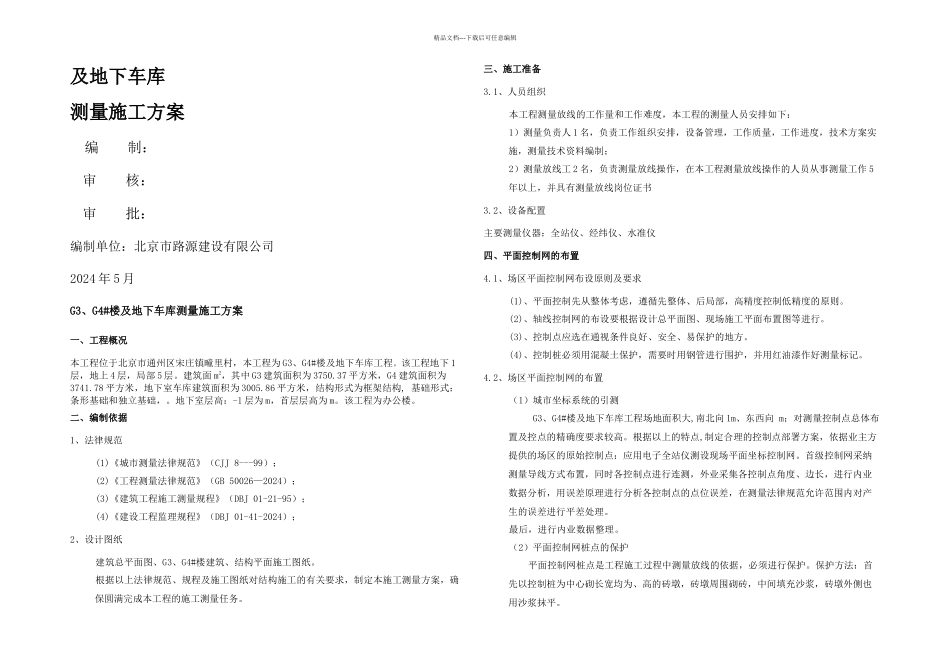

精品文档---下载后可任意编辑及地下车库测量施工方案编 制：审 核：审 批：编制单位：北京市路源建设有限公司2024 年 5 月G3、G4#楼及地下车库测量施工方案一、工程概况本工程位于北京市通州区宋庄镇疃里村，本工程为 G3、G4#楼及地下车库工程。该工程地下 1层，地上 4 层，局部 5 层。建筑面 m2，其中 G3 建筑面积为 3750.37 平方米，G4 建筑面积为3741.78 平方米，地下室车库建筑面积为 3005.86 平方米，结构形式为框架结构, 基础形式：条形基础和独立基础，。地下室层高：-1 层为 m，首层层高为 m。该工程为办公楼。二、编制依据1、法律规范(1)《城市测量法律规范》（CJJ 8---99）；(2)《工程测量法律规范》（GB 50026—2024）；(3)《建筑工程施工测量规程》（DBJ 01-21-95）；(4)《建设工程监理规程》（DBJ 01-41-2024）；2、设计图纸建筑总平面图、G3、G4#楼建筑、结构平面施工图纸。根据以上法律规范、规程及施工图纸对结构施工的有关要求，制定本施工测量方案，确保圆满完成本工程的施工测量任务。三、施工准备3.1、人员组织本工程测量放线的工作量和工作难度，本工程的测量人员安排如下：1）测量负责人 1 名，负责工作组织安排，设备管理，工作质量，工作进度，技术方案实施，测量技术资料编制；2）测量放线工 2 名，负责测量放线操作，在本工程测量放线操作的人员从事测量工作 5年以上，并具有测量放线岗位证书3.2、设备配置主要测量仪器：全站仪、经纬仪、水准仪四、平面控制网的布置4.1、场区平面控制网布设原则及要求(1)、平面控制先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。(2)、轴线控制网的布设要根据设计总平面图、现场施工平面布置图等进行。(3)、控制点应选在通视条件良好、安全、易保护的地方。(4)、控制桩必须用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记。4.2、场区平面控制网的布置（1）城市坐标系统的引测G3、G4#楼及地下车库工程场地面积大,南北向 1m、东西向 m；对测量控制点总体布置及控点的精确度要求较高。根据以上的特点,制定合理的控制点部署方案，依据业主方提供的场区的原始控制点：应用电子全站仪测设现场平面坐标控制网。首级控制网采纳测量导线方式布置，同时各控制点进行连测，外业采集各控制点角度、边长，进行内业数据分析，用误差原理进行分析各控制点的点位误差，在测量法律规范允许范围内对产生的误差进行平差处理。最后，进行内...
