升降机卸料平台施工方案

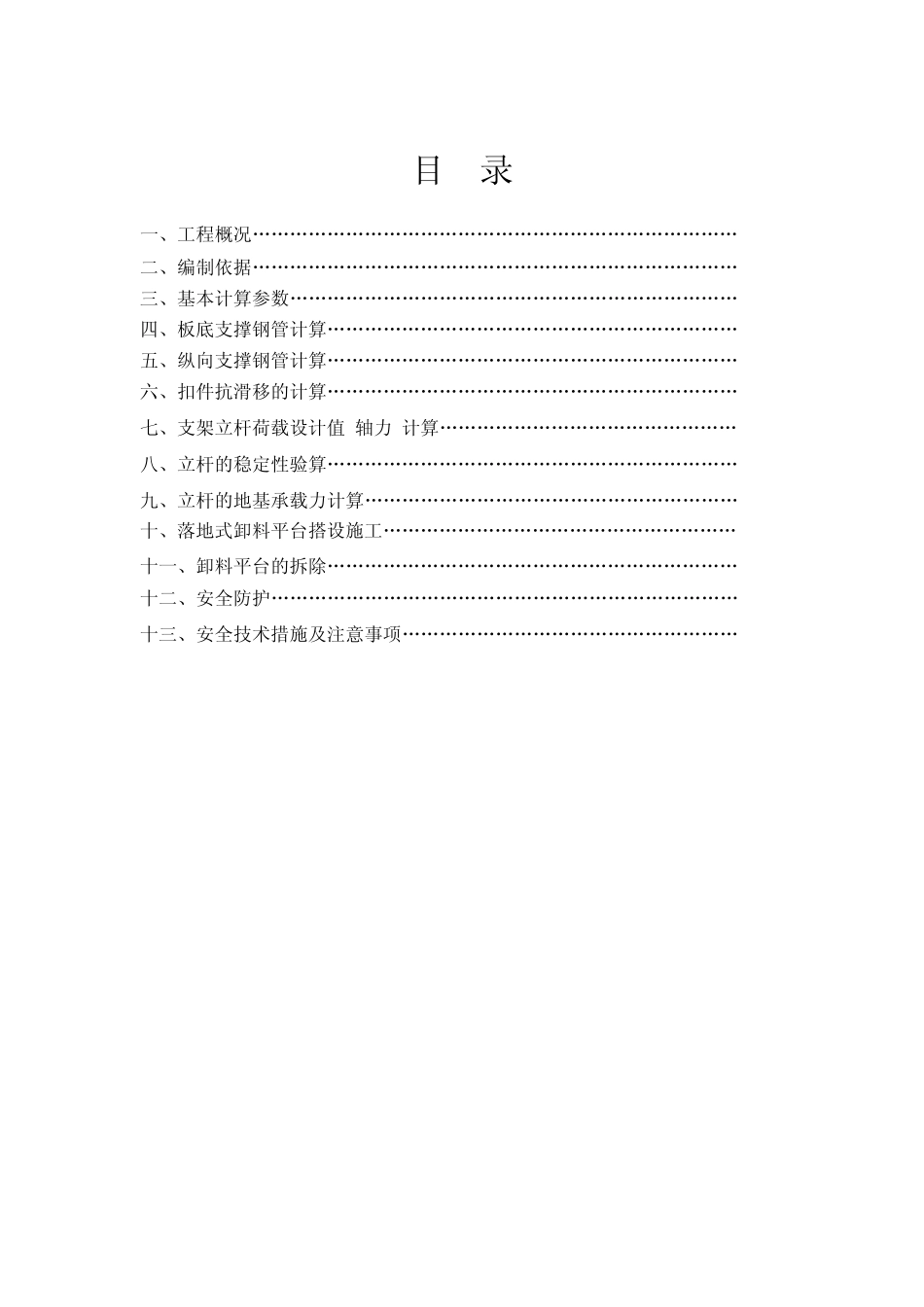

目 录 一、工程概况……………………………………………………………………1 二、编制依据……………………………………………………………………1 三、基本计算参数………………………………………………………………1 四、板底支撑钢管计算…………………………………………………………3 五、纵向支撑钢管计算…………………………………………………………4 六、扣件抗滑移的计算…………………………………………………………6 七、支架立杆荷载设计值(轴力)计算…………………………………………6 八、立杆的稳定性验算…………………………………………………………7 九、立杆的地基承载力计算……………………………………………………8 十、落地式卸料平台搭设施工…………………………………………………8 十一、卸料平台的拆除…………………………………………………………8 十二、安全防护…………………………………………………………………9 十三、安全技术措施及注意事项………………………………………………9 1 升降机卸料平台扣件钢管支撑架设计方案 一、工程概况 工程名称：XXX，建设地点：XXX，建设单位：XXX，设计单位：XXX设计院有限公司，勘察单位：XXX工程地质勘察有限公司，监理单位：XXX有限公司，施工单位：XXX工程有限公司，结构类型：混凝土框架结构，层数：地下一层，层高3.5米，地上十七层，首层层高3.5米，二至十七层层高3.1米。建筑面积：18250平方米，质量标准：国家工程施工质量验收标准（GB50300-2001）合格以上。 二、编制依据： 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）。 《施工技术》2002.3.《扣件式钢管模板高支撑架设计和使用安全》。 三、基本计算参数 卸料平台平面搭设尺寸为0.80m 宽×2.5m 长，最高搭设高度至顶层楼面。使用时逐层往上搭设，平台往外挑 100m m 。 1.基本参数 立杆横距lb(m):0.80，井架横向排数为:1，立杆步距h(m)：1.50；立杆采用双立杆支撑。 立杆纵距la(m):1.60，平台支架计算总高度H(m)：57.00； 平台底钢管间距离(mm)：200.00； 钢管类型:Φ48×3.0，扣件连接方式：单扣件，取扣件抗滑承载力系数:0.80； 2.荷载参数 脚手板自重(kN/m2):0.300； 栏杆、挡脚板自重(kN/m):0.170； 施工人员及卸料荷载(kN/m2):3.000； 活荷载同时计算层数：1层。 3.地基参数 2 地基土类型:素填土；地基承载力标准值(kPa):120.00； 立...
