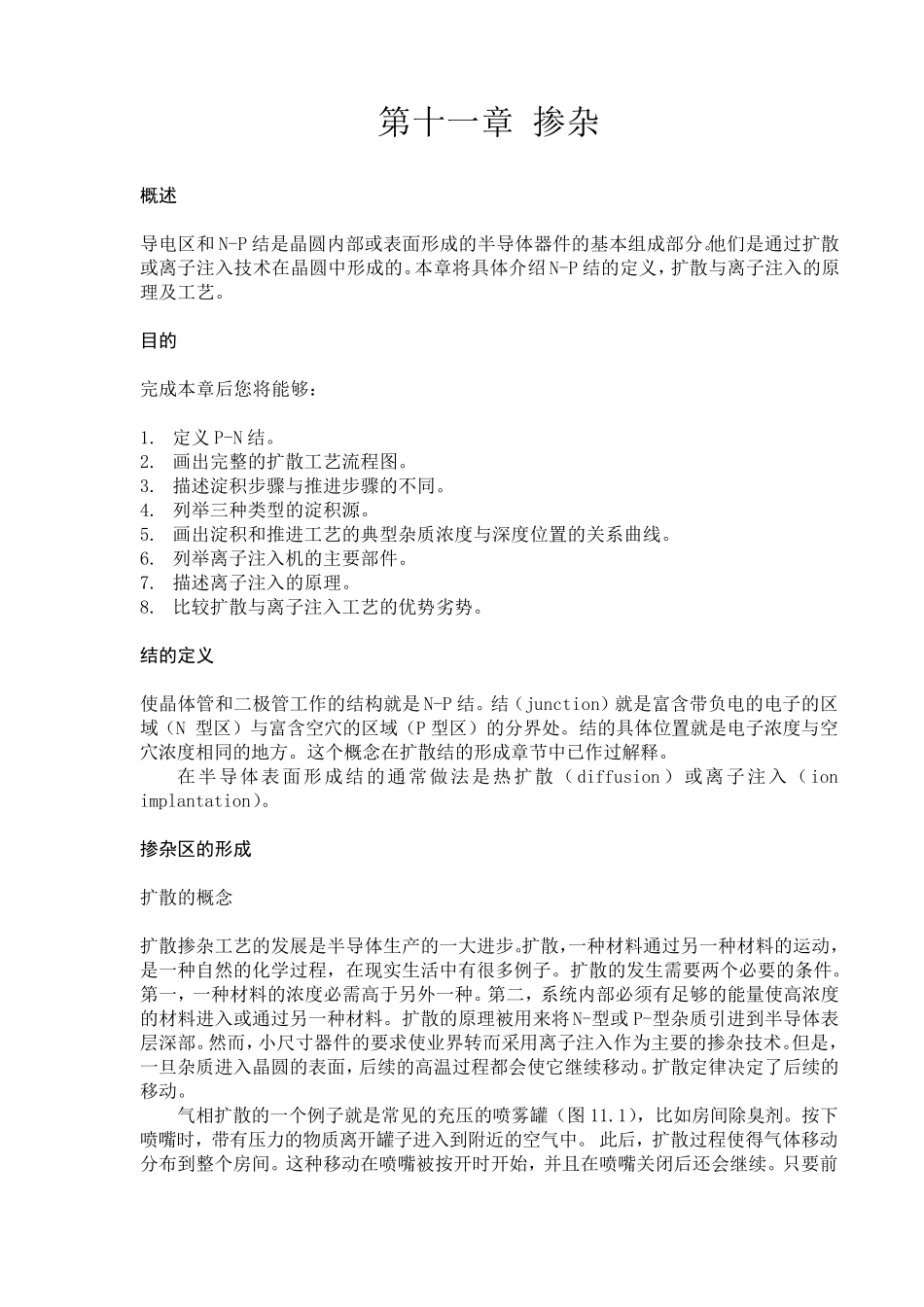

第十一章 掺杂 概述 导电区和N-P 结是晶圆内部或表面形成的半导体器件的基本组成部分
他们是通过扩散或离子注入技术在晶圆中形成的
本章将具体介绍 N-P 结的定义,扩散与离子注入的原理及工艺
目的 完成本章后您将能够: 1
定义 P-N 结
画出完整的扩散工艺流程图
描述淀积步骤与推进步骤的不同
列举三种类型的淀积源
画出淀积和推进工艺的典型杂质浓度与深度位置的关系曲线
列举离子注入机的主要部件
描述离子注入的原理
比较扩散与离子注入工艺的优势劣势
结的定义 使晶体管和二极管工作的结构就是N-P 结
结(junction)就是富含带负电的电子的区域(N 型区)与富含空穴的区域(P 型区)的分界处
结的具体位置就是电子浓度与空穴浓度相同的地方
这个概念在扩散结的形成章节中已作过解释
在半导体表面形成结的通常做法是热扩散(diffusion )或离子注入(ion implantation)
掺杂区的形成 扩散的概念 扩散掺杂工艺的发展是半导体生产的一大进步
扩散,一种材料通过另一种材料的运动,是一种自然的化学过程,在现实生活中有很多例子
扩散的发生需 要两 个必 要的条 件
第一,一种材料的浓度必 需 高 于 另外 一种
第二,系统 内部必 须 有足 够的能量 使高 浓度的材料进入或通过另一种材料
扩散的原理被 用 来 将 N-型或P-型杂质引 进到 半导体表层 深部
然而 ,小 尺 寸 器件的要求 使业 界转 而 采 用 离子注入作为 主要的掺杂技术
但 是,一旦 杂质进入晶圆的表面,后续 的高 温 过程都 会 使它 继 续 移 动
扩散定律 决 定了 后续 的移 动

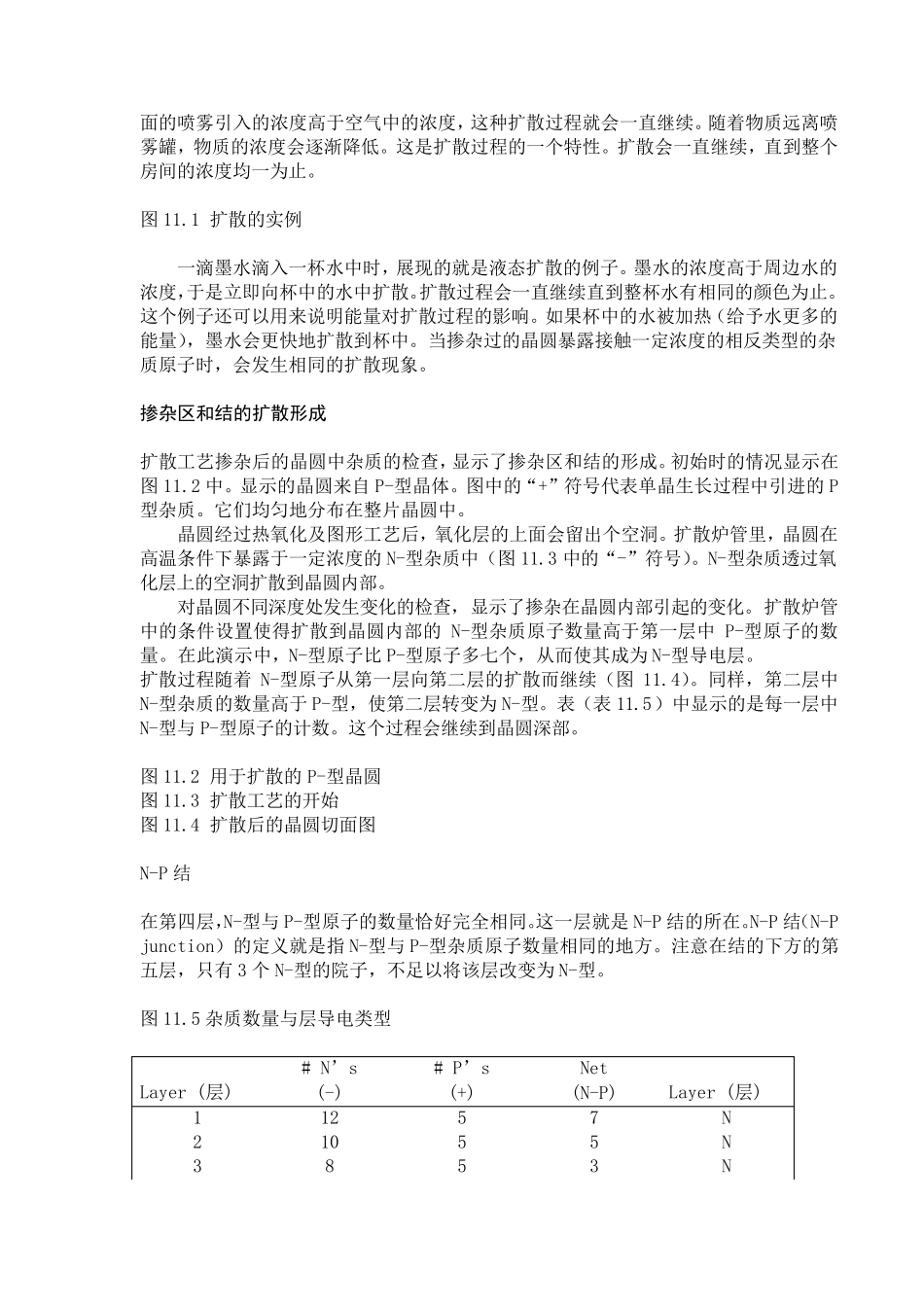

气 相扩散的一个例子就是常见 的充 压 的喷 雾 罐 (图 11
1),比如 房 间 除 臭 剂
按 下喷 嘴 时 ,带有压 力 的物 质
