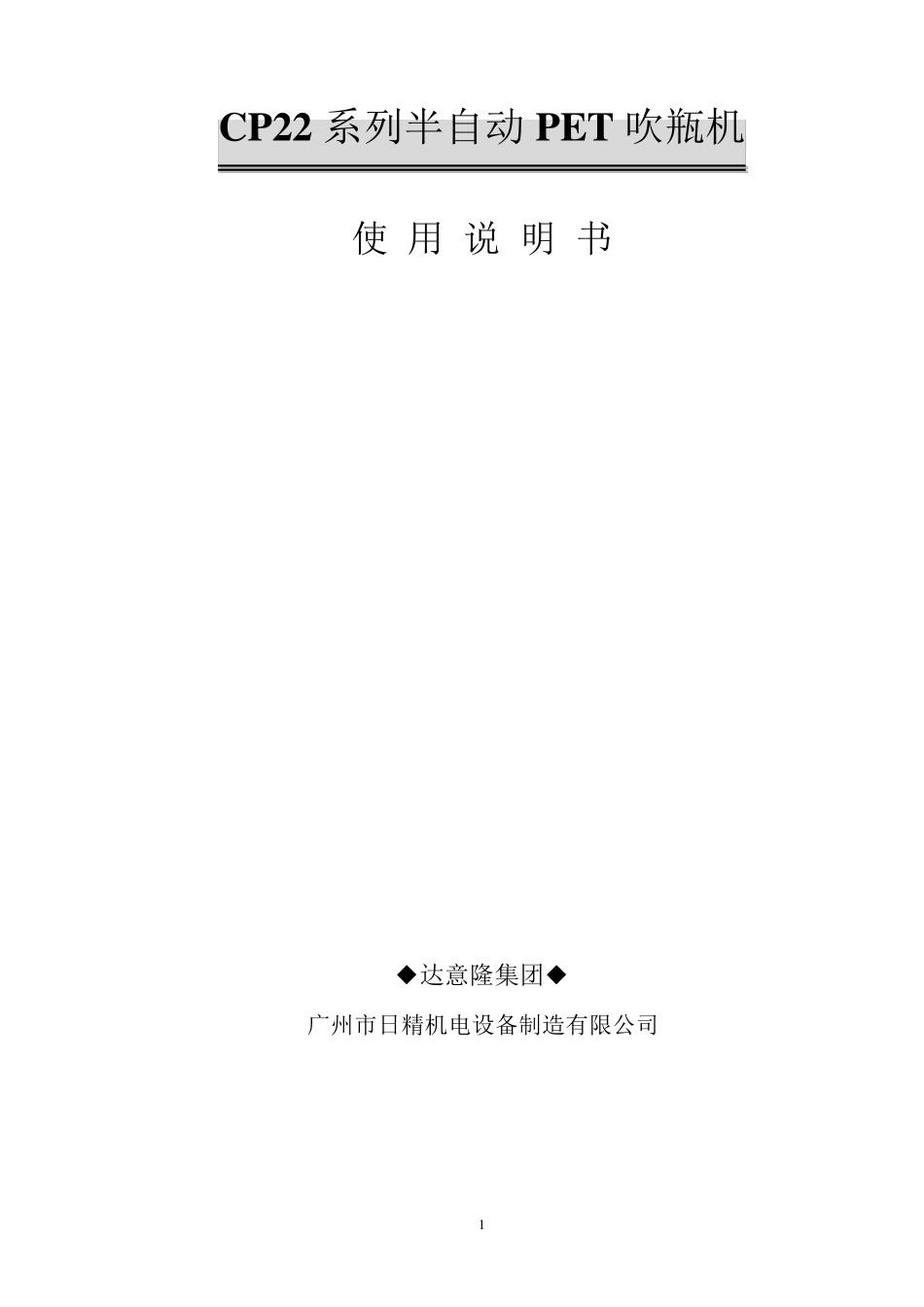

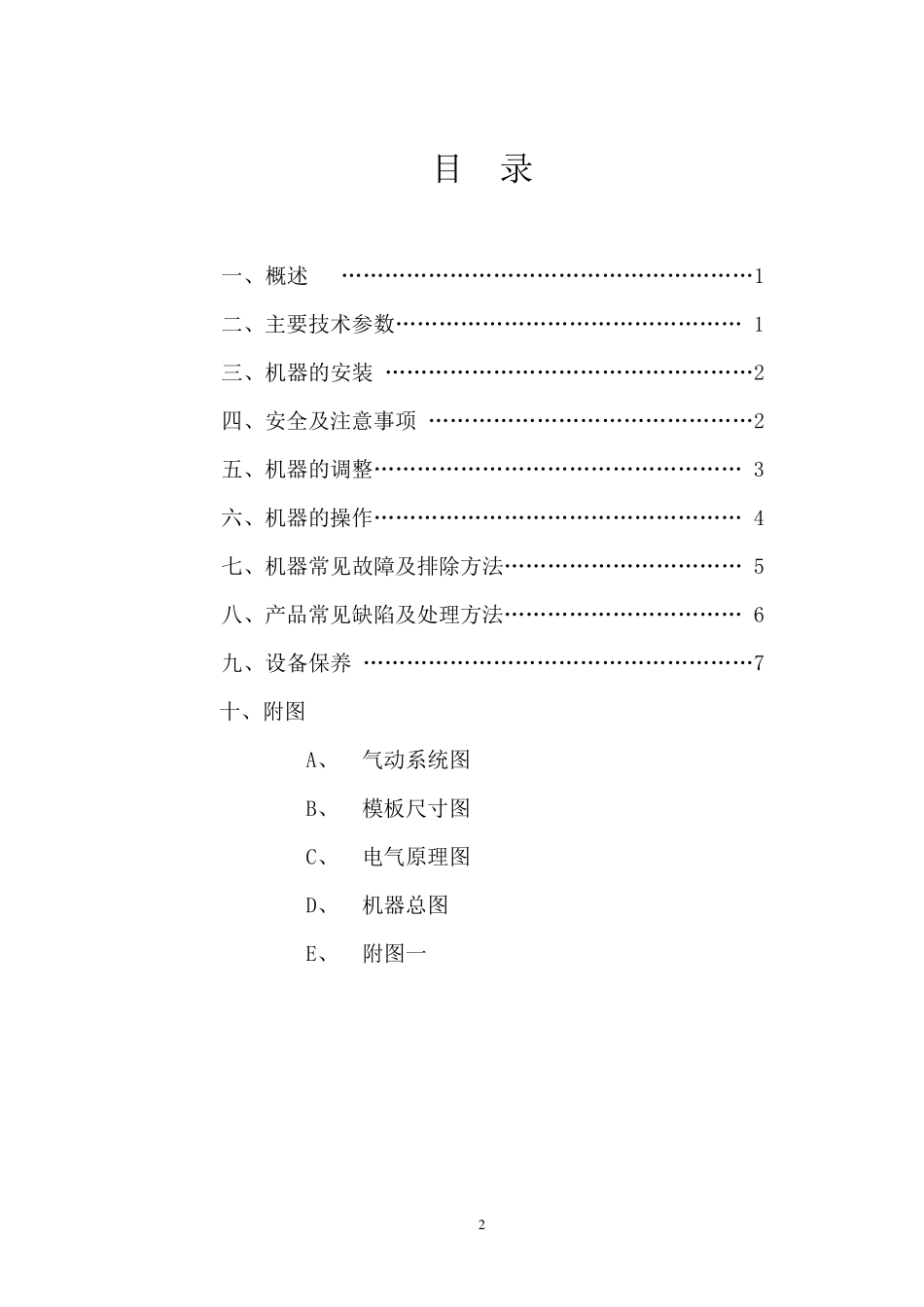

1 CP22 系列半自动PET 吹瓶机 使 用 说 明 书 ◆达意隆集团◆ 广州市日精机电设备制造有限公司 2 目 录 一、概述 …………………………………………………1 二、主要技术参数………………………………………… 1 三、机器的安装 ……………………………………………2 四、安全及注意事项 ………………………………………2 五、机器的调整…………………………………………… 3 六、机器的操作…………………………………………… 4 七、机器常见故障及排除方法…………………………… 5 八、产品常见缺陷及处理方法…………………………… 6 九、设备保养 ………………………………………………7 十、附图 A、 气动系统图 B、 模板尺寸图 C、 电气原理图 D、 机器总图 E、 附图一 3 一、概述 CP22 系列直压式吹瓶机是由 PLC 控制、属国内首创直压式锁模、高压吹气的二步法 PET 吹瓶机，可配套使用红外线加温设备。它由机械、电气、气动等系统构成，对加热瓶坯完成拉伸、吹制工作。特别适用于吹制 0.5-6 升油瓶、五爪可乐瓶、化妆品瓶、省料水瓶、糖果、食品等 PET 包装瓶。 直压式锁模高压吹瓶机与旧链杆式低压吹瓶机比较主要有以下特点： 1、锁模力大，可以从 5 吨-30 吨调整； 2、锁模行程大，行程从 100-280mm，调整方便； 3、模具安装方便，不需要调模厚； 4、采用低压合模，高压锁模，确保安全和保护模具； 5、采用德国高压吹气阀，吹气压力达 3.5Mpa; 6、开合模速度快，而且运行平稳，无振动现象； 7、整机生产率提高 15%； 8、大部分零配件采用国际名牌产品，确保吹瓶机性能稳定，可靠性高，寿命长等特点。 二、主要技术参数 说明 单位 CP22-200 CP22-250 CP22-280 柱间空位 mm 370×390 370×390 370×390 容模行程 mm 120-150 170-200 220-250 开模行程 mm 200 250 280 拉伸行程 mm 350 350 400 封口行程 mm 40 50 50 电源电压 V 220V/50HZ 220V/50HZ 220V/50HZ 工作气压 Mpa 0．8 0．8 0．8 吹气气压 Mpa 3．0 3．0 3．0 效率 个/小时 500-800 500-800 500-800 瓶子容量 L 1．25 5．0 8．0 整机尺寸 mm 1580×620×1610 1580×620×1610 1580×620×1610 4 整机重量 Kg 490 500 500 注 ： 生 产 效 率 及 瓶 子 容 量 视 瓶 形 状 及 模 具 尺 寸 而 定 。 三、机器...
