华为5700交换机OSPF配置

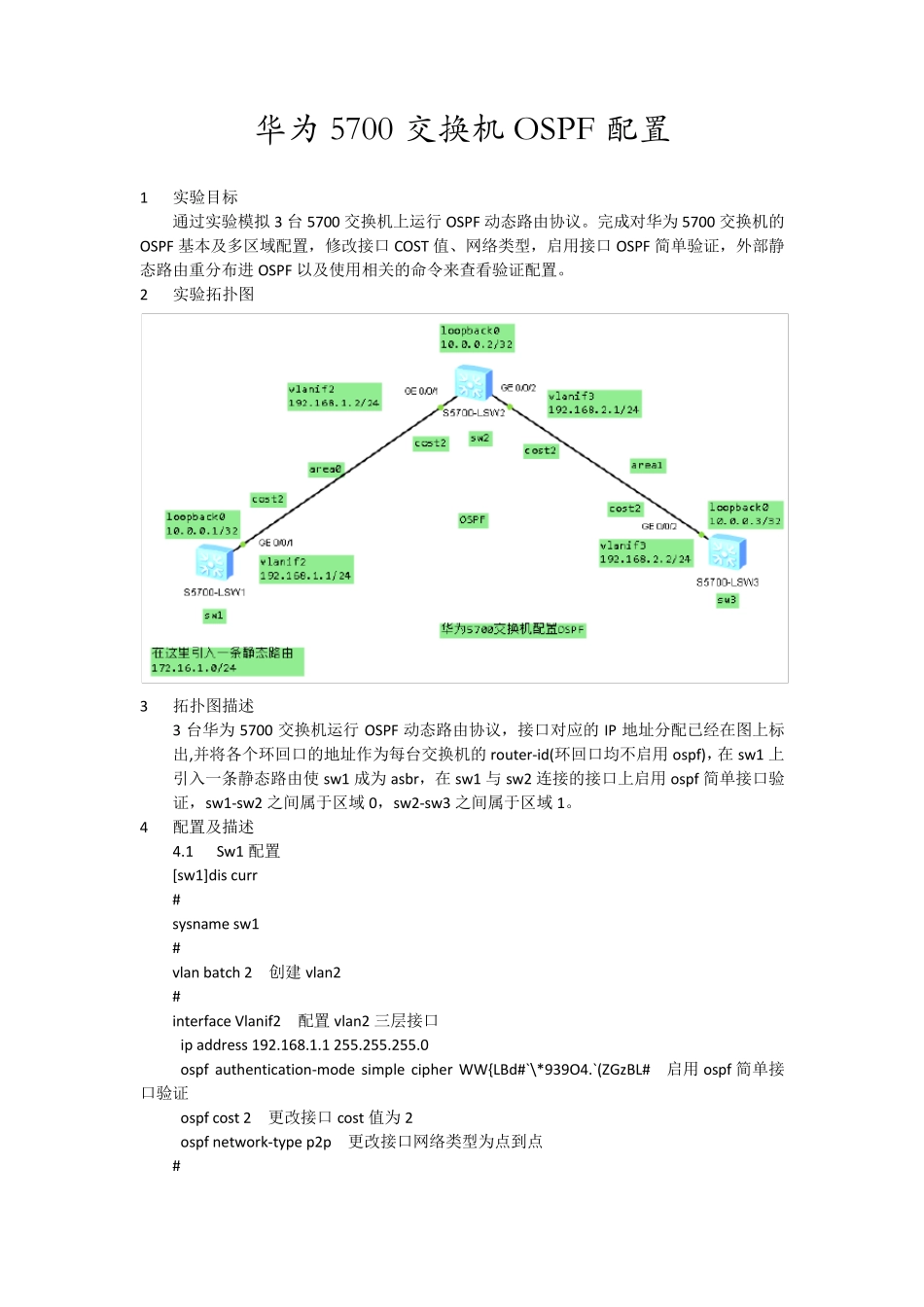

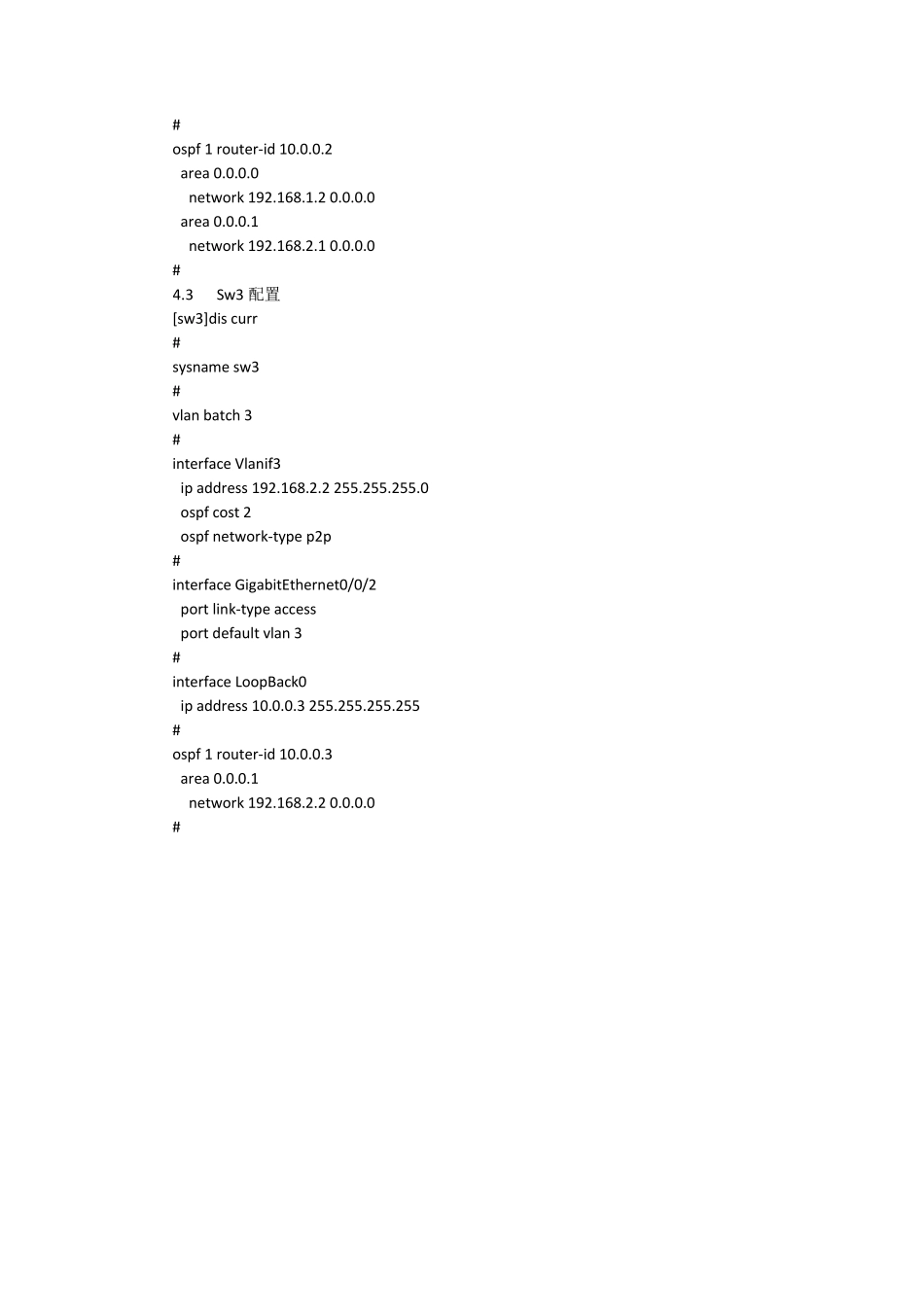

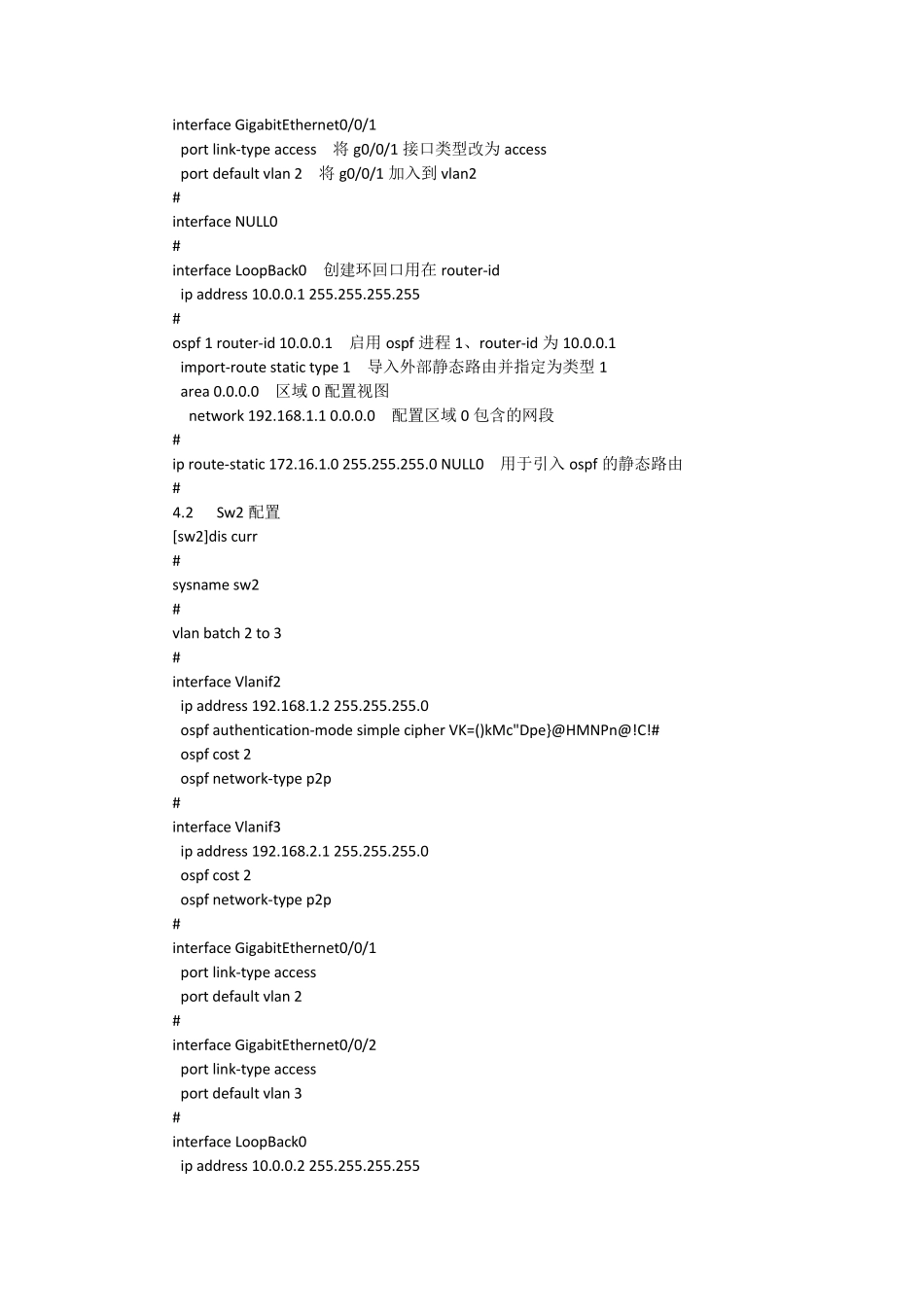

华 为 5700 交 换 机 OSPF 配 置 1 实验目标 通过实验模拟3 台5700 交换机上运行OSPF 动态路由协议。完成对华为5700 交换机的OSPF 基本及多区域配置，修改接口COST 值、网络类型，启用接口OSPF 简单验证，外部静态路由重分布进 OSPF 以及使用相关的命令来查看验证配置。 2 实验拓扑图 3 拓扑图描述 3 台华为5700 交换机运行OSPF 动态路由协议，接口对应的IP 地址分配已经在图上标出,并将各个环回口的地址作为每台交换机的router-id(环回口均不启用 ospf)，在 sw1 上引入一条静态路由使 sw1 成为asbr，在 sw1 与 sw2 连接的接口上启用 ospf 简单接口验证，sw1-sw2 之间属于区域0，sw2-sw3 之间属于区域1。 4 配置及描述 4.1 Sw1 配置 [sw1]dis curr # sysname sw1 # vlan batch 2 创建 vlan2 # interface Vlanif2 配置vlan2 三层接口 ip address 192.168.1.1 255.255.255.0 ospf authentication-mode simple cipher WW{LBd#`\*939O4.`(ZGzBL# 启用 ospf 简单接口验证 ospf cost 2 更改接口cost 值为2 ospf network-type p2p 更改接口网络类型为点到点 # interface GigabitEthernet0/0/1 port link-type access 将g0/0/1 接口类型改为access port default vlan 2 将g0/0/1 加入到vlan2 # interface NULL0 # interface LoopBack0 创建环回口用在router-id ip address 10.0.0.1 255.255.255.255 # ospf 1 router-id 10.0.0.1 启用ospf 进程1、router-id 为10.0.0.1 import-route static type 1 导入外部静态路由并指定为类型1 area 0.0.0.0 区域 0 配置视图 network 192.168.1.1 0.0.0.0 配置区域 0 包含的网段 # ip route-static 172.16.1.0 255.255.255.0 NULL0 用于引入ospf 的静态路由 # 4.2 Sw2 配置 [sw2]dis curr # sysname sw2 # vlan batch 2 to 3 # interface Vlanif2 ip address 192.168.1.2 255.255.255.0 ospf authentication-mode simple cipher VK=()kMc"Dpe}@HMNPn@!C!# ospf cost 2 ospf network-type p2p # interface Vlanif3 ip address 192.168.2.1 255.255.255.0 ospf cost 2 ospf network-type p2p # interface GigabitEthernet0/0/1 port link-type access port default vlan 2 # interface GigabitEthernet0/0/2...
