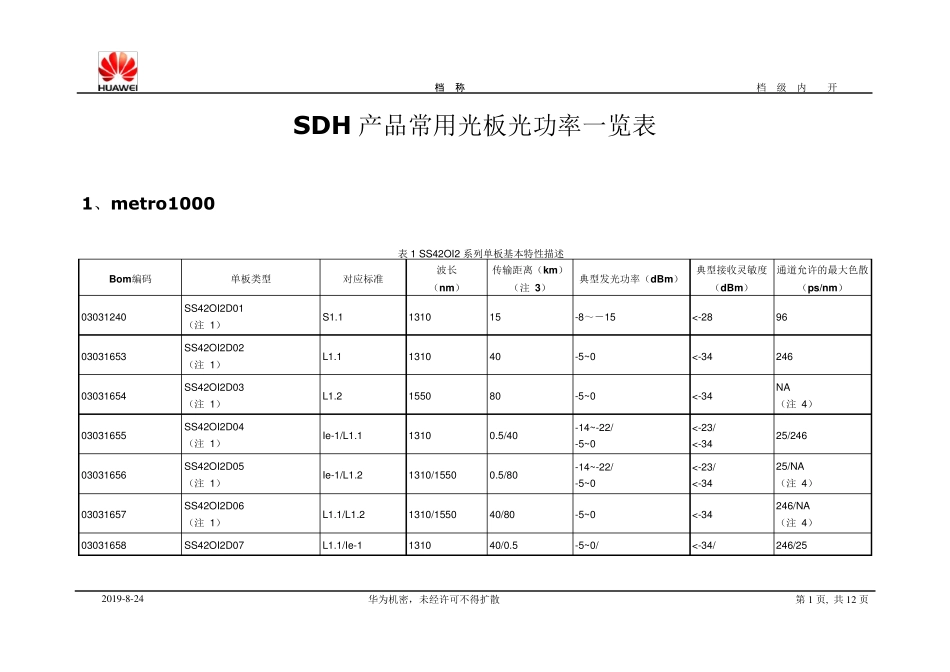

文档名称 文档密级:内部公开 2 0 1 9 -8 -2 4 华为机密,未经许可不得扩散 第1 页, 共1 2 页 SDH 产品常用光板光功率一览表 1、metro1000 表1 SS42OI2 系列单板基本特性描述 Bom编码 单板类型 对应标准 波长 (nm) 传输距离(km) (注 3) 典型发光功率(dBm) 典型接收灵敏度(dBm) 通道允许的最大色散(ps/nm) 03031240 SS42OI2D01 (注 1) S1.1 1310 15 -8~-15 <-28 96 03031653 SS42OI2D02 (注 1) L1.1 1310 40 -5~0 <-34 246 03031654 SS42OI2D03 (注 1) L1.2 1550 80 -5~0 <-34 NA (注 4) 03031655 SS42OI2D04 (注 1) Ie-1/L1.1 1310 0.5/40 -14~-22/ -5~0 <-23/ <-34 25/246 03031656 SS42OI2D05 (注 1) Ie-1/L1.2 1310/1550 0.5/80 -14~-22/ -5~0 <-23/ <-34 25/NA (注 4) 03031657 SS42OI2D06 (注 1) L1.1/L1.2 1310/1550 40/80 -5~0 <-34 246/NA (注 4) 03031658 SS42OI2D07 L1.1/Ie-1 1310 40/0.5 -5~0/ <-34/ 246/25 文档名称 文档密级:内部公开 2 0 1 9 -8 -2 4 华为机密,未经许可不得扩散 第2 页, 共1 2 页 (注 1) -14~-22 <-23 03031659 SS42OI2D08 (注 1) L1.2/Ie-1 1550/1310 80/0.5 -5~0/ -14~-22 <-34/ <-23 NA/25 (注 4) 03031660 SS42OI2D09 (注 1) L1.2/L1.1 1550/1310 80/40 -5~0 <-34 NA/246 (注 4) 03037925 SS42OI2D10 (注 1) Ie-1/Ie-1 1310 0.5 -14~-22 <-23 25 03031649 SS42OI2S01 (注 2) S1.1 1310 15 -8~-15 <-28 96 03031650 SS42OI2S02 (注 2) Ie-1 1310 0.5 -14~-22 <-23 25 03031651 SS42OI2S03 (注 2) L1.1 1310 40 -5~0 <-34 246 03031652 SS42OI2S04 (注 2) L1.2 1550 80 -5~0 <-34 NA (注 4) 注 1:SS42OI2DXX: 双光口板,两个光口对应不同标准时,按照“右光口/左光口”表示,如:SS42OI2D04 ,Ie-1/L1.1表示:右光口为Ie-1,左光口为L1.1,请使用时注意区分;同种规格的光口,性能指标完全相同; 注 2:SS42OI2SXX: 单光口板。 注 3:传输距离仅作分类标识,非定性指标,开局时应根据工程勘测数据选取不同型号单板。 注 4:NA:表示该指标在ITU中未要求。 标准分类 典型距离 允许衰耗 波长 光源类型 发光功率 接...
