华为三层交换机做OSPF

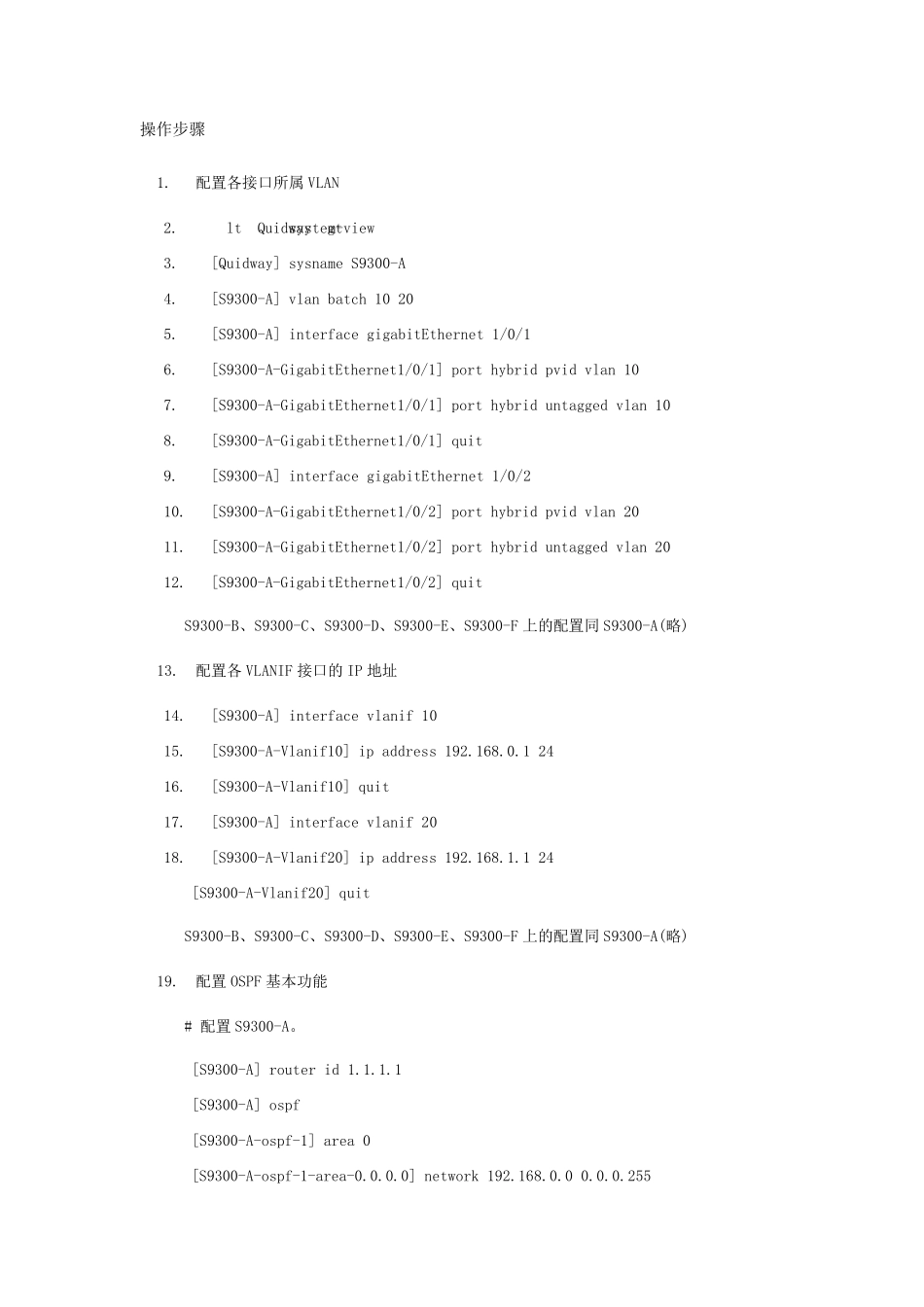

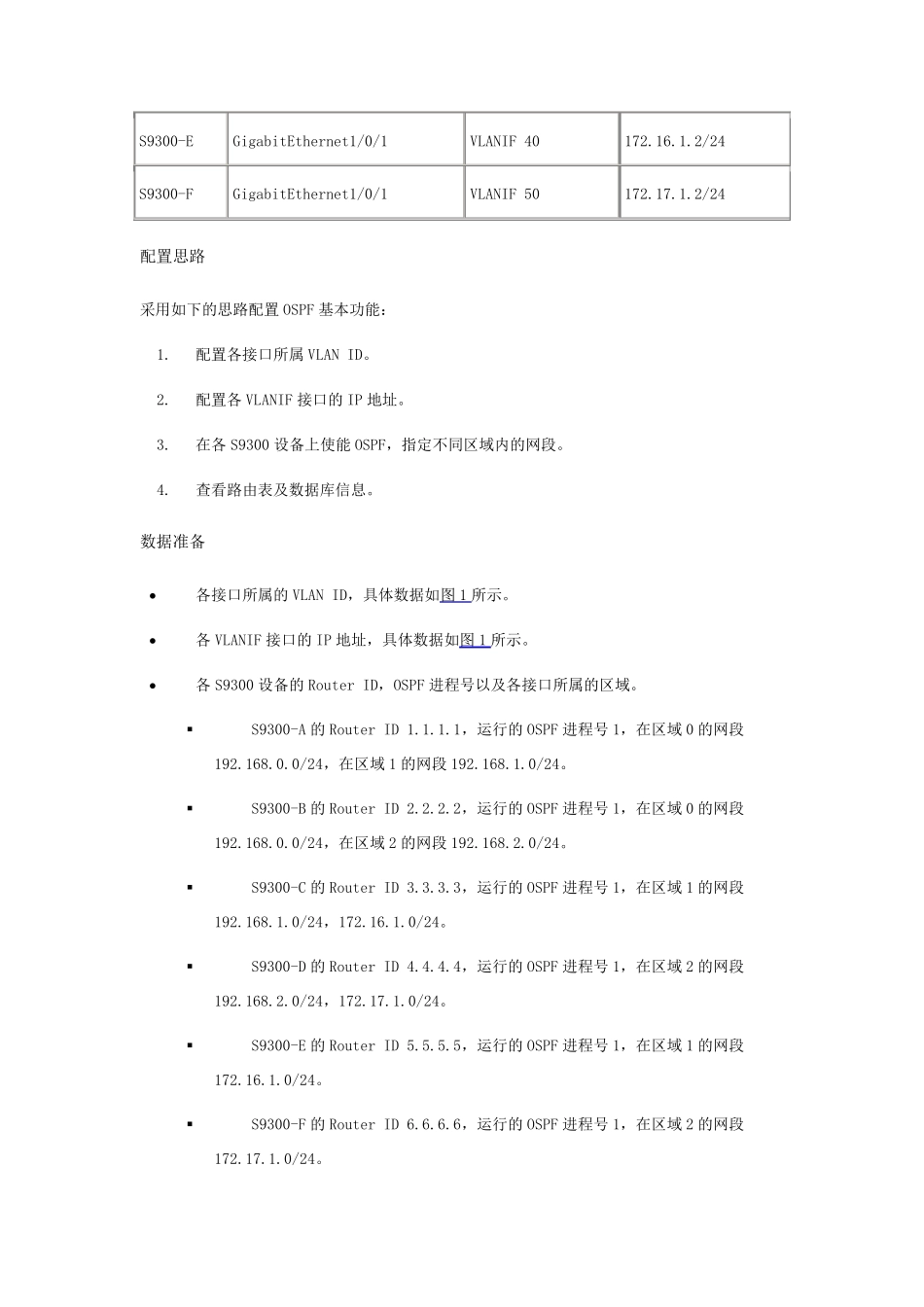

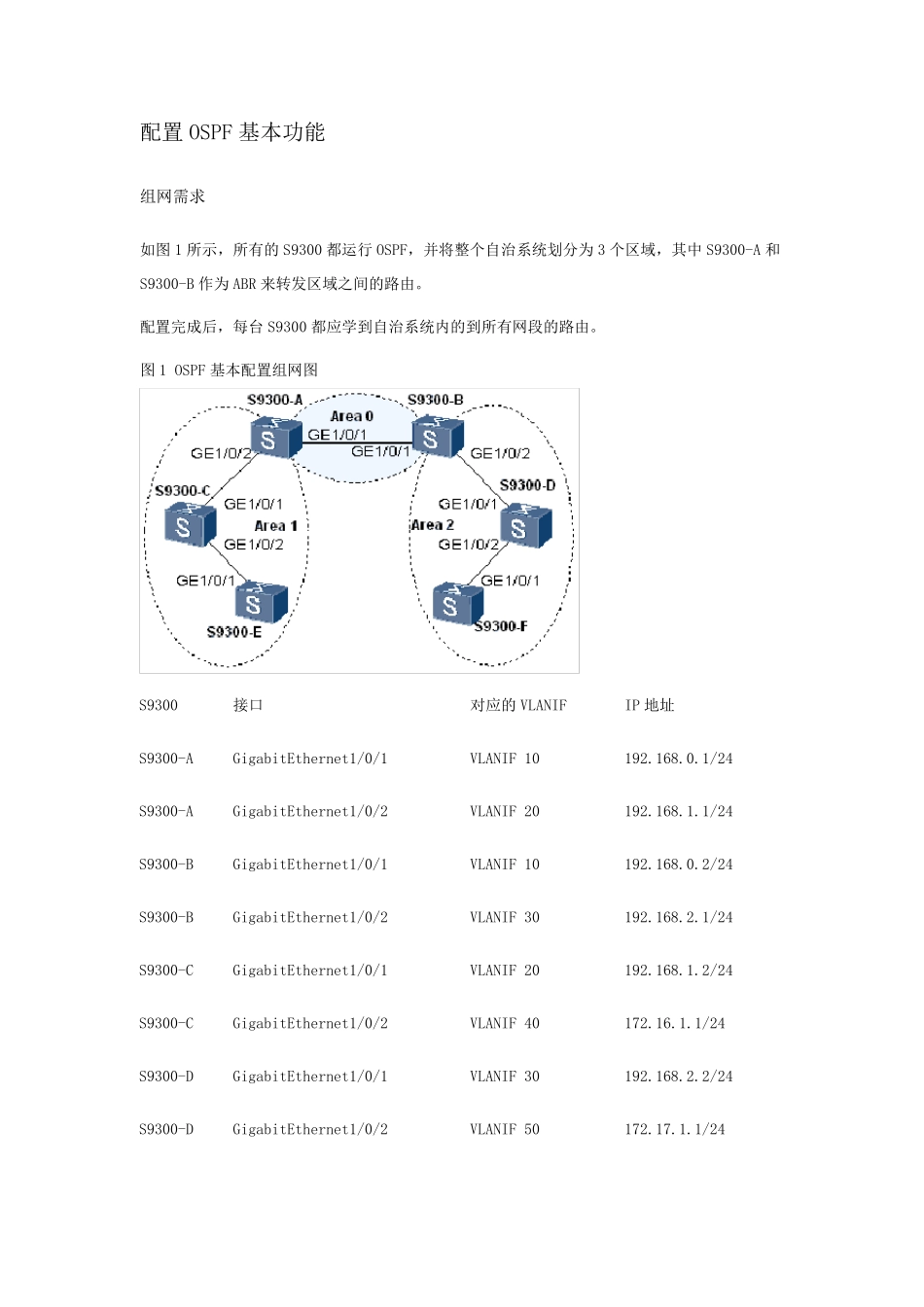

配置OSPF 基本功能 组网需求 如图1 所示，所有的S9300 都运行OSPF，并将整个自治系统划分为3 个区域，其中S9300-A 和S9300-B 作为ABR 来转发区域之间的路由。 配置完成后，每台 S9300 都应学到自治系统内的到所有网段的路由。 图1 OSPF 基本配置组网图 S9300 接口 对应的VLANIF IP 地址 S9300-A GigabitEthernet1/0/1 VLANIF 10 192.168.0.1/24 S9300-A GigabitEthernet1/0/2 VLANIF 20 192.168.1.1/24 S9300-B GigabitEthernet1/0/1 VLANIF 10 192.168.0.2/24 S9300-B GigabitEthernet1/0/2 VLANIF 30 192.168.2.1/24 S9300-C GigabitEthernet1/0/1 VLANIF 20 192.168.1.2/24 S9300-C GigabitEthernet1/0/2 VLANIF 40 172.16.1.1/24 S9300-D GigabitEthernet1/0/1 VLANIF 30 192.168.2.2/24 S9300-D GigabitEthernet1/0/2 VLANIF 50 172.17.1.1/24 S9300-E GigabitEthernet1/0/1 VLANIF 40 172.16.1.2/24 S9300-F GigabitEthernet1/0/1 VLANIF 50 172.17.1.2/24 配置思路 采用如下的思路配置OSPF 基本功能： 1. 配置各接口所属VLAN ID。 2. 配置各VLANIF 接口的IP 地址。 3. 在各S9300 设备上使能OSPF，指定不同区域内的网段。 4. 查看路由表及数据库信息。 数据准备 • 各接口所属的VLAN ID，具体数据如图 1 所示。 • 各VLANIF 接口的IP 地址，具体数据如图 1 所示。 • 各S9300 设备的Router ID，OSPF 进程号以及各接口所属的区域。 ▪ S9300-A 的Router ID 1.1.1.1，运行的OSPF 进程号 1，在区域 0 的网段192.168.0.0/24，在区域 1 的网段 192.168.1.0/24。 ▪ S9300-B 的Router ID 2.2.2.2，运行的OSPF 进程号 1，在区域 0 的网段192.168.0.0/24，在区域 2 的网段 192.168.2.0/24。 ▪ S9300-C 的Router ID 3.3.3.3，运行的OSPF 进程号 1，在区域 1 的网段192.168.1.0/24，172.16.1.0/24。 ▪ S9300-D 的Router ID 4.4.4.4，运行的OSPF 进程号 1，在区域 2 的网段192.168.2.0/24，172.17.1.0/24。 ▪ S9300-E 的Router ID 5.5.5.5，运行的OSPF 进程号 1，在区域 1 的网段172.16.1.0/24。 ▪ S9300-F 的Router ID 6.6.6.6，运行的OSPF 进程号 1，在区域 2 的网段172.17.1.0/24。 操作步骤 1. 配置各接口所属VLAN 2. system-view 3. [Quidway] sysna...
