华为电源系统设计与计算

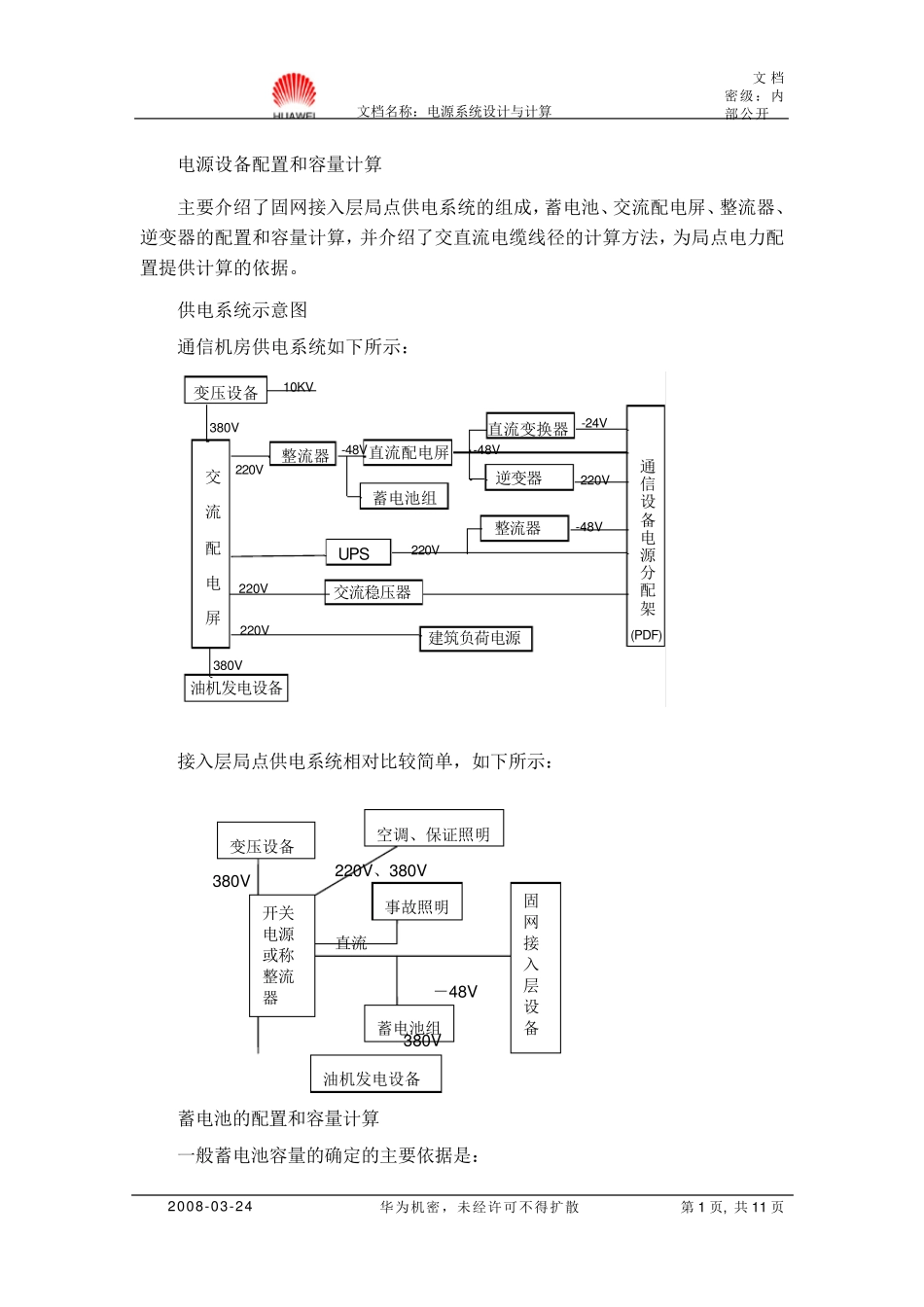

华为电源系统设计与计算_第1页
1/11

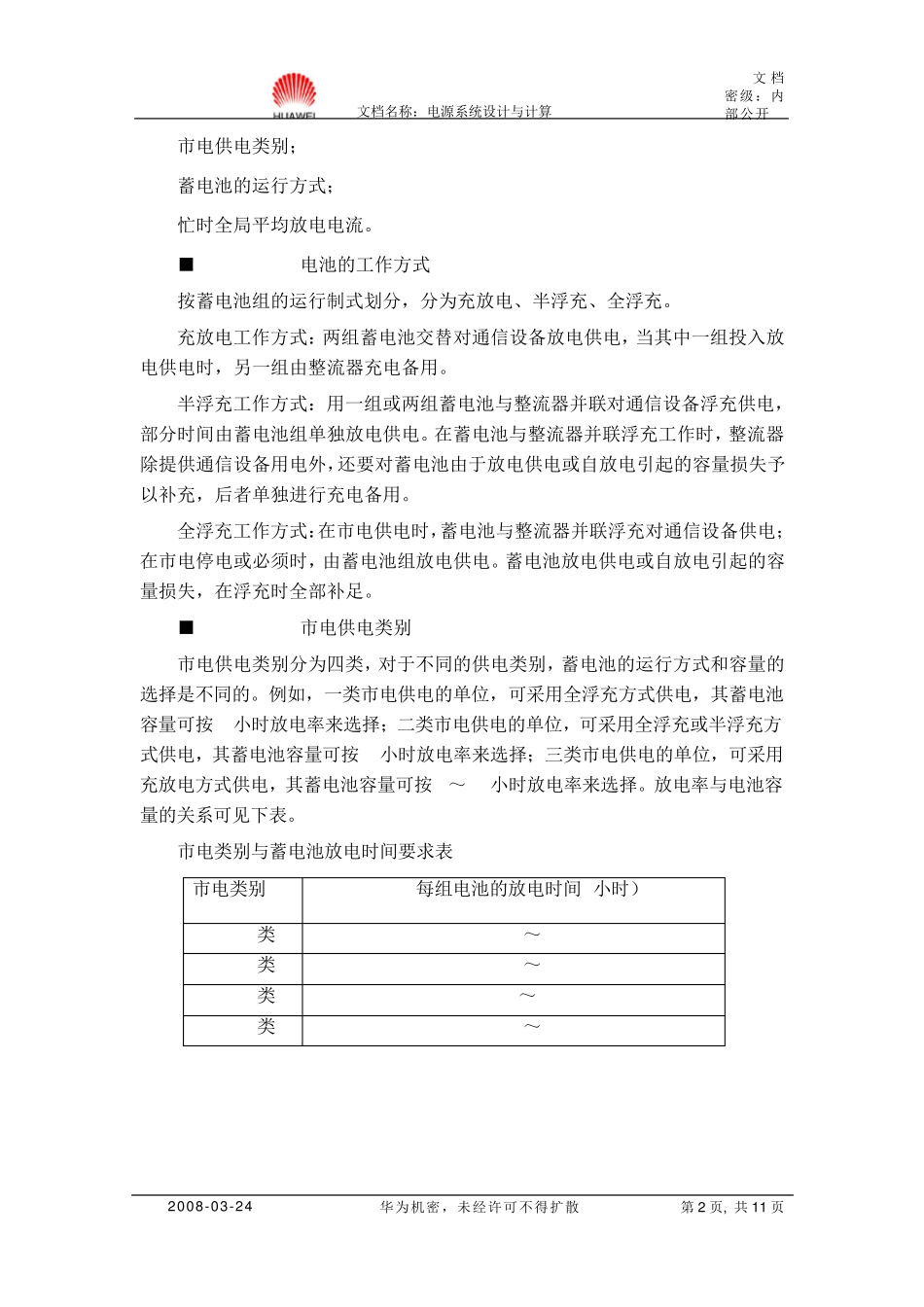

华为电源系统设计与计算_第2页
2/11

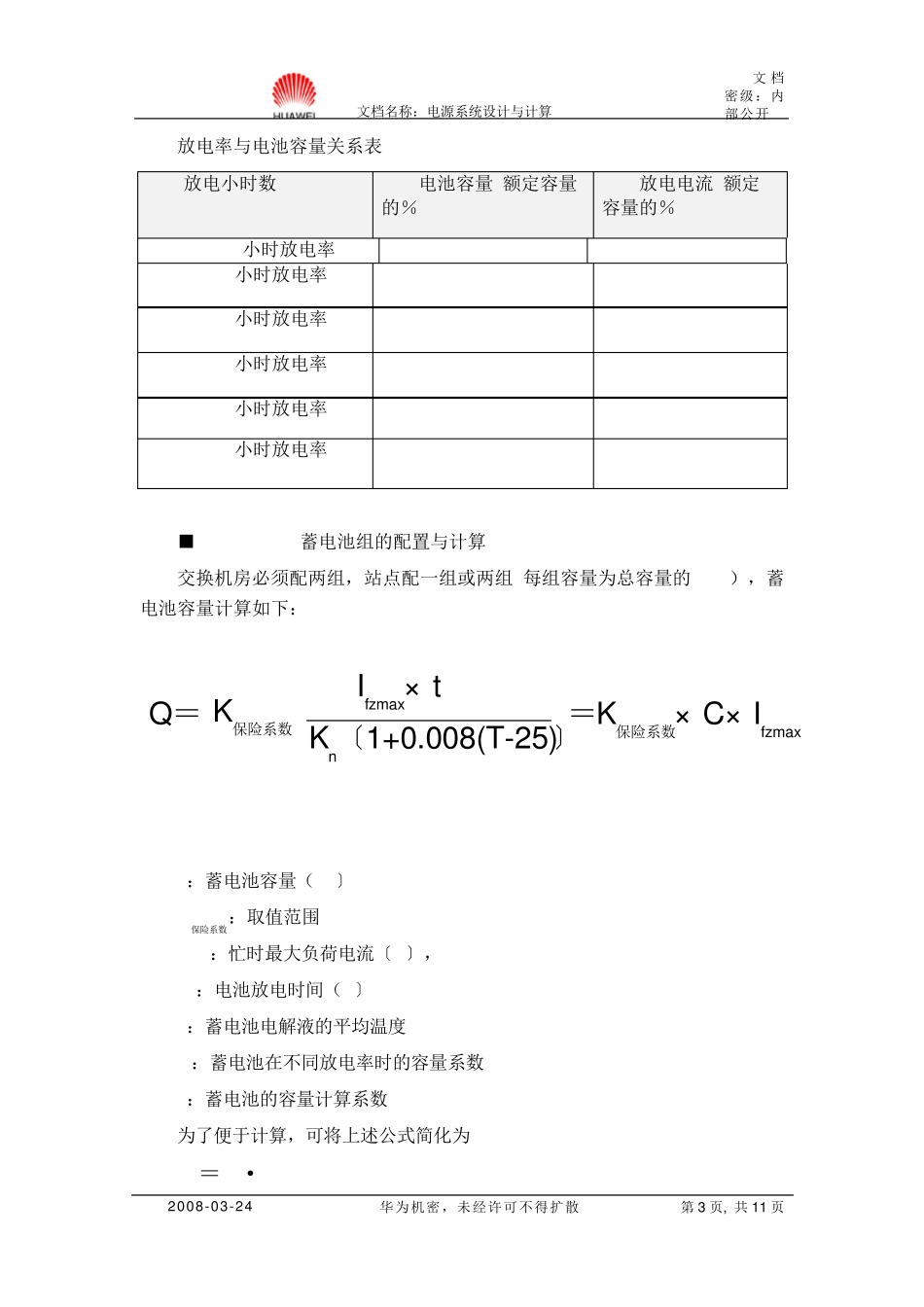

华为电源系统设计与计算_第3页
3/11
文档名称:电源系统设计与计算 文档密级:内部公开 2008-03-24 华为机密,未经许可不得扩散 第1 页, 共11 页 电源设备配置和容量计算 主要介绍了固网接入层局点供电系统的组成,蓄电池、交流配电屏、整流器、逆变器的配置和容量计算,并介绍了交直流电缆线径的计算方法,为局点电力配置提供计算的依据。 供电系统示意图 通信机房供电系统如下所示: 变压设备交流配电屏整流器直流配电屏蓄电池组直流变换器通信设备电源分配架(PDF)UPS交流稳压器油机发电设备建筑负荷电源逆变器整流器380V380V220V220V220V-48V220V-48V-24V220V-48V10KV 接入层局点供电系统相对比较简单,如下所示: 蓄电池的配置和容量计算 一般蓄电池容量的确定的主要依据是: 开关 电源 或称 整流 器 变压设备 380V 事故照明 空调、保证照明 蓄电池组 固网接入层设备 -48V 直流 220V、380V 油机发电设备 380V 文档名称:电源系统设计与计算 文档密级:内部公开 2 0 0 8 -0 3 -2 4 华为机密,未经许可不得扩散 第2 页, 共1 1 页 市电供电类别; 蓄电池的运行方式; 忙时全局平均放电电流。 ■ 电池的工作方式 按蓄电池组的运行制式划分,分为充放电、半浮充、全浮充。 充放电工作方式:两组蓄电池交替对通信设备放电供电,当其中一组投入放电供电时,另一组由整流器充电备用。 半浮充工作方式:用一组或两组蓄电池与整流器并联对通信设备浮充供电,部分时间由蓄电池组单独放电供电。在蓄电池与整流器并联浮充工作时,整流器除提供通信设备用电外,还要对蓄电池由于放电供电或自放电引起的容量损失予以补充,后者单独进行充电备用。 全浮充工作方式:在市电供电时,蓄电池与整流器并联浮充对通信设备供电;在市电停电或必须时,由蓄电池组放电供电。蓄电池放电供电或自放电引起的容量损失,在浮充时全部补足。 ■ 市电供电类别 市电供电类别分为四类,对于不同的供电类别,蓄电池的运行方式和容量的选择是不同的。例如,一类市电供电的单位,可采用全浮充方式供电,其蓄电池容量可按 1小时放电率来选择;二类市电供电的单位,可采用全浮充或半浮充方式供电,其蓄电池容量可按 3小时放电率来选择;三类市电供电的单位,可采用充放电方式供电,其蓄电池容量可按 8~10小时放电率来选择。放电率与电池容量的关系可见下表。 市电类别与蓄电池放电时间要求表 市电类别 每组电池的放电时间(小时) 1类 1~2 2类 2...
