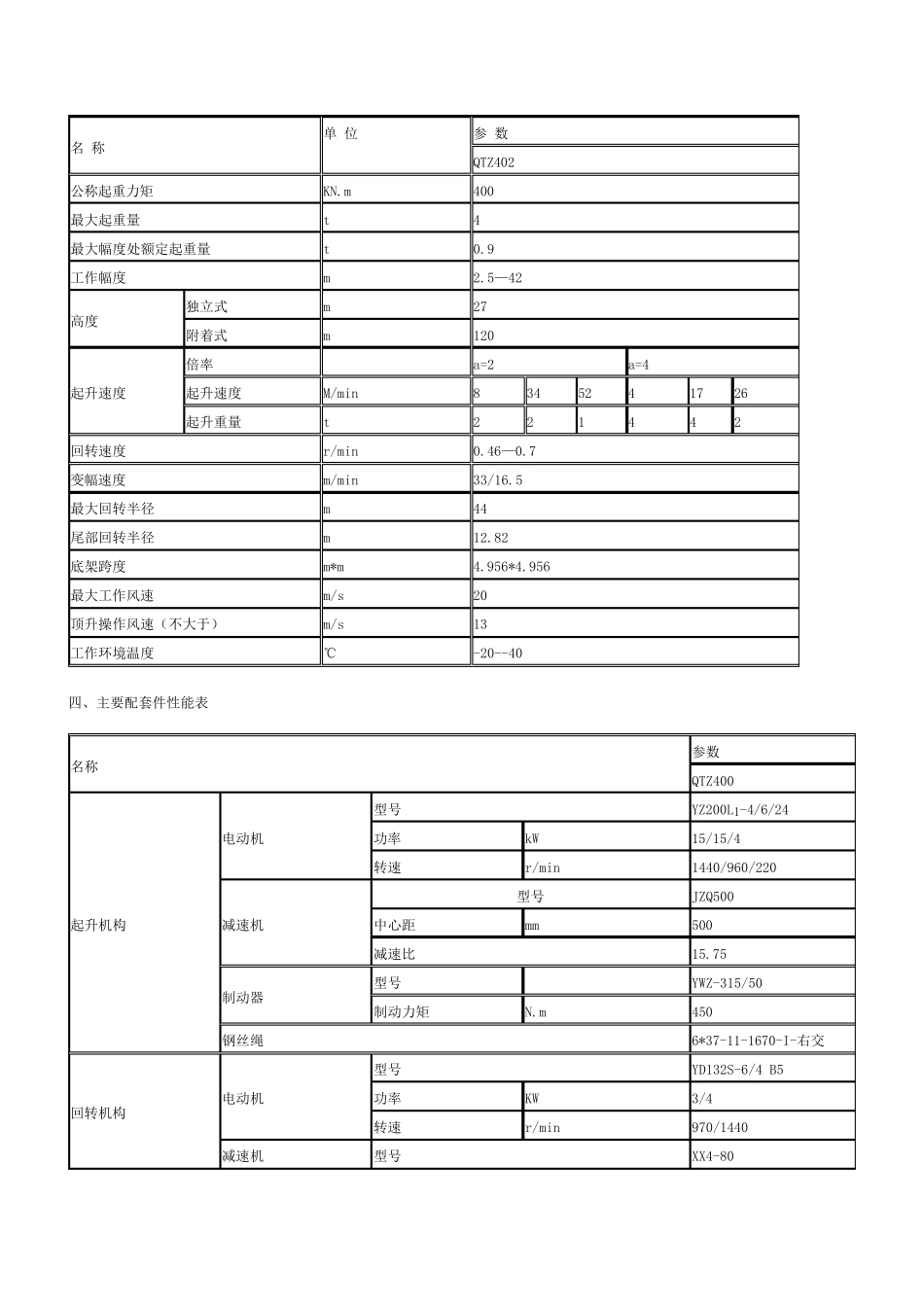

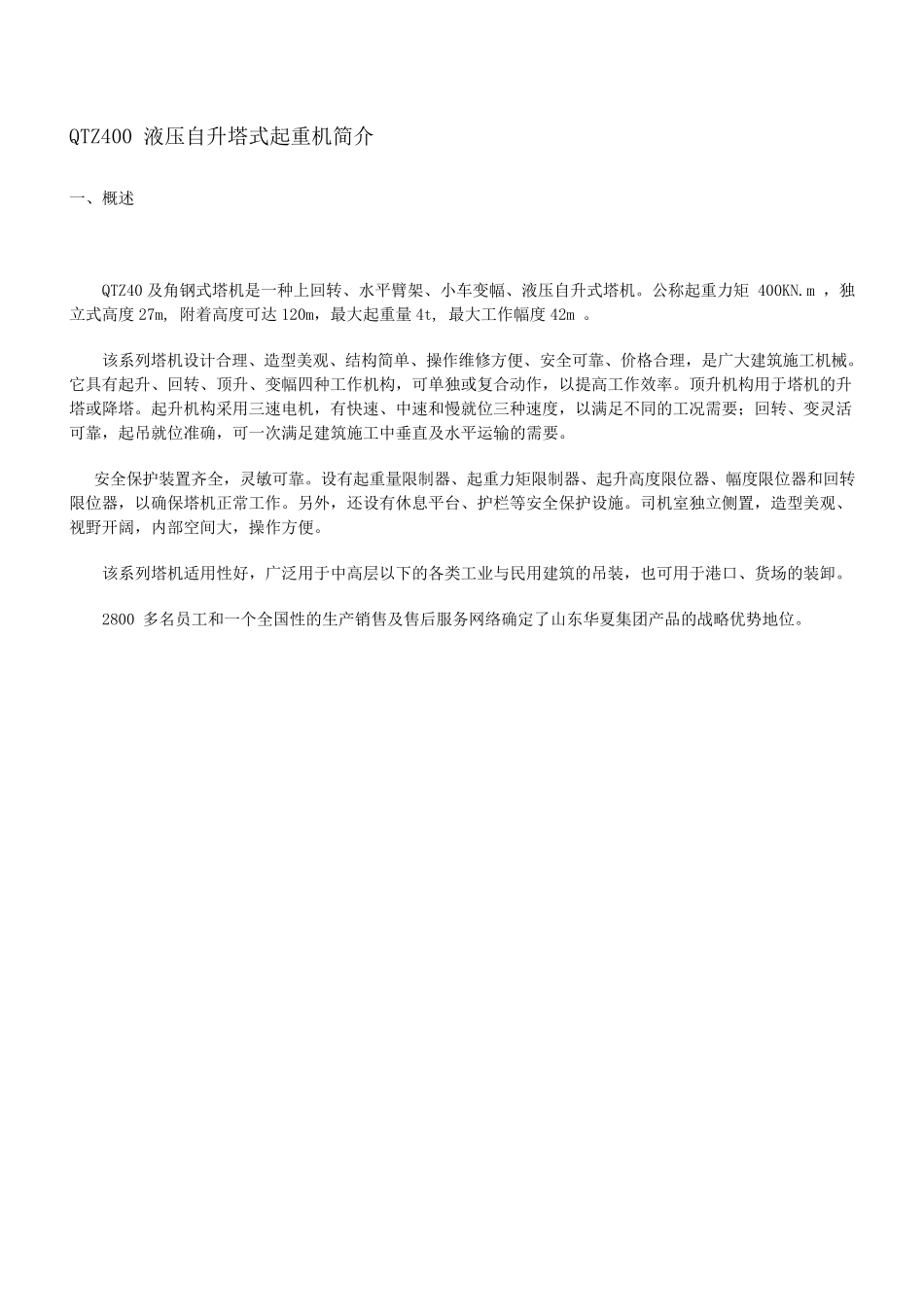

QTZ400 液压自升塔式起重机简介 一、概述 QTZ40 及角钢式塔机是一种上回转、水平臂架、小车变幅、液压自升式塔机。公称起重力矩 400KN.m ，独立式高度 27m, 附着高度可达 120m，最大起重量 4t, 最大工作幅度 42m 。 该系列塔机设计合理、造型美观、结构简单、操作维修方便、安全可靠、价格合理，是广大建筑施工机械。它具有起升、回转、顶升、变幅四种工作机构，可单独或复合动作，以提高工作效率。顶升机构用于塔机的升塔或降塔。起升机构采用三速电机，有快速、中速和慢就位三种速度，以满足不同的工况需要；回转、变灵活可靠，起吊就位准确，可一次满足建筑施工中垂直及水平运输的需要。 安全保护装置齐全，灵敏可靠。设有起重量限制器、起重力矩限制器、起升高度限位器、幅度限位器和回转限位器，以确保塔机正常工作。另外，还设有休息平台、护栏等安全保护设施。司机室独立侧置，造型美观、视野开阔，内部空间大，操作方便。 该系列塔机适用性好，广泛用于中高层以下的各类 工业 与 民 用建筑的吊装，也 可用于港 口 、货 场 的装卸 。 2800 多 名 员 工和一个 全国 性的生 产 销 售 及售 后 服 务 网 络 确定 了 山 东 华 夏 集 团 产 品 的战 略 优 势 地 位。 三、主要技术性能表 名 称 单 位 参 数 QTZ402 公称起重力矩 KN.m 400 最大起重量 t 4 最大幅度处额定起重量 t 0.9 工作幅度 m 2.5—42 高度 独立式 m 27 附着式 m 120 起升速度 倍率 a=2 a=4 起升速度 M/min 8 34 52 4 17 26 起升重量 t 2 2 1 4 4 2 回转速度 r/min 0.46—0.7 变幅速度 m/min 33/16.5 最大回转半径 m 44 尾部回转半径 m 12.82 底架跨度 m*m 4.956*4.956 最大工作风速 m/s 20 顶升操作风速（不大于） m/s 13 工作环境温度 ℃ -20--40 四、主要配套件性能表 名称 参数 QTZ400 起升机构 电动机 型号 YZ200L1-4/6/24 功率 kW 15/15/4 转速 r/min 1440/960/220 减速机 型号 JZQ500 中心距 mm 500 减速比 15.75 制动器 型号 YWZ-315/50 制动力矩 N.m 450 钢丝绳 6*37-11-1670-I-右交 回转机构 电动机 型号 YD132S-6/4 B5 功率 KW 3/4 转速 r/min 970/1440 减速机 型号 XX4-80 回转支承 HSW.32.1220 液力偶合器 YOX-250A 变幅机构 电动机 型号 YD112M-8/4 B5 功率 KW 1.5...
