华工2017模拟电子技术基础作业

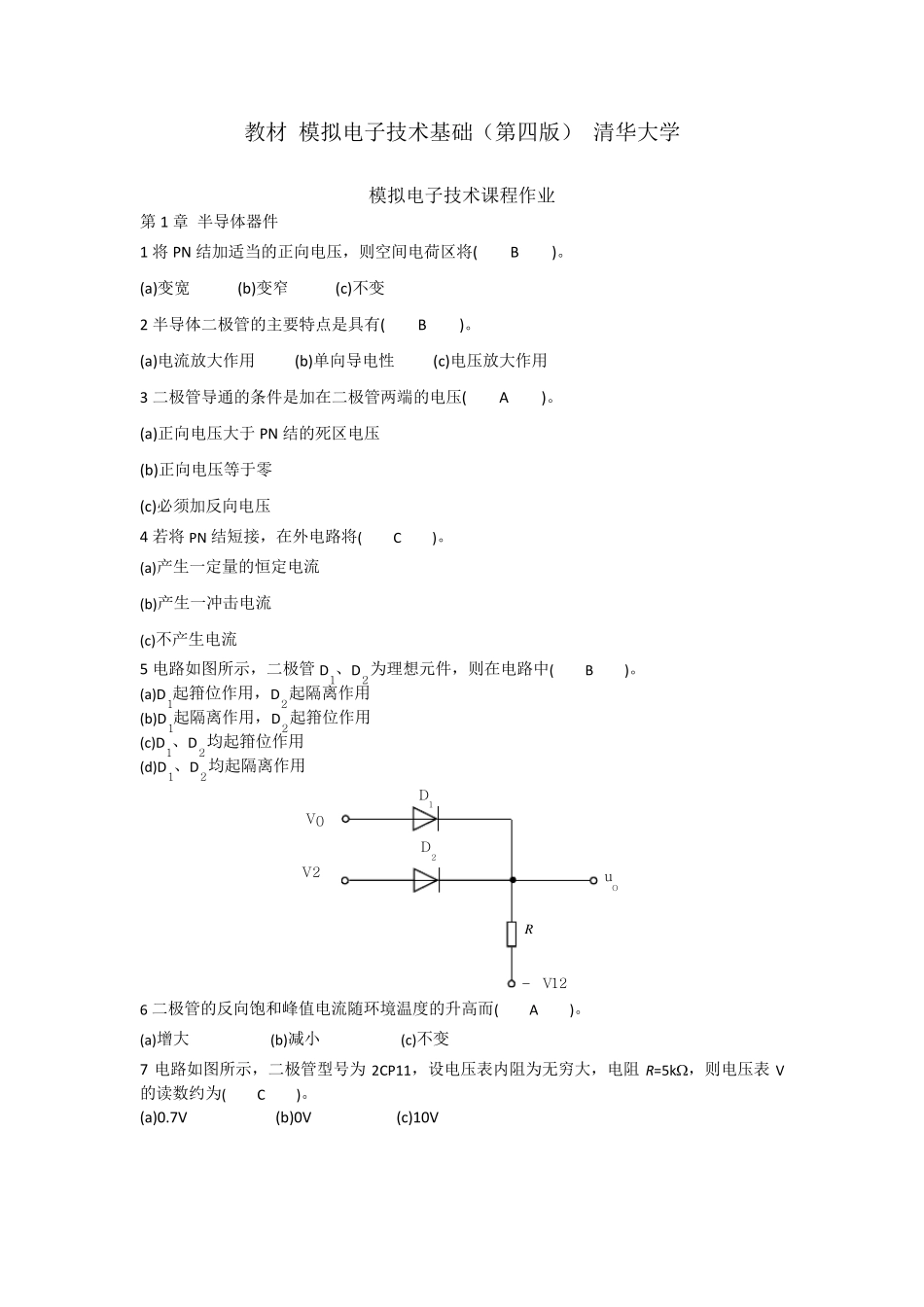

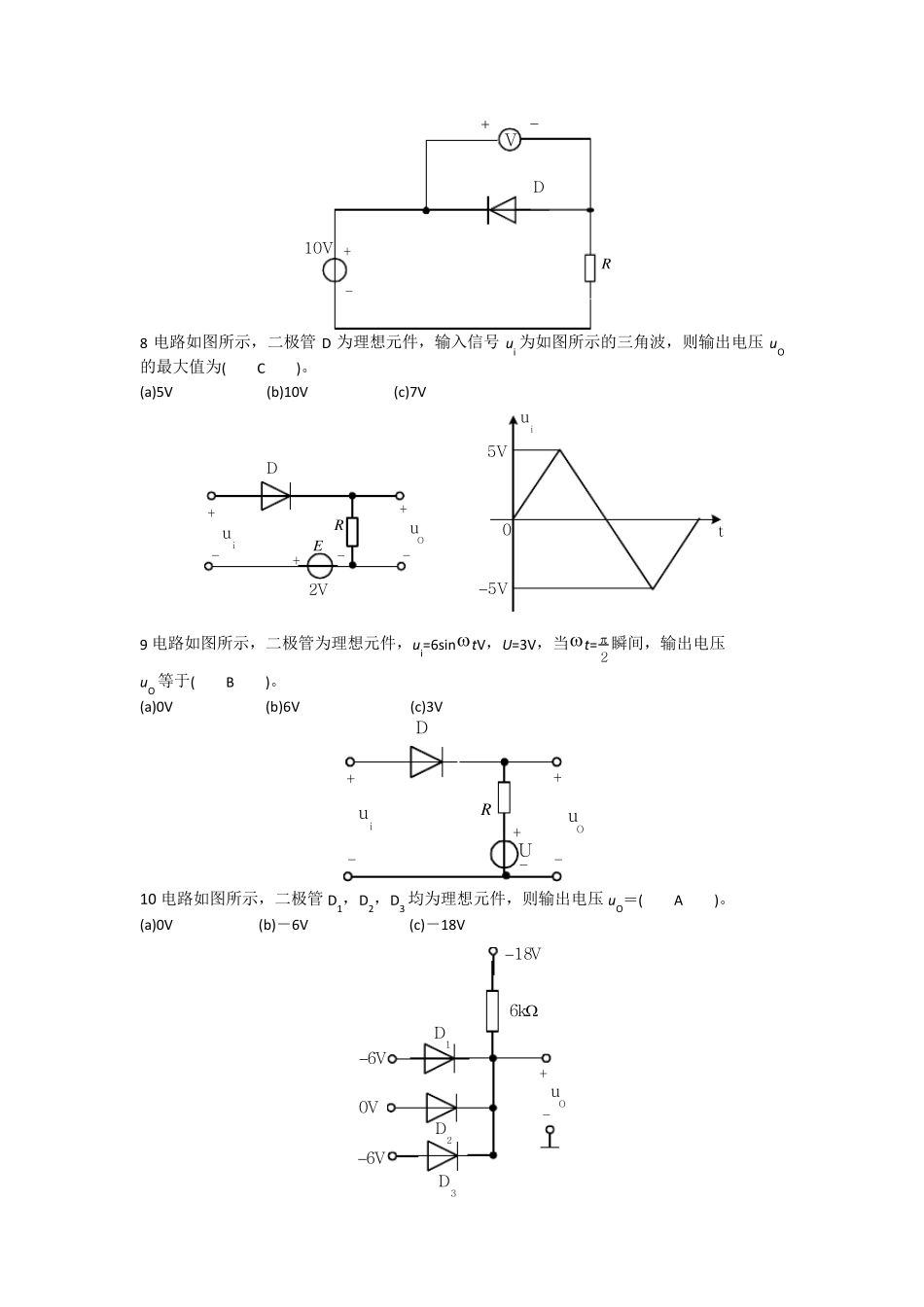

教材 模拟电子技术基础（第四版） 清华大学 模拟电子技术课程作业 第1 章 半导体器件 1 将PN 结加适当的正向电压，则空间电荷区将( B )。 (a)变宽 (b)变窄 (c)不变 2 半导体二极管的主要特点是具有( B )。 (a)电流放大作用 (b)单向导电性 (c)电压放大作用 3 二极管导通的条件是加在二极管两端的电压( A )。 (a)正向电压大于PN 结的死区电压 (b)正向电压等于零 (c)必须加反向电压 4 若将PN 结短接，在外电路将( C )。 (a)产生一定量的恒定电流 (b)产生一冲击电流 (c)不产生电流 5 电路如图所示，二极管D1、D2为理想元件，则在电路中( B )。 (a)D1起箝位作用，D2起隔离作用 (b)D1起隔离作用，D2起箝位作用 (c)D1、D2均起箝位作用 (d)D1、D2均起隔离作用 D1D2R0V2V12VuO 6 二极管的反向饱和峰值电流随环境温度的升高而( A )。 (a)增大 (b)减小 (c)不变 7 电路如图所示，二极管型号为 2CP11，设电压表内阻为无穷大，电阻 R =5k ，则电压表 V的读数约为( C )。 (a)0.7V (b)0V (c)10V DVR10V +- 8 电路如图所示，二极管D 为理想元件，输入信号u i 为如图所示的三角波，则输出电压u O的最大值为( C )。 (a)5V (b)10V (c)7V DuiRE2V5Vui5V0tuO+-+-+- 9 电路如图所示，二极管为理想元件，u i=6sintV，U=3V，当t= 2 瞬间，输出电压 u O 等于( B )。 (a)0V (b)6V (c)3V uiRUDuO+-+-+- 10 电路如图所示，二极管D1，D2，D3 均为理想元件，则输出电压u O＝( A )。 (a)0V (b)－6V (c)－18V 0VD2D1D36V6V18V6kuO+- 11 电路如图所示，设二极管D1，D2为理想元件，试计算电路中电流I1，I2的值。 I2I112V3V3kD1D2+-+- 答：D1 导通、D2 截止. 所以：I1=（12V+3V）/ 3k=5mA I2=0 12 电路如图1 所示，设输入信号uI1,uI2的波形如图2 所示，若忽略二极管的正向压降，试画出输出电压uO的波形，并说明 t1,t2 时间内二极管D1，D2 的工作状态。 00uI2RLuOt1t2tt2D1D2 图1 图2uI1+-uI1/ V-22-2uI2/ V 答： 电压波开如图： 在 t1 时间内 D1 导通，D2 截止。在 t2 时间内 D1 截止，D2 导通。 第 2 章 基本放大电路 1 下列电路中能实现交流电压放大的电路是图( D )。 0t1t2tuO /V-2+++++++( )a( )b(c)(d)12V12V12V20Vuouo+-+-uiui+-ui+-uo+-ui+-uo+- 2 图示电路，已知晶体管  60...
