协鑫光伏电站并网调试启动措施

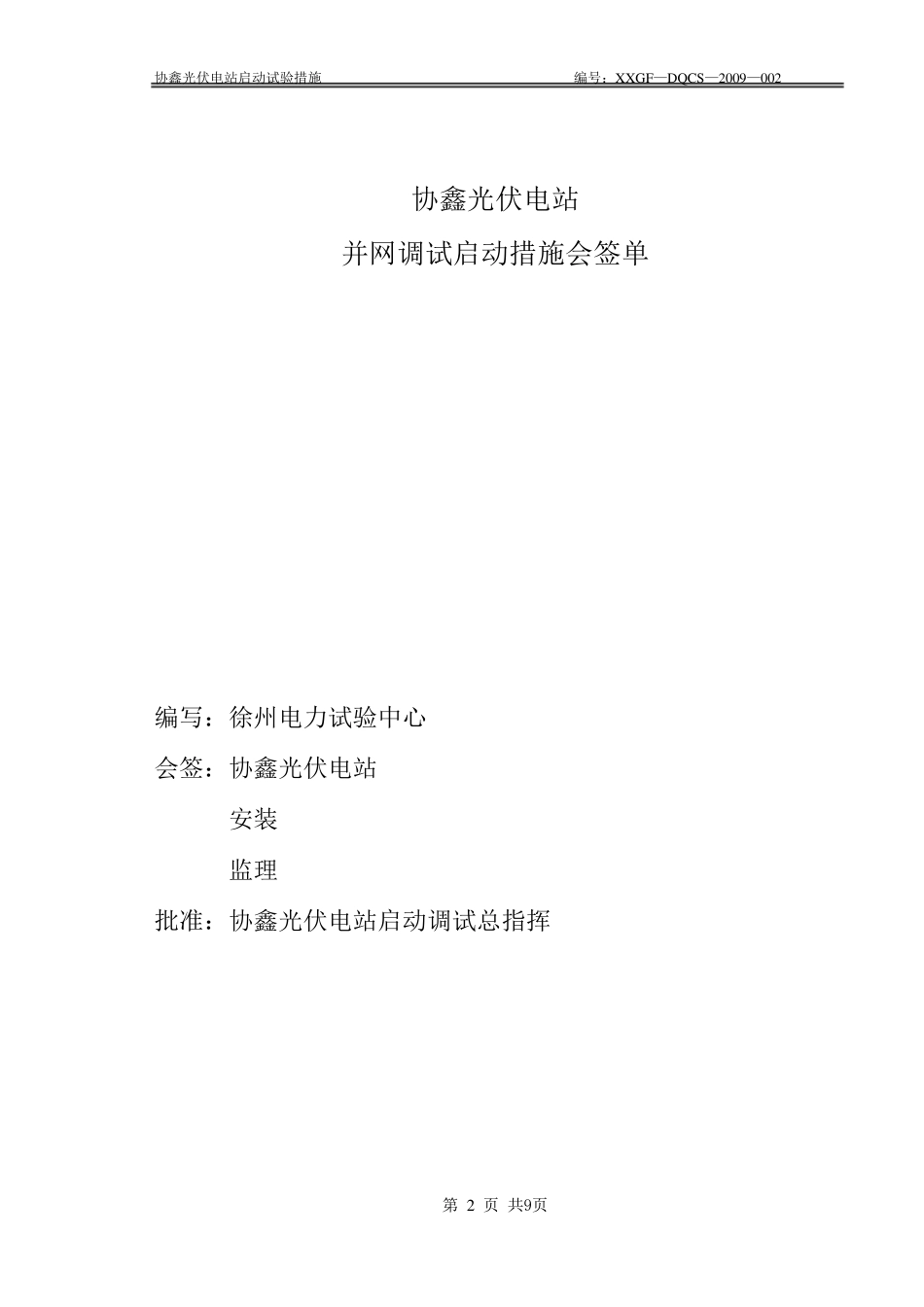

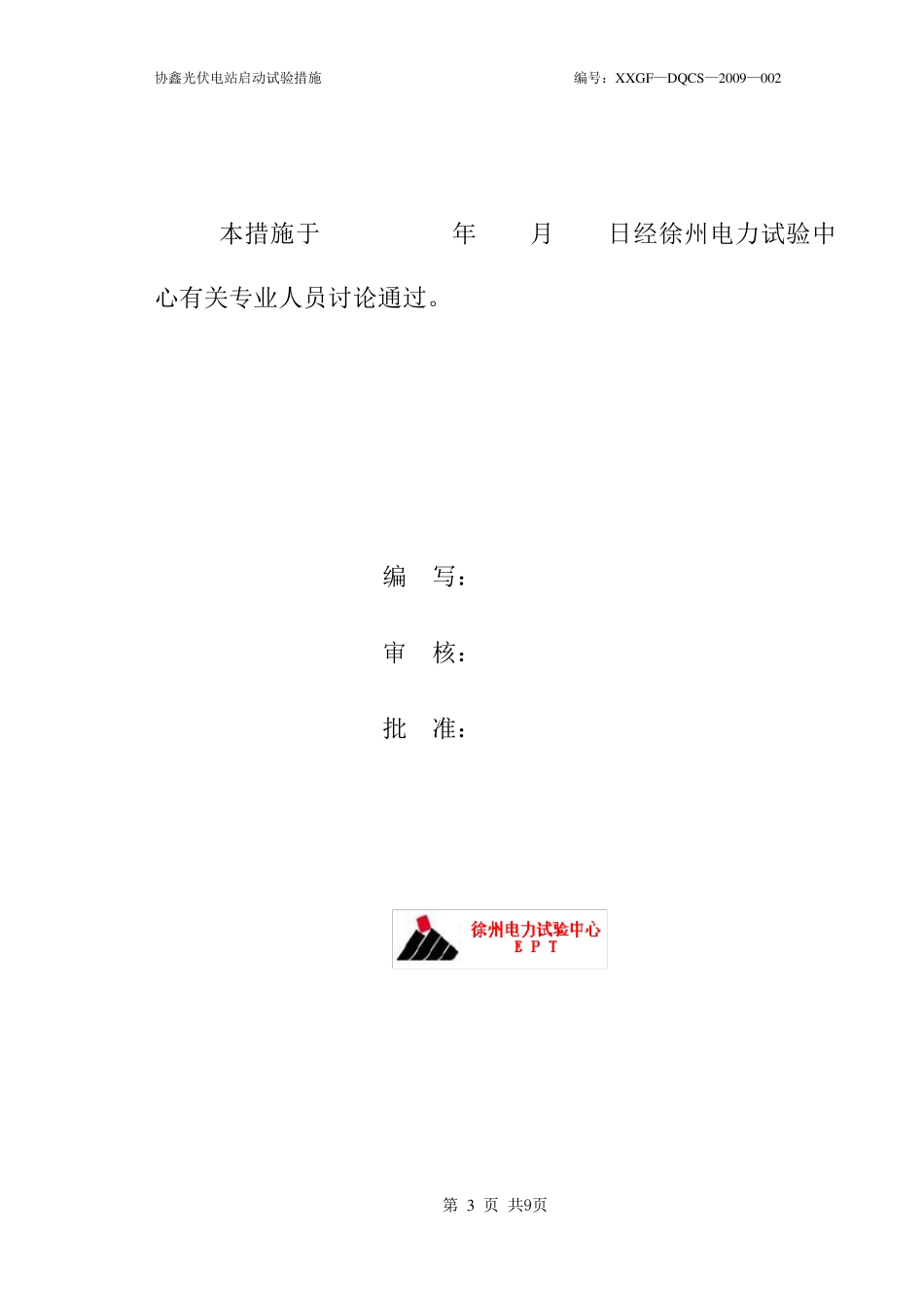

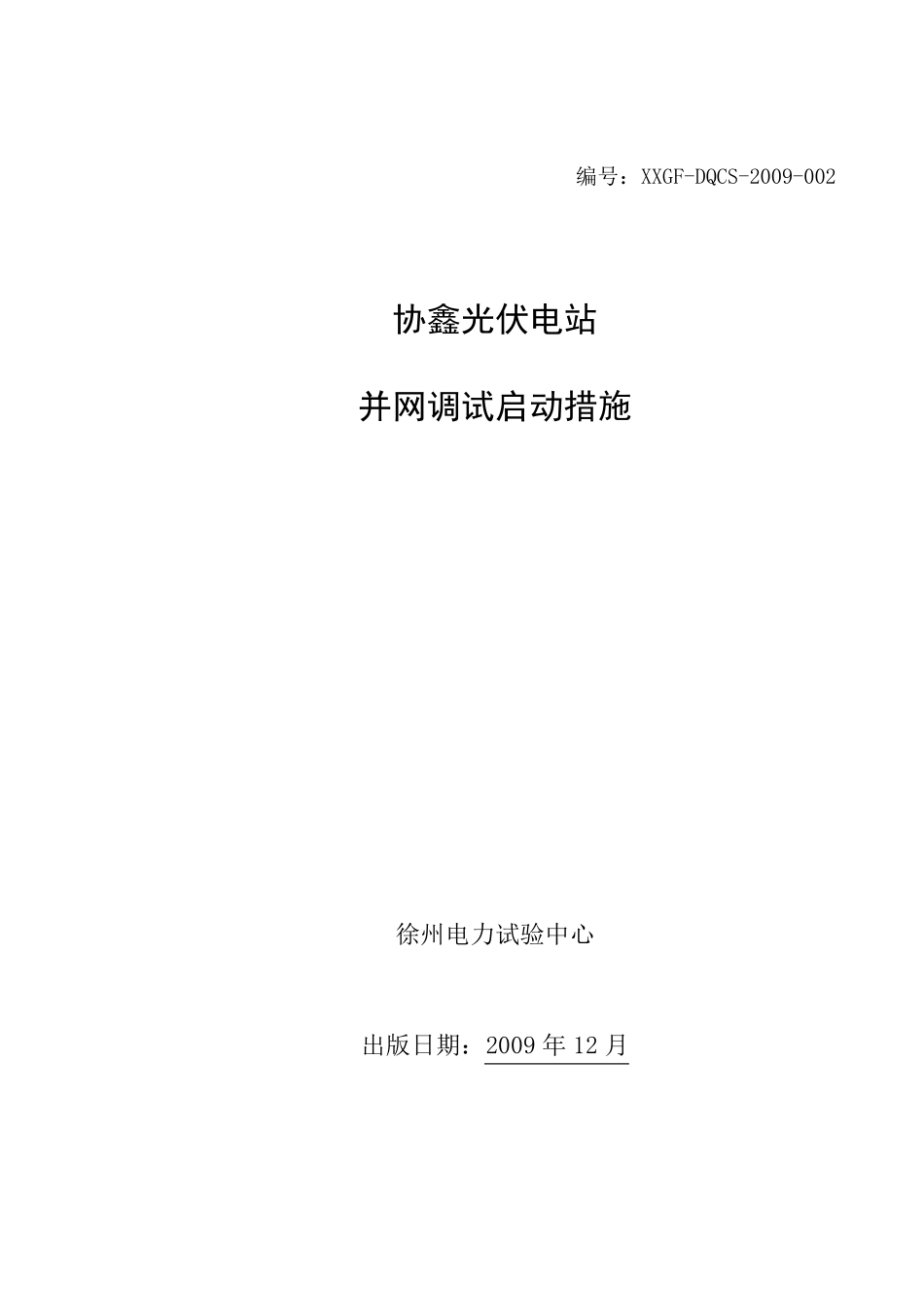

编号：XXGF-DQCS-2009-002 协鑫光伏电站 并网调试启动措施 徐州电力试验中心 出版日期：2009 年 12 月 协鑫光伏电站启动试验措施 编号：X X GF—DQCS—2009—002 第 2 页 共9页 协鑫光伏电站 并网调试启动措施会签单 编写：徐州电力试验中心 会签：协鑫光伏电站 安装 监理 批准：协鑫光伏电站启动调试总指挥协鑫光伏电站启动试验措施 编号：X X GF—DQCS—2009—002 第 3 页 共9页 本措施于 年 月 日经徐州电力试验中心有关专业人员讨论通过。 编 写： 审 核： 批 准： 协鑫光伏电站启动试验措施 编号：X X GF—DQCS—2009—002 第 4 页 共9页 目 录 1．编制依据 2．并网启动试验的范围 3．并网启动试验前必须具备的条件 4．并网启动试验前的准备工作 5．并网启动试验记录 6．安全注意事项 7．试验组织分工 协鑫光伏电站启动试验措施 编号：X X GF—DQCS—2009—002 第 5 页 共9页 1． 编制依据： 协鑫光伏电站热电工程，根据现场进度的要求，定于 月 日进行并网电气整套启动试验工作。 为了使并网整套启动试验工作如期安全顺利进行，特编制此措施。本措施依据协鑫光伏电站提供的关于协鑫光伏电站电气设计图纸和《电气装置安装工程电气设备交接试验标准》、《火并网逆变器厂家说明书》、《电业安全规程》及有关规程编制。 2． 并网整套启动试验的范围：（见附图一） 本次并网整套启动试验的范围是逆变器到系统隔离变系统。 本次并网整套启动试验将带电的一次设备为逆变器交直流系统及其对应的隔离变低压侧等。 本次并网整套启动试验将带电的二次保护设备为逆变器相关的光电系统以及系统相应的机电联锁、信号、控制回路等。 本次将带电的二次装置为逆变器并网用同期装置、隔离变保护装置、电度表屏、ECS 电气测控装置等。 3． 并网整套启动试验前必须具备的条件： 3．1 与并网整套启动试验有关的一、二次电气设备的安装工作应全部结束。 3．2 与并网整套启动试验有关的一、二次电气设备的静态调试、试验工作应全部结束，均应符合有关验收标准的要求。 3．3 与并网整套启动试验有关设备的继电保护,已按整定值要求调试整定完毕,并可投入运行。 3．4 与并网整套启动试验有关的各系统控制、保护、音 响 信号、联锁（含 与汽 机的机电大 联锁）等二次回路均已逐 项 传 动试验完毕，正 确 可靠 ，符合要求。 3．5 与并网整套启动试验有关的带电房 ...
