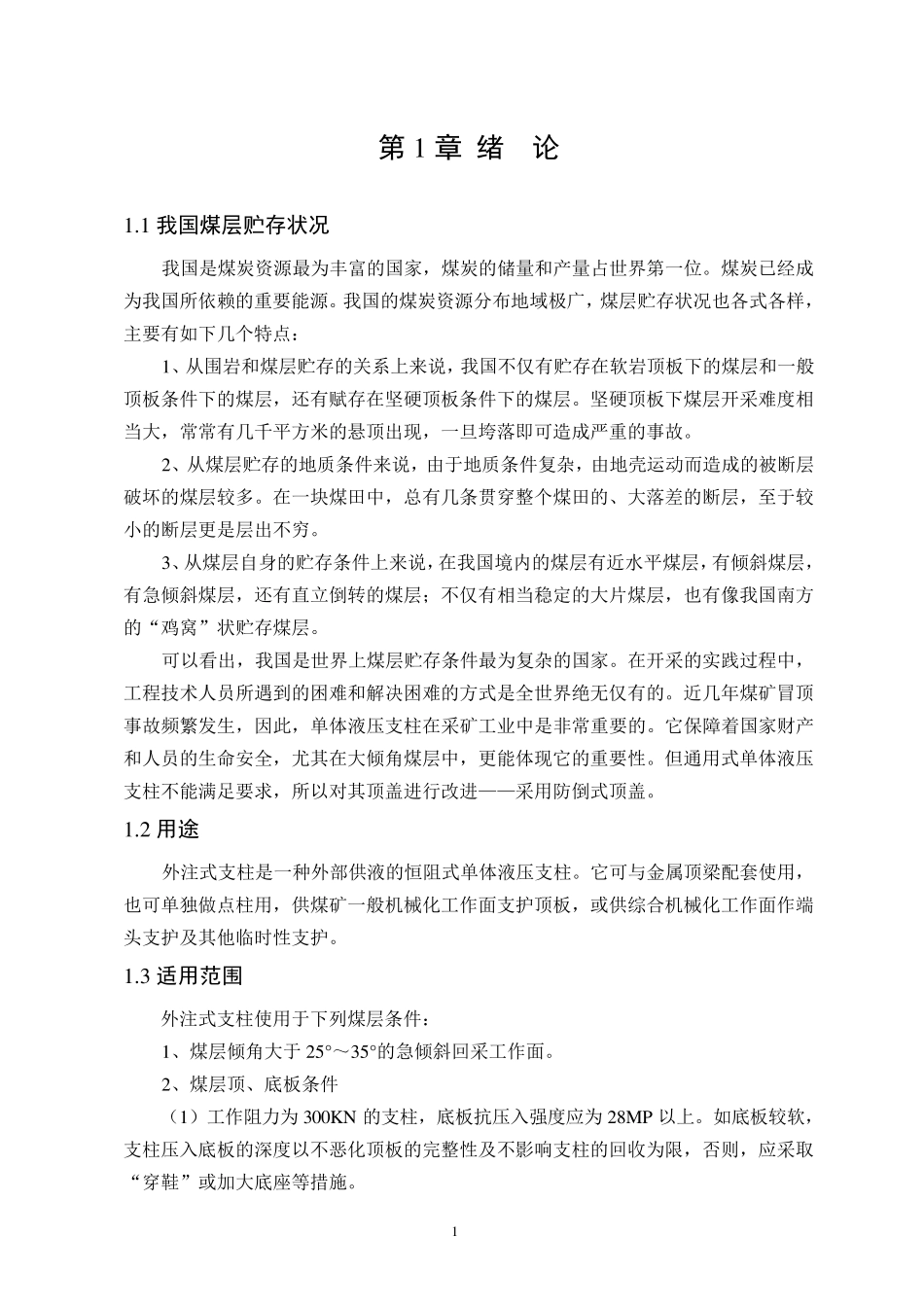

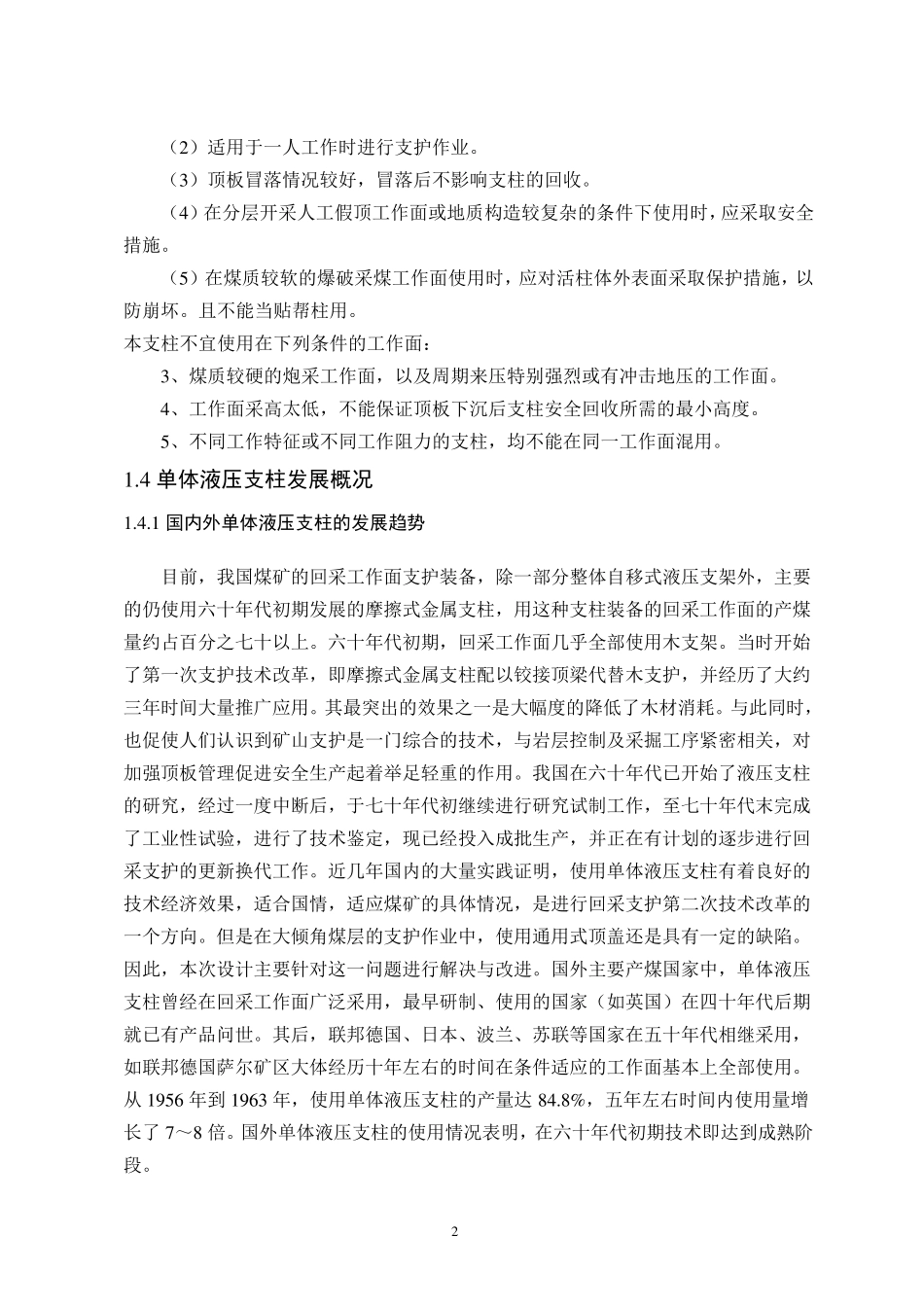

1 单 体 液 压 支 柱 的 结 构 设 计 1 第1 章 绪 论 1.1 我国煤层贮存状况 我国是煤炭资源最为丰富的国家，煤炭的储量和产量占世界第一位。煤炭已经成为我国所依赖的重要能源。我国的煤炭资源分布地域极广，煤层贮存状况也各式各样，主要有如下几个特点： 1、从围岩和煤层贮存的关系上来说，我国不仅有贮存在软岩顶板下的煤层和一般顶板条件下的煤层，还有赋存在坚硬顶板条件下的煤层。坚硬顶板下煤层开采难度相当大，常常有几千平方米的悬顶出现，一旦垮落即可造成严重的事故。 2、从煤层贮存的地质条件来说，由于地质条件复杂，由地壳运动而造成的被断层破坏的煤层较多。在一块煤田中，总有几条贯穿整个煤田的、大落差的断层，至于较小的断层更是层出不穷。 3、从煤层自身的贮存条件上来说，在我国境内的煤层有近水平煤层，有倾斜煤层，有急倾斜煤层，还有直立倒转的煤层；不仅有相当稳定的大片煤层，也有像我国南方的“鸡窝”状贮存煤层。 可以看出，我国是世界上煤层贮存条件最为复杂的国家。在开采的实践过程中，工程技术人员所遇到的困难和解决困难的方式是全世界绝无仅有的。近几年煤矿冒顶事故频繁发生，因此，单体液压支柱在采矿工业中是非常重要的。它保障着国家财产和人员的生命安全，尤其在大倾角煤层中，更能体现它的重要性。但通用式单体液压支柱不能满足要求，所以对其顶盖进行改进——采用防倒式顶盖。 1.2 用途 外注式支柱是一种外部供液的恒阻式单体液压支柱。它可与金属顶梁配套使用，也可单独做点柱用，供煤矿一般机械化工作面支护顶板，或供综合机械化工作面作端头支护及其他临时性支护。 1.3 适用范围 外注式支柱使用于下列煤层条件： 1、煤层倾角大于 25°～35°的急倾斜回采工作面。 2、煤层顶、底板条件 （1）工作阻力为 300KN 的支柱，底板抗压入强度应为 28MP 以上。如底板较软，支柱压入底板的深度以不恶化顶板的完整性及不影响支柱的回收为限，否则，应采取“穿鞋”或加大底座等措施。 2 （2 ）适用于一人工作时进行支护作业。 （3 ）顶板冒落情况较好，冒落后不影响支柱的回收。 （4 ）在分层开采人工假顶工作面或地质构造较复杂的条件下使用时，应采取安全措施。 （5 ）在煤质较软的爆破采煤工作面使用时，应对活柱体外表面采取保护措施，以防崩坏。且不能当贴帮柱用。 本支柱不宜使用在下列条件的工作面： 3 、煤质较硬的炮采工作面，以及周期来压特别强烈或有...
