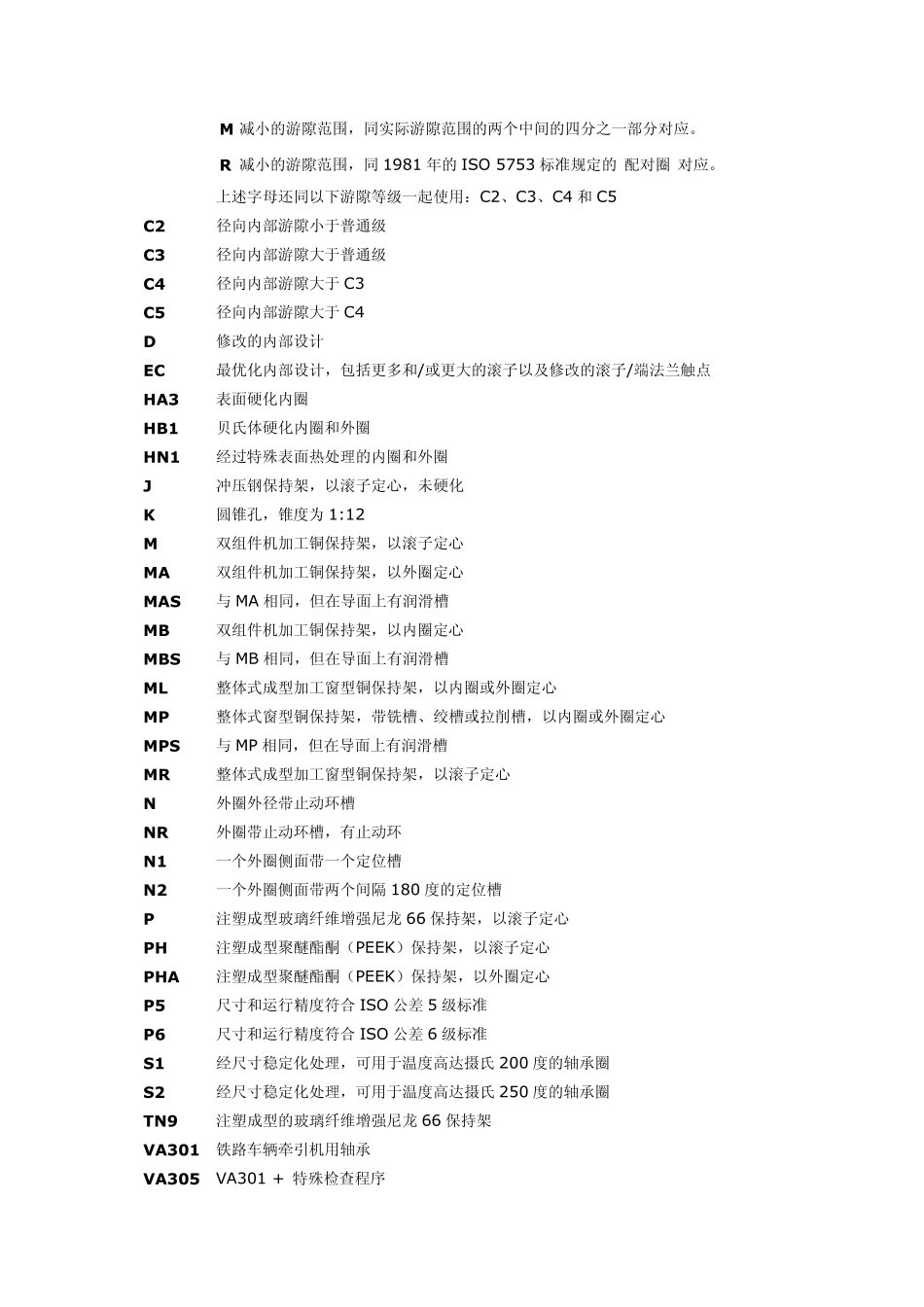

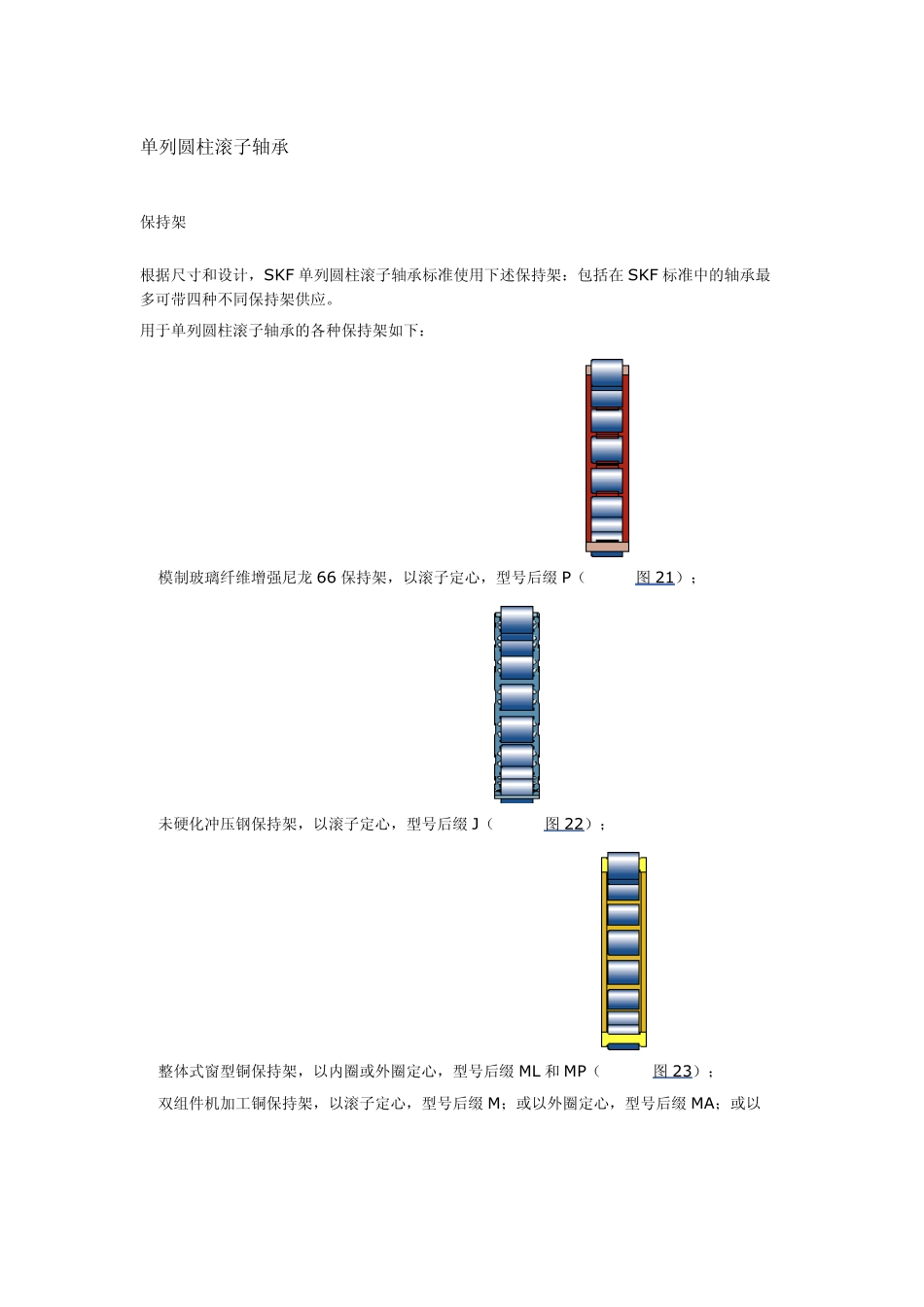

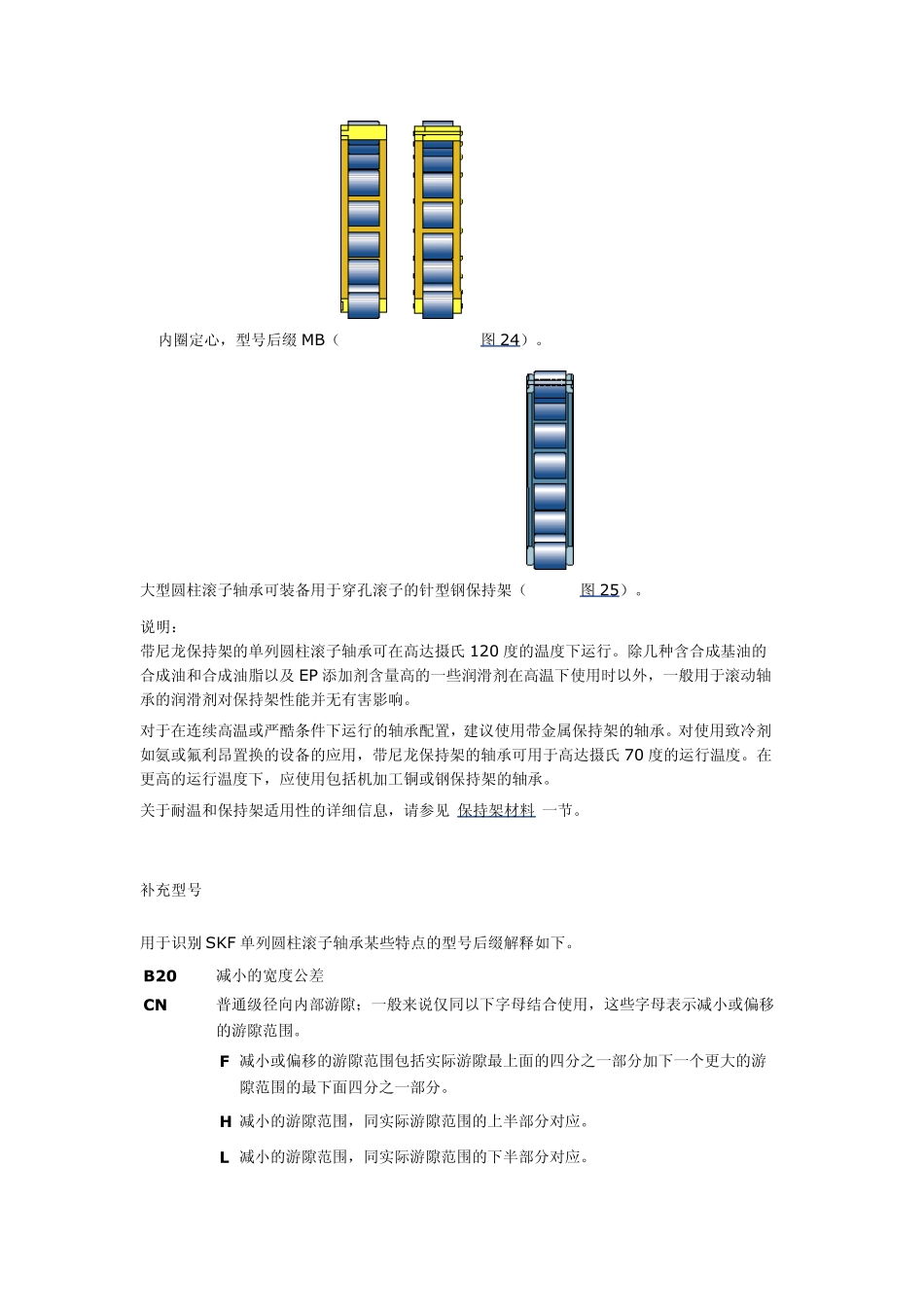

单列圆柱滚子轴承 保持架 根据尺寸和设计,SKF 单列圆柱滚子轴承标准使用下述保持架:包括在SKF 标准中的轴承最多可带四种不同保持架供应。 用于单列圆柱滚子轴承的各种保持架如下: – 模制玻璃纤维增强尼龙 66 保持架,以滚子定心,型号后缀 P(图 21); – 未硬化冲压钢保持架,以滚子定心,型号后缀 J(图 22); – 整体式窗型铜保持架,以内圈或外圈定心,型号后缀 ML 和MP(图 23); – 双组件机加工铜保持架,以滚子定心,型号后缀 M;或以外圈定心,型号后缀 MA;或以 内圈定心,型号后缀MB(图24)。 大型圆柱滚子轴承可装备用于穿孔滚子的针型钢保持架( 图25)。 说明: 带尼龙保持架的单列圆柱滚子轴承可在高达摄氏 120 度的温度下运行。除几种含合成基油的合成油和合成油脂以及 EP 添加剂含量高的一些润滑剂在高温下使用时以外,一般用于滚动轴承的润滑剂对保持架性能并无有害影响。 对于在连续高温或严酷条件下运行的轴承配置,建议使用带金属保持架的轴承。对使用致冷剂如氨或氟利昂置换的设备的应用,带尼龙保持架的轴承可用于高达摄氏 70 度的运行温度。在更高的运行温度下,应使用包括机加工铜或钢保持架的轴承。 关于耐温和保持架适用性的详细信息,请参见“保持架材料”一节。 补充型号 用于识别 SKF 单列圆柱滚子轴承某些特点的型号后缀解释如下。 B20 减小的宽度公差 CN 普通级径向内部游隙;一般来说仅同以下字母结合使用,这些字母表示减小或偏移的游隙范围。 F 减小或偏移的游隙范围包括实际游隙最上面的四分之一部分加下一个更大的游隙范围的最下面四分之一部分。 H 减小的游隙范围,同实际游隙范围的上半部分对应。 L 减小的游隙范围,同实际游隙范围的下半部分对应。 M 减小的游隙范围,同实际游隙范围的两个中间的四分之一部分对应。 R 减小的游隙范围,同1981 年的ISO 5753 标准规定的“配对圈”对应。 上述字母还同以下游隙等级一起使用:C2、C3、C4 和 C5 C2 径向内部游隙小于普通级 C3 径向内部游隙大于普通级 C4 径向内部游隙大于 C3 C5 径向内部游隙大于 C4 D 修改的内部设计 EC 最优化内部设计,包括更多和/或更大的滚子以及修改的滚子/端法兰触点 HA3 表面硬化内圈 HB1 贝氏体硬化内圈和外圈 HN1 经过特殊表面热处理的内圈和外圈 J 冲压钢保持架,以滚子定心,未硬化 K 圆锥孔,锥度为 1:12 M 双组件机加工铜保...
