单列圆锥滚子轴承面对面的配对方法

单列圆锥滚子轴承面对面的配对方法_第1页
1/6
单列圆锥滚子轴承面对面的配对方法_第2页
2/6
单列圆锥滚子轴承面对面的配对方法_第3页
3/6

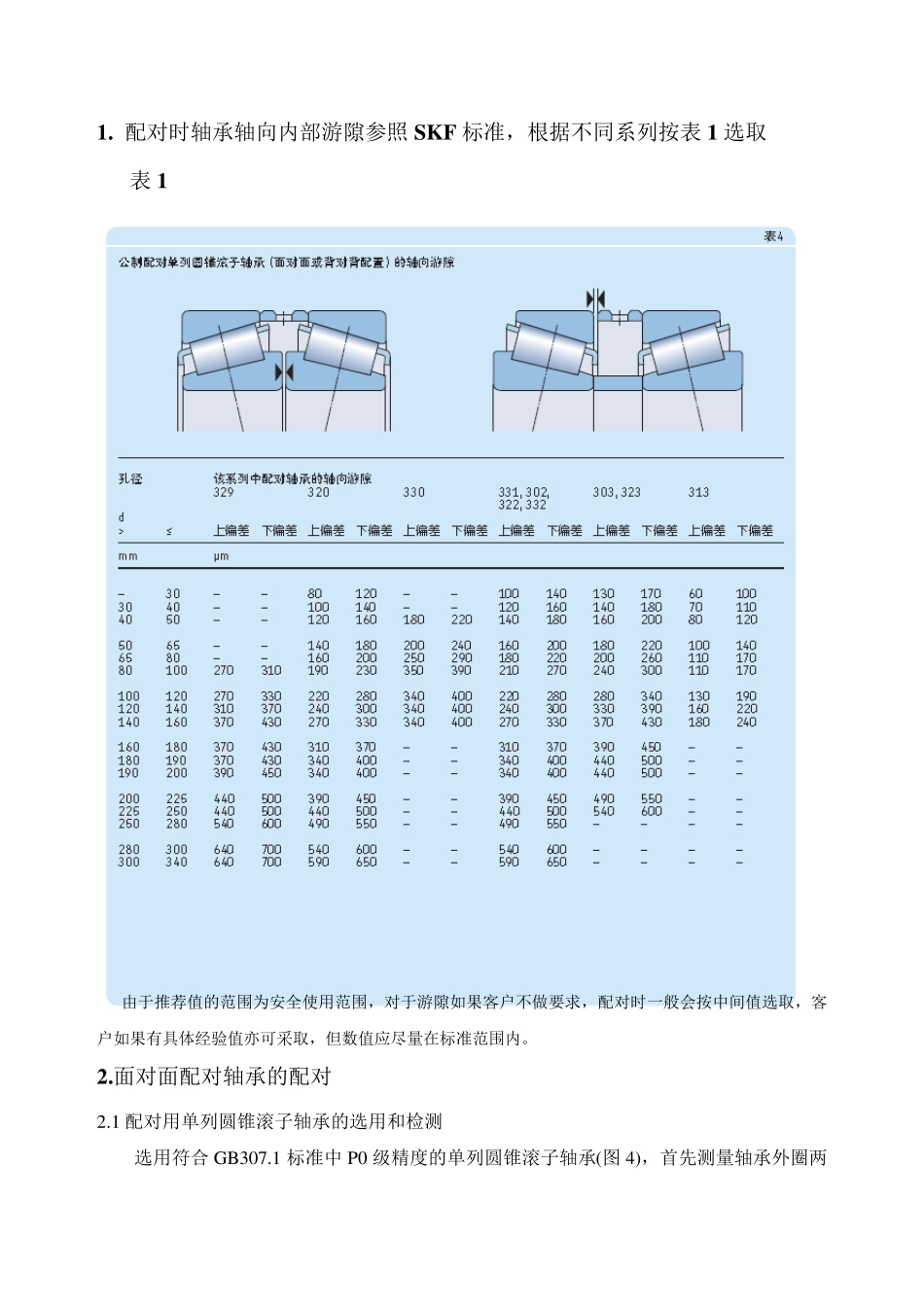

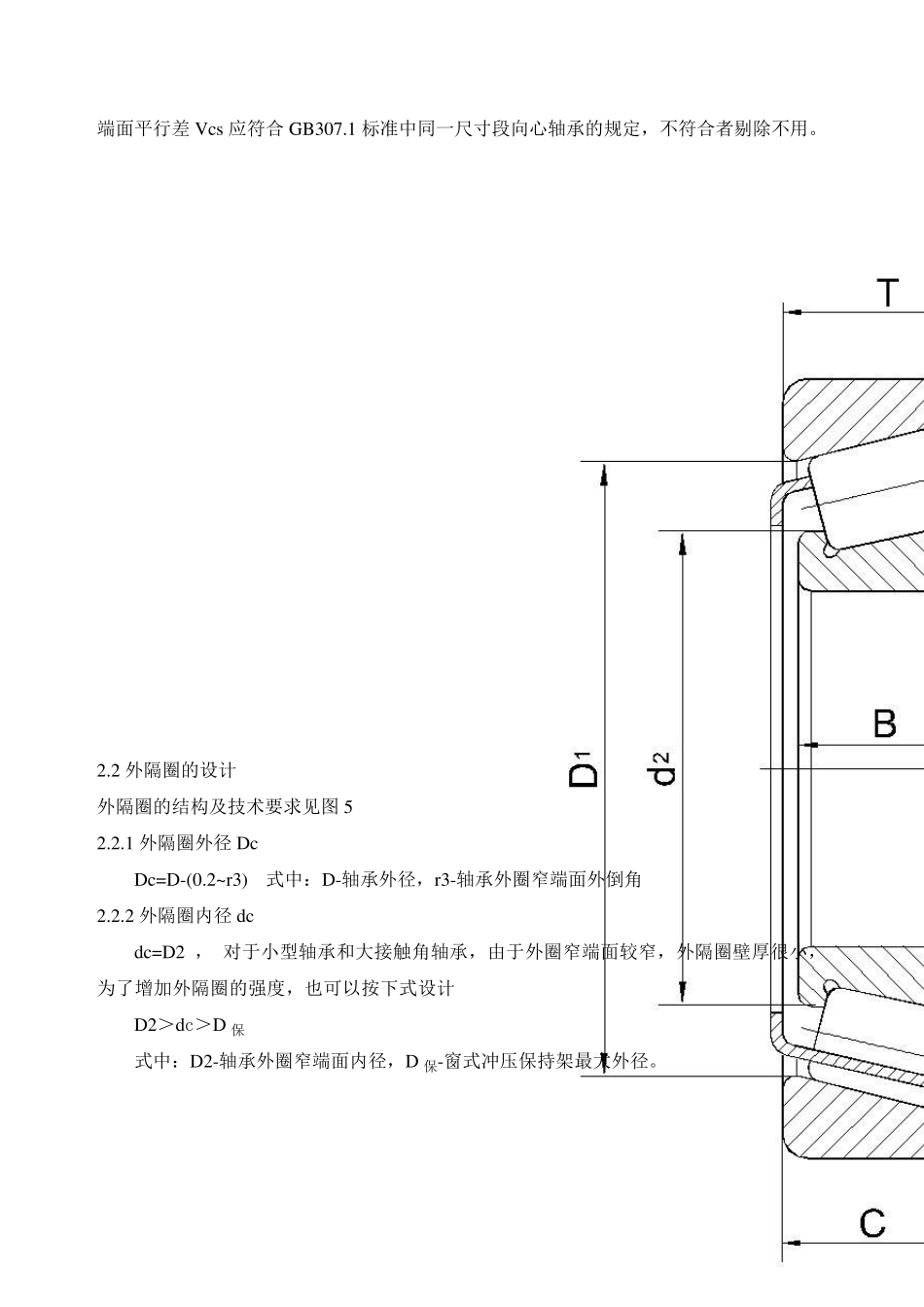

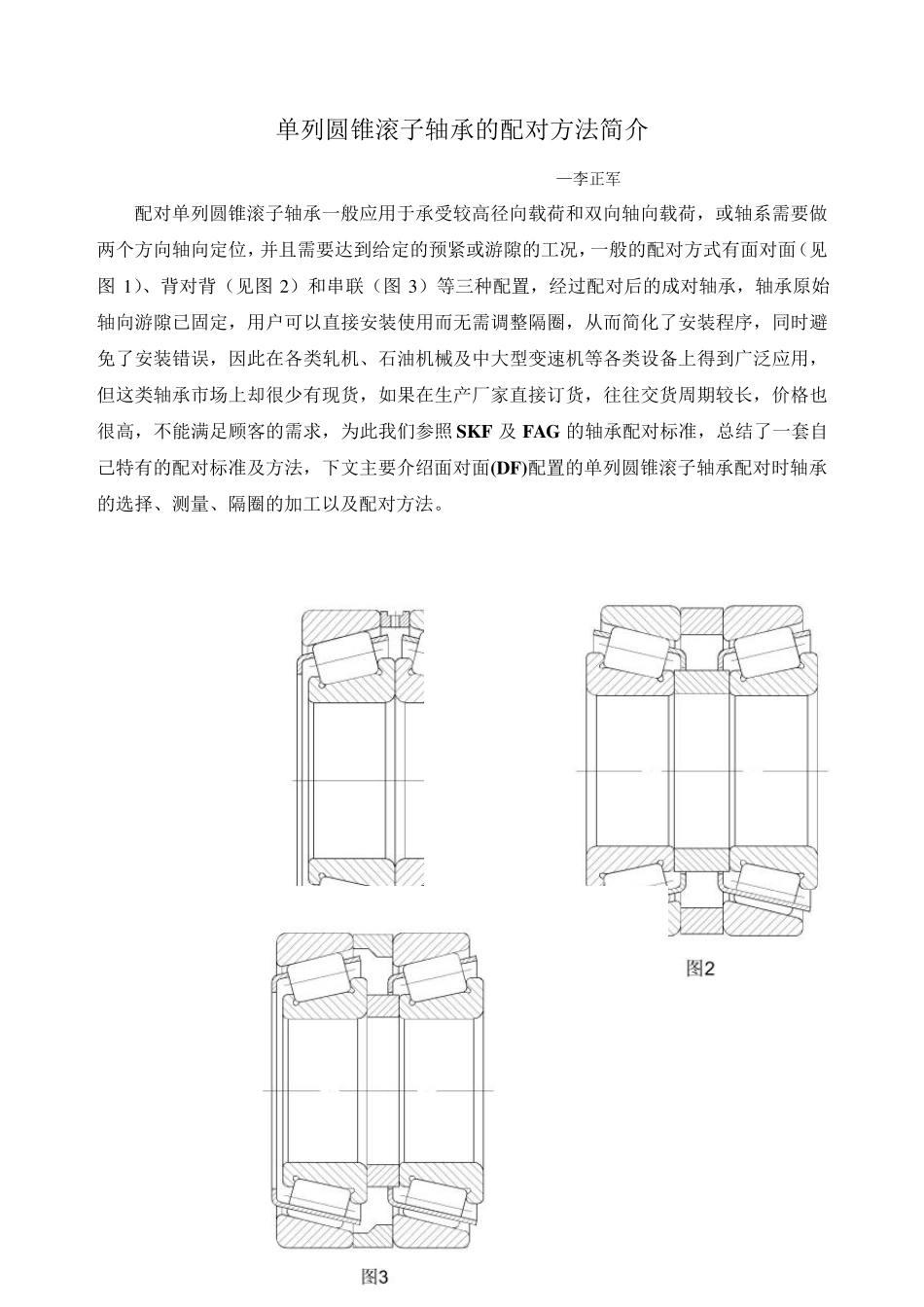

单列圆锥滚子轴承的配对方法简介 —李正军 配对单列圆锥滚子轴承一般应用于承受较高径向载荷和双向轴向载荷,或轴系需要做两个方向轴向定位,并且需要达到给定的预紧或游隙的工况,一般的配对方式有面对面(见图 1 )、背对背(见图 2 )和串联(图 3 )等三种配置,经过配对后的成对轴承,轴承原始轴向游隙已固定,用户可以直接安装使用而无需调整隔圈,从而简化了安装程序,同时避免了安装错误,因此在各类轧机、石油机械及中大型变速机等各类设备上得到广泛应用,但这类轴承市场上却很少有现货,如果在生产厂家直接订货,往往交货周期较长,价格也很高,不能满足顾客的需求,为此我们参照SKF 及 FAG 的轴承配对标 准 ,总 结 了一套 自己 特 有的配对标 准 及方法,下 文 主 要介绍 面对面(DF)配置的单列圆锥滚子轴承配对时轴承的选 择 、测 量 、隔圈的加 工以及配对方法。 1. 配对时轴承轴向内部游隙参照SKF 标准,根据不同系列按表1 选取 表1 由于推荐值的范围为安全使用范围,对于游隙如果客户不做要求,配对时一般会按中间值选取,客户如果有具体经验值亦可采取,但数值应尽量在标准范围内。 2.面对面配对轴承的配对 2.1 配对用单列圆锥滚子轴承的选用和检测 选用符合 GB307.1 标准中P0 级精度的单列圆锥滚子轴承(图 4),首先测量轴承外圈两端面平行差Vcs 应符合GB307.1 标准中同一尺寸段向心轴承的规定,不符合者剔除不用。 2.2 外隔圈的设计 外隔圈的结构及技术要求见图 5 2.2.1 外隔圈外径 Dc Dc=D-(0.2~ r3) 式中:D-轴承外径,r3-轴承外圈窄端面外倒角 2.2.2 外隔圈内径 dc dc=D2 , 对于小型轴承和大接触角轴承,由于外圈窄端面较窄,外隔圈壁厚很小,为了增加外隔圈的强度,也可以按下式设计 D2>dc>D 保 式中:D2-轴承外圈窄端面内径,D 保-窗式冲压保持架最大外径。 2.2.3 外隔圈宽度Cc 外隔圈宽度尺寸Cc 为理论毛坯尺寸,Cc=(T-C)*2+1 ~2mm 外隔圈最终两端面平行差不应超过单套轴承外圈两端面平行差。 2.2.4 外隔圈油槽、油孔的设计 外隔圈油槽宽度Cy=1/2Cc 外隔圈油槽深度Hy=0.5-1.5mm 外隔圈油孔直径 dy=Cy-2 ~4 外隔圈油孔数量 Z=4 ~8(具体数量根据隔圈大小确定) 3 .成对轴承轴向游隙的测量、隔圈加工调整和最终检测 3.1 面对面配对轴承轴向游隙的测量 图6 将3 块同高垫块放于平板上,按照图6 所示将轴承放置于等高块上(等...
