单层工业厂房结构设计

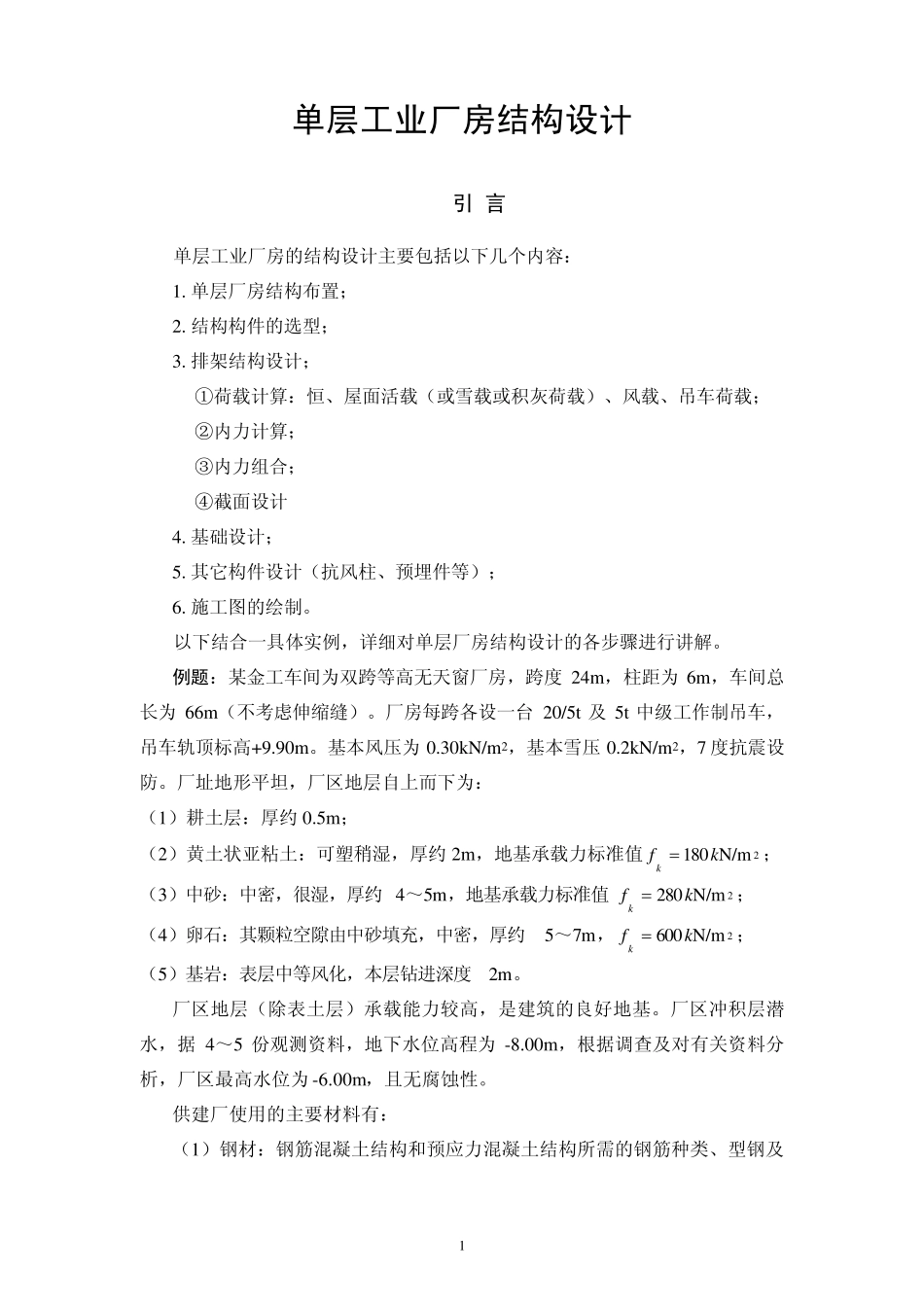

1 单层工业厂房结构设计 引 言 单层工业厂房的结构设计主要包括以下几个内容： 1. 单层厂房结构布置； 2. 结构构件的选型； 3. 排架结构设计； ①荷载计算：恒、屋面活载（或雪载或积灰荷载）、风载、吊车荷载； ②内力计算； ③内力组合； ④截面设计 4. 基础设计； 5. 其它构件设计（抗风柱、预埋件等）； 6. 施工图的绘制。 以下结合一具体实例，详细对单层厂房结构设计的各步骤进行讲解。 例题：某金工车间为双跨等高无天窗厂房，跨度 24m，柱距为 6m，车间总长为 66m（不考虑伸缩缝）。厂房每跨各设一台 20/5t及 5t中级工作制吊车，吊车轨顶标高+9.90m。基本风压为 0.30kN/m2，基本雪压 0.2kN/m2，7 度抗震设防。厂址地形平坦，厂区地层自上而下为： （1）耕土层：厚约 0.5m； （2）黄土状亚粘土：可塑稍湿，厚约 2m，地基承载力标准值2N/m180kfk ； （3）中砂：中密，很湿，厚约 4～5m，地基承载力标准值2N/m280kfk ； （4）卵石：其颗粒空隙由中砂填充，中密，厚约5～7m，2N/m600kfk ； （5）基岩：表层中等风化，本层钻进深度2m。 厂区地层（除表土层）承载能力较高，是建筑的良好地基。厂区冲积层潜水，据 4～5 份观测资料，地下水位高程为 -8.00m，根据调查及对有关资料分析，厂区最高水位为 -6.00m，且无腐蚀性。 供建厂使用的主要材料有： （1）钢材：钢筋混凝土结构和预应力混凝土结构所需的钢筋种类、型钢及 2 钢板可保证供应并备有各种规格。 （2）水泥：普通硅酸盐水泥，可配制C10～C40 级混凝土。 （3）砖：普通粘土空心砖，强度等级为MU7.5。 （4）其它：如砂石、石灰等地方材料均能按设计要求供应。柱子可在现场预制。该项目的施工单位有较高的施工水平，如果设计采用国家标准图及普通作法，其施工质量均能达到设计及施工验收规范的要求。 建筑构造： （1）屋面：卷材防水屋面，其做法为： 三毡四油上铺小石子防水层 80mm 泡沫砼保温层 20mm 厚 1：3 水泥砂浆找平层 预应力混凝土大型屋面板 （2）墙体：240mm 厚砖墙，水泥砂浆粉刷内外墙面，铝合金门窗。 （3）地面：室内为混凝土地面，室内外高差 150mm。 设计任务： 1．单层厂房结构布置； 2．选用标准构件； 3．排架柱及柱下基础设计。 设计内容： 1．确定上、下柱的高度及截面尺寸； 2．选用屋面板、天窗架、屋架、基础梁、吊车梁及轨道连接件； 3．计算排架所承受的各项荷载； 4．计...
