单片机Multisim10仿真步骤

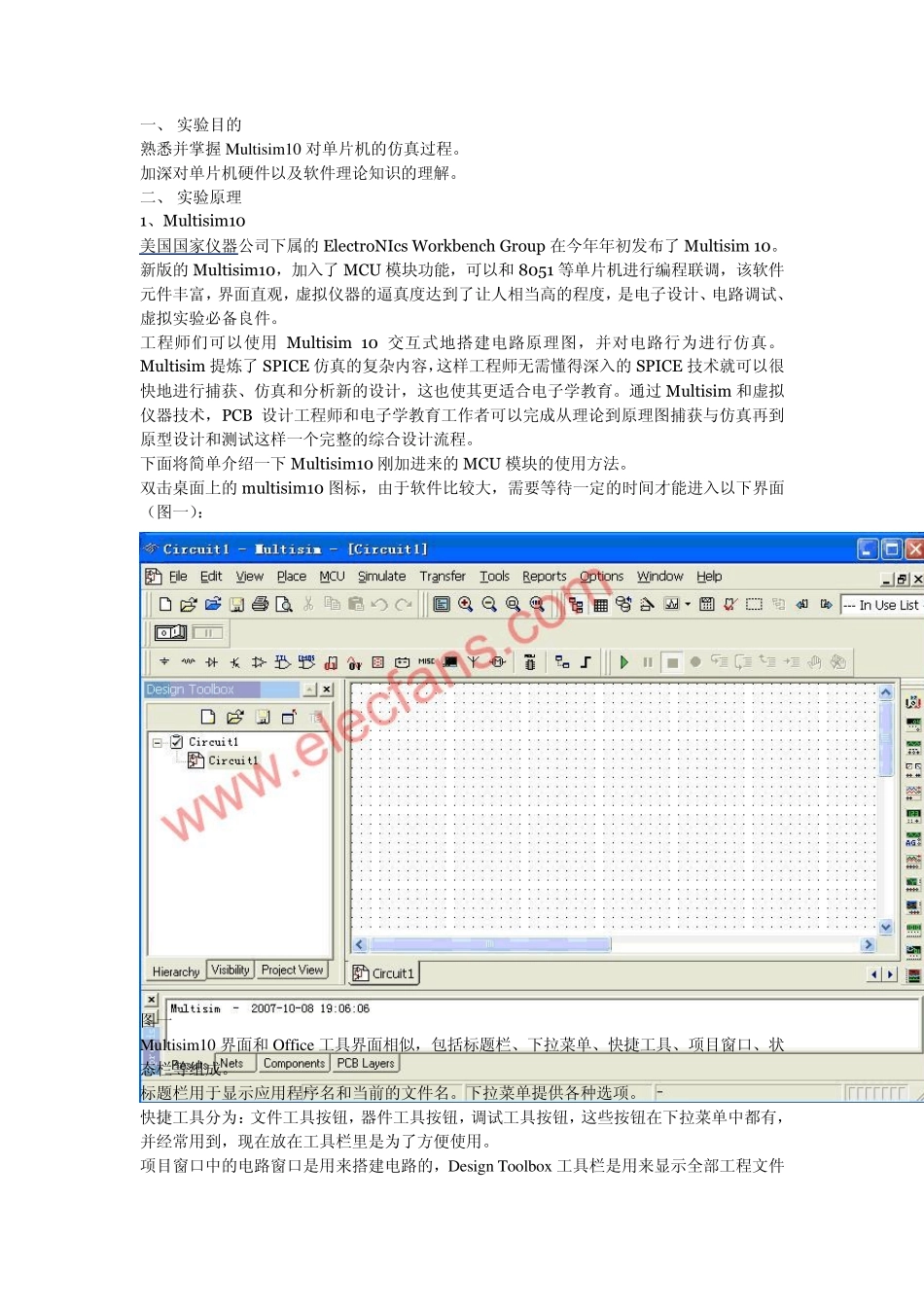

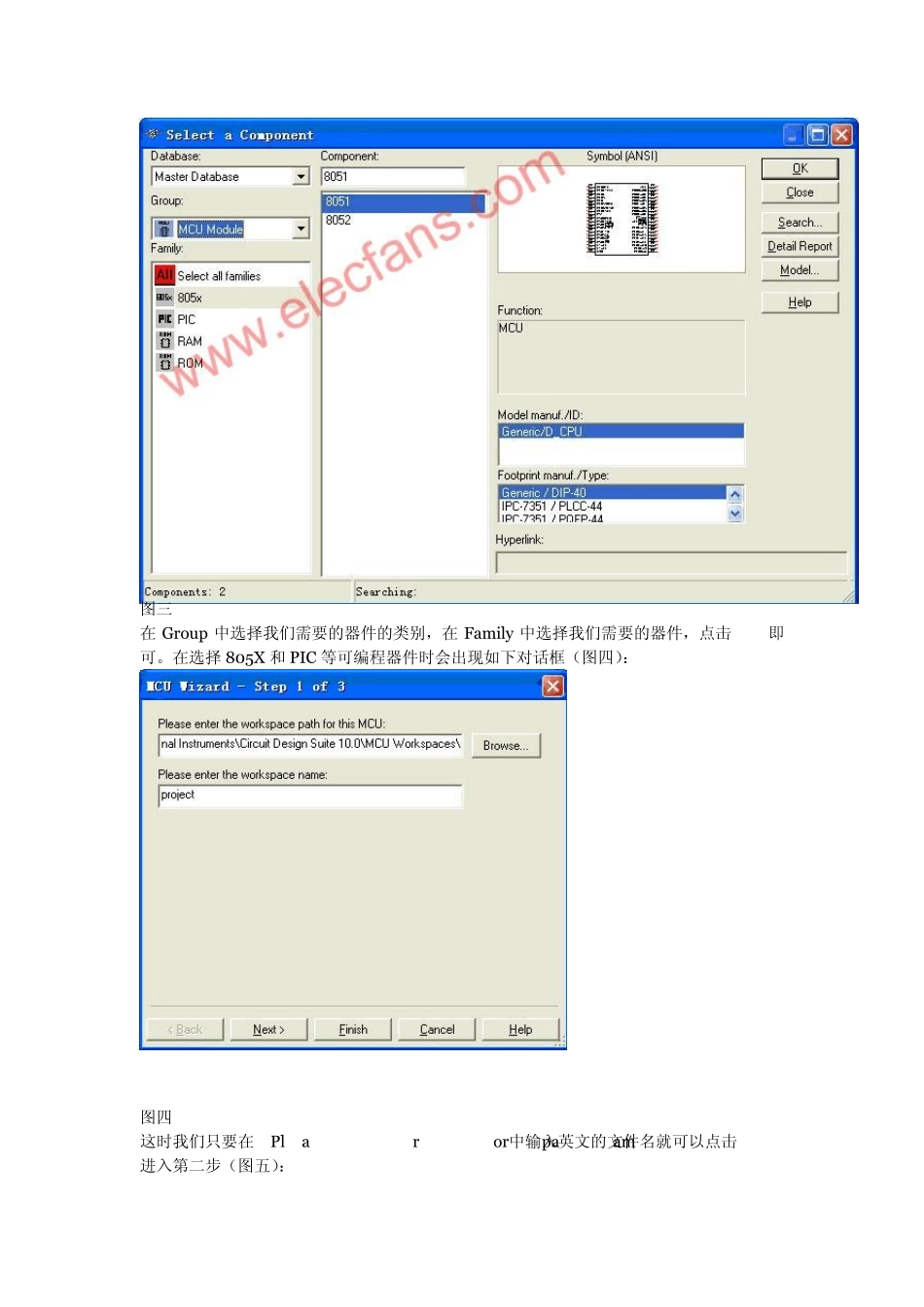

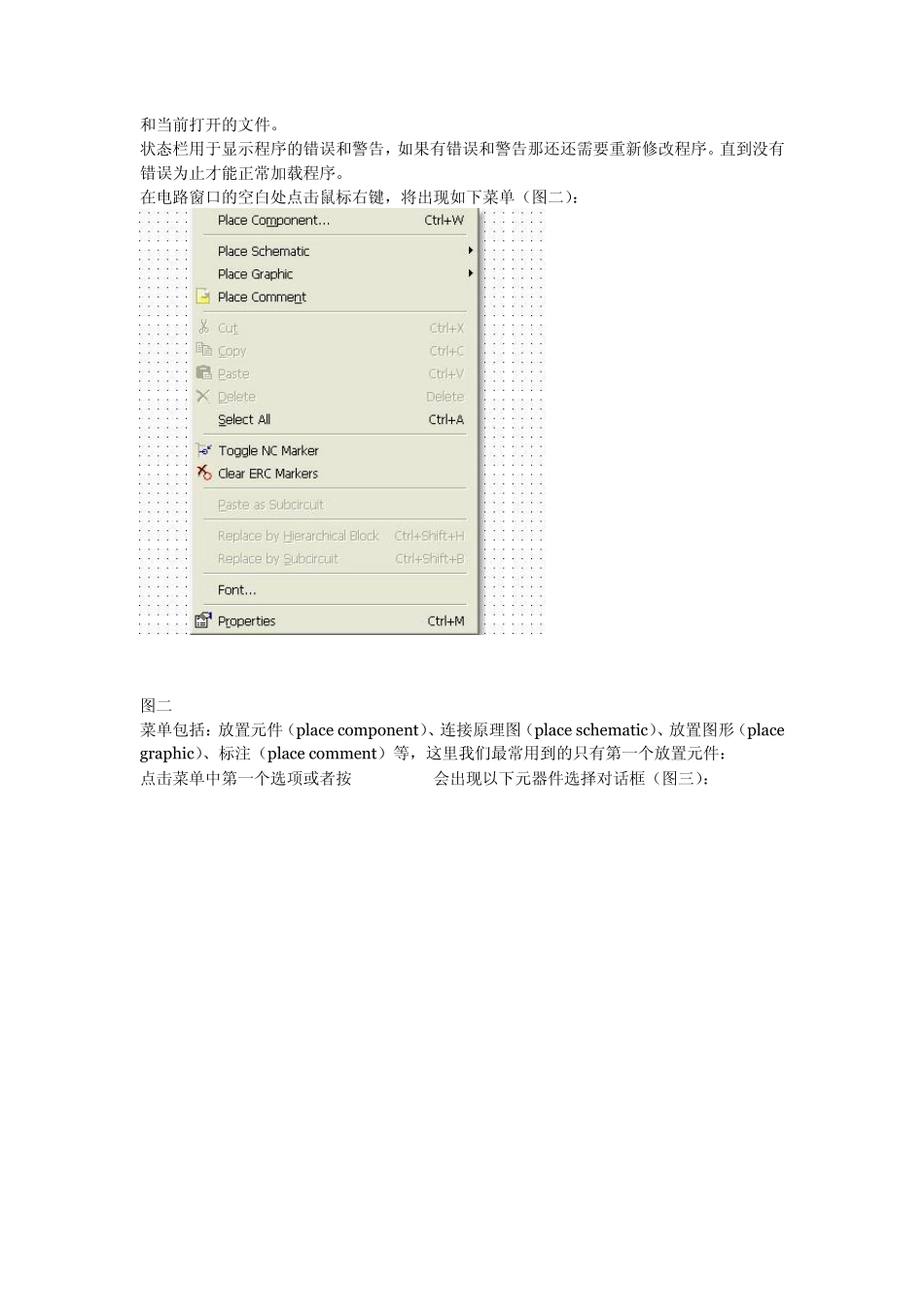

一、 实验目的 熟悉并掌握 Mu ltisim10 对单片机的仿真过程。 加深对单片机硬件以及软件理论知识的理解。 二、 实验原理 1、Mu ltisim10 美国国家仪器公司下属的 ElectroNIcs Workbench Grou p 在今年年初发布了 Mu ltisim 10。新版的 Mu ltisim10，加入了 MCU 模块功能，可以和 8051 等单片机进行编程联调，该软件元件丰富，界面直观，虚拟仪器的逼真度达到了让人相当高的程度，是电子设计、电路调试、虚拟实验必备良件。 工程师们可以使用 Mu ltisim 10 交互式地搭建电路原理图，并对电路行为进行仿真。Mu ltisim 提炼了 SPICE 仿真的复杂内容，这样工程师无需懂得深入的 SPICE 技术就可以很快地进行捕获、仿真和分析新的设计，这也使其更适合电子学教育。通过 Mu ltisim 和虚拟仪器技术，PCB 设计工程师和电子学教育工作者可以完成从理论到原理图捕获与仿真再到原型设计和测试这样一个完整的综合设计流程。 下面将简单介绍一下 Mu ltisim10 刚加进来的 MCU 模块的使用方法。 双击桌面上的 mu ltisim10 图标，由于软件比较大，需要等待一定的时间才能进入以下界面（图一）： 图一 Mu ltisim10 界面和 Office 工具界面相似，包括标题栏、下拉菜单、快捷工具、项目窗口、状态栏等组成。 标题栏用于显示应用程序名和当前的文件名。下拉菜单提供各种选项。 快捷工具分为：文件工具按钮，器件工具按钮，调试工具按钮，这些按钮在下拉菜单中都有，并经常用到，现在放在工具栏里是为了方便使用。 项目窗口中的电路窗口是用来搭建电路的，Design Toolbox 工具栏是用来显示全部工程文件和当前打开的文件。 状态栏用于显示程序的错误和警告，如果有错误和警告那还还需要重新修改程序。直到没有错误为止才能正常加载程序。 在电路窗口的空白处点击鼠标右键，将出现如下菜单（图二）： 图二 菜单包括：放置元件（place component）、连接原理图（place schematic）、放置图形（place graphic）、标注（place comment）等，这里我们最常用到的只有第一个放置元件： 点击菜单中第一个选项或者按“CTRL+W”会出现以下元器件选择对话框（图三）： 图三 在Group 中选择我们需要的器件的类别，在Family 中选择我们需要的器件，点击“OK”即可。在选择805X 和 PIC 等可编程器件时会出现如下对话框（图四）： 图四 这时我们只要在“Please enter the workspace name”中输入英文...
