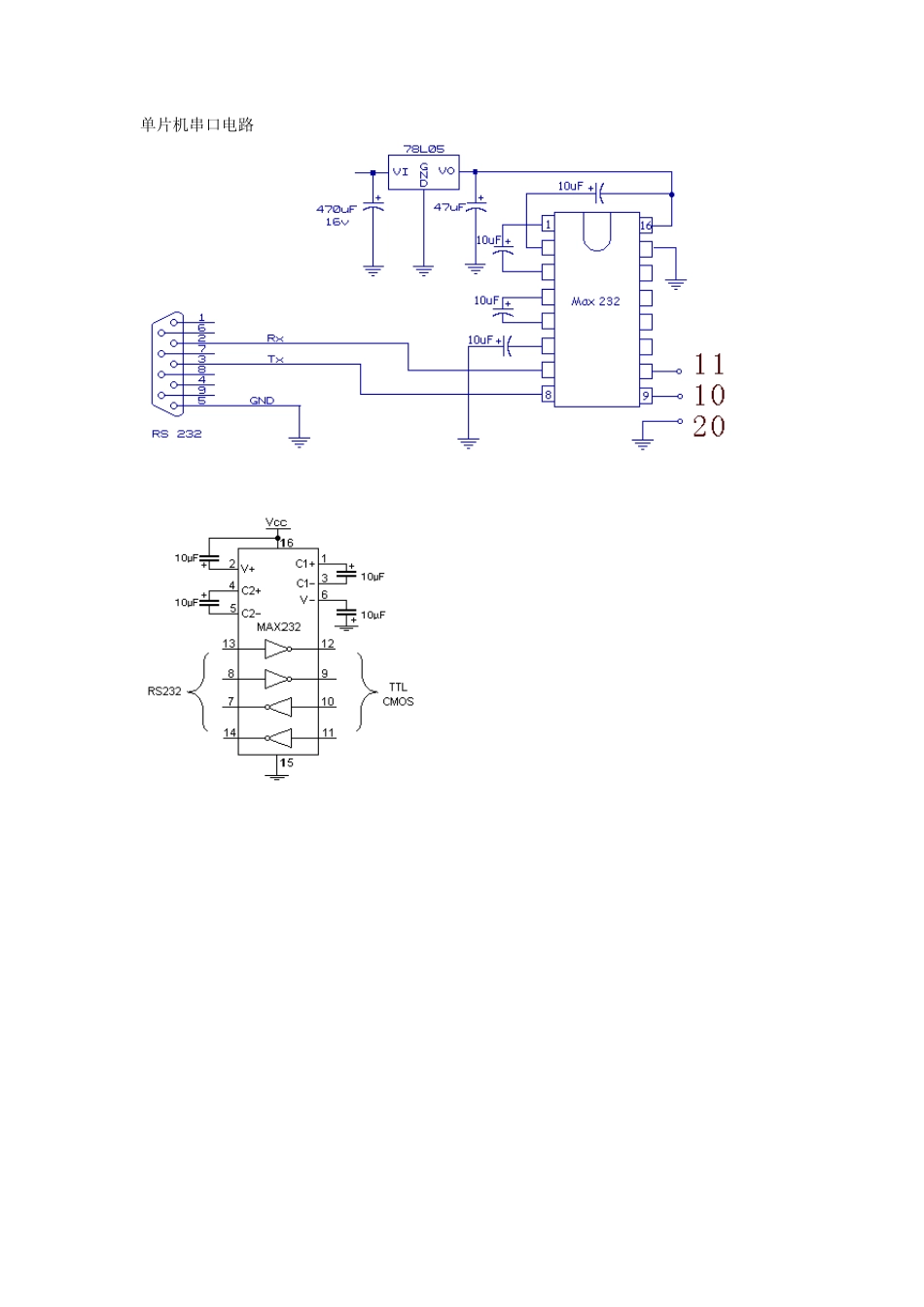

单片机串口电路

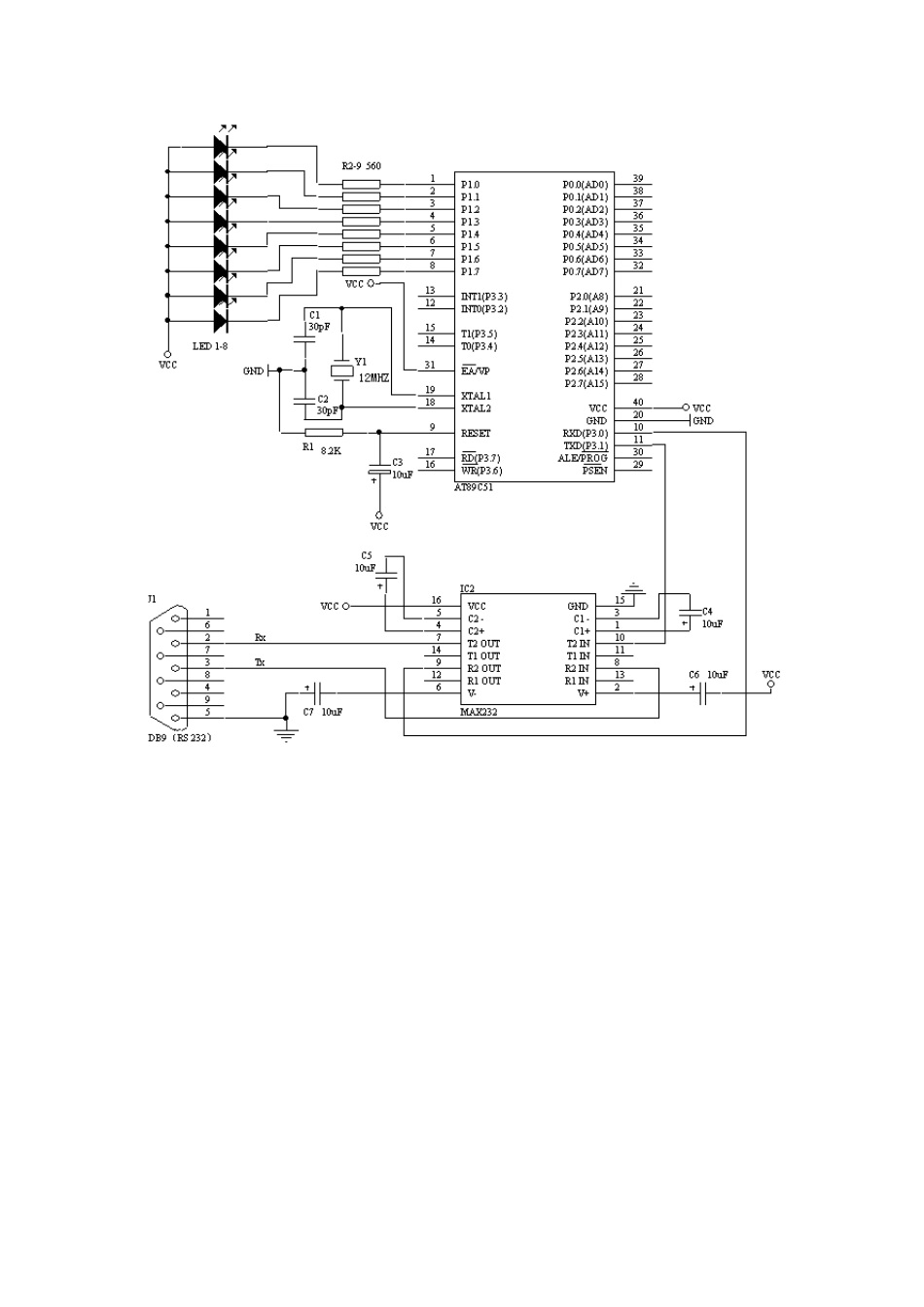

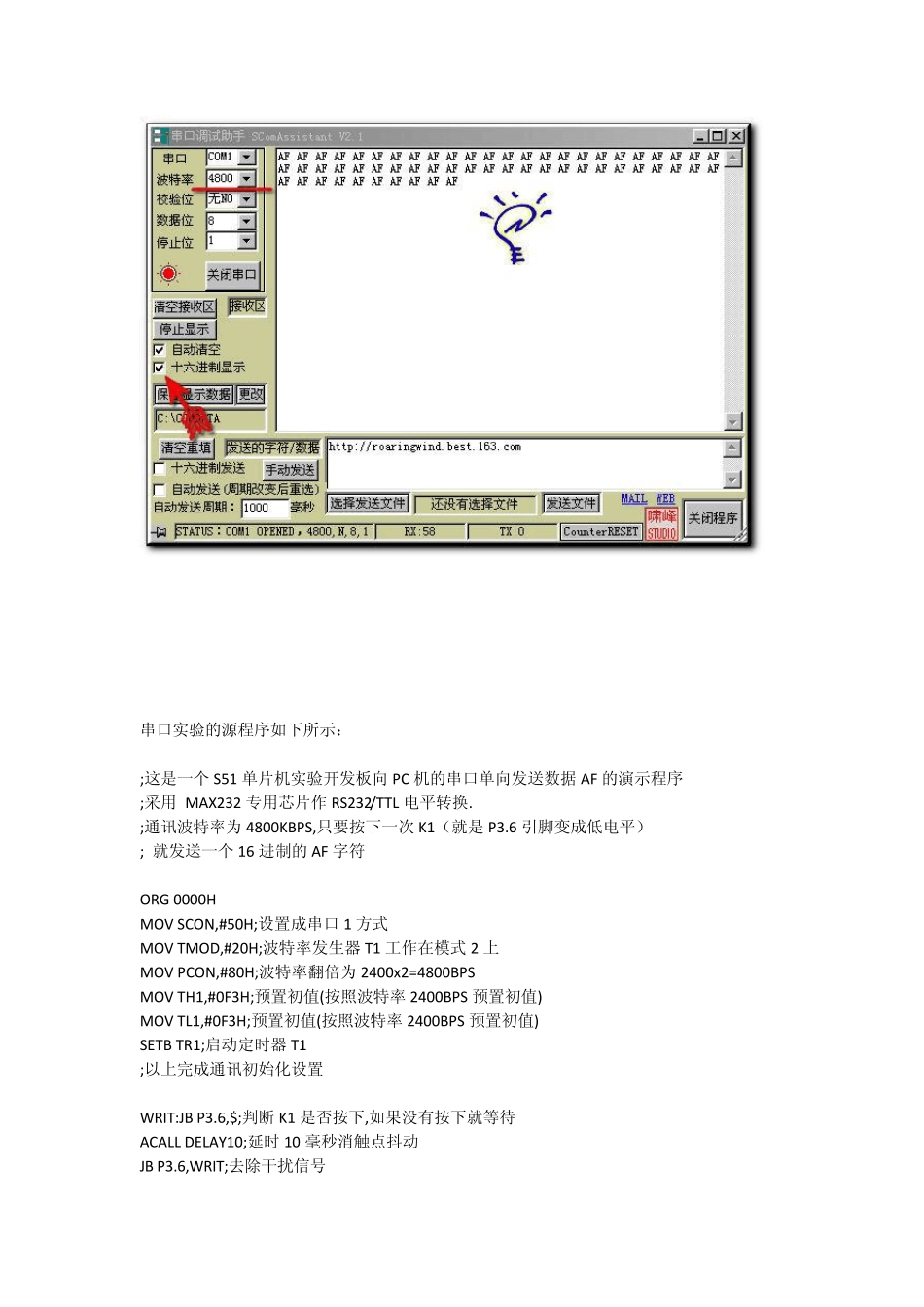

单片机串口电路 串口实验的源程序如下所示： ;这是一个 S51 单片机实验开发板向 PC 机的串口单向发送数据 AF 的演示程序 ;采用 MAX232 专用芯片作 RS232/TTL 电平转换. ;通讯波特率为 4800KBPS,只要按下一次 K1（就是P3.6 引脚变成低电平） ; 就发送一个 16 进制的AF 字符 ORG 0000H MOV SCON,#50H;设置成串口1 方式 MOV TMOD,#20H;波特率发生器 T1 工作在模式 2 上 MOV PCON,#80H;波特率翻倍为 2400x2=4800BPS MOV TH1,#0F3H;预置初值(按照波特率 2400BPS 预置初值) MOV TL1,#0F3H;预置初值(按照波特率 2400BPS 预置初值) SETB TR1;启动定时器 T1 ;以上完成通讯初始化设置 WRIT:JB P3.6,$;判断 K1 是否按下,如果没有按下就等待 ACALL DELAY10;延时 10 毫秒消触点抖动 JB P3.6,WRIT;去除干扰信号 JNB P3.6,$;等待按键松开 MOV A,#0AFH;将16 进制的字符AF 发送到串口去 MOV SBUF,A;将AF 通过串口发送出去 AJMP WRIT ;10 毫秒延时子程序 DELAY10:MOV R4,#20 D2:MOV R5,#248 DJNZ R5,$ DJNZ R4,D2 RET END ;=============两机串口通讯程序(主机)===================== ; ; 功 能: 使用串行中断,接收数据并显示 ; 硬件环境: 自制单片机实验板 ; 软件环境: 伟福 V3.20 ; Create date: 2004_07_26 ; First Modify: 2004_07_26 ; second Modify: ; Last Modify: 2004_07_26 ; Author: Sujiande ; ;===========预定义=================== LED0 EQU 40H ;预定义数码管 LED1 EQU 41H ;预定义数码管 LED2 EQU 42H ;预定义数码管 LED3 EQU 43H ;预定义数码管 LED4 EQU 44H ;预定义数码管 LED5 EQU 45H ;预定义数码管 LED6 EQU 46H ;预定义数码管 LED7 EQU 47H ;预定义数码管 SDA BIT P0.1 ; 定义数据线引脚定义 SCL BIT P0.0 ; 定义时钟线引脚定义 ;--------------------------- ORG 0000H ;主程序入口 AJMP MAIN ;跳转到主程序 ORG 0100H ;主程序在 ROM 中存放位置 ;===============主程序===================== MAIN: MOV LED0,#00H ;赋初值 MOV LED1,#00H MOV LED2,#16 ;赋初值为16, 数码管显示代码为: 灭 MOV LED3,#16 MOV LED4,#16 MOV LED5,#16 MOV LED6,#16 MOV LED7,#16 ;-------------------- ;MOV DPTR,#TABLE ; 赋显示代码首地址 MOV R1,...
