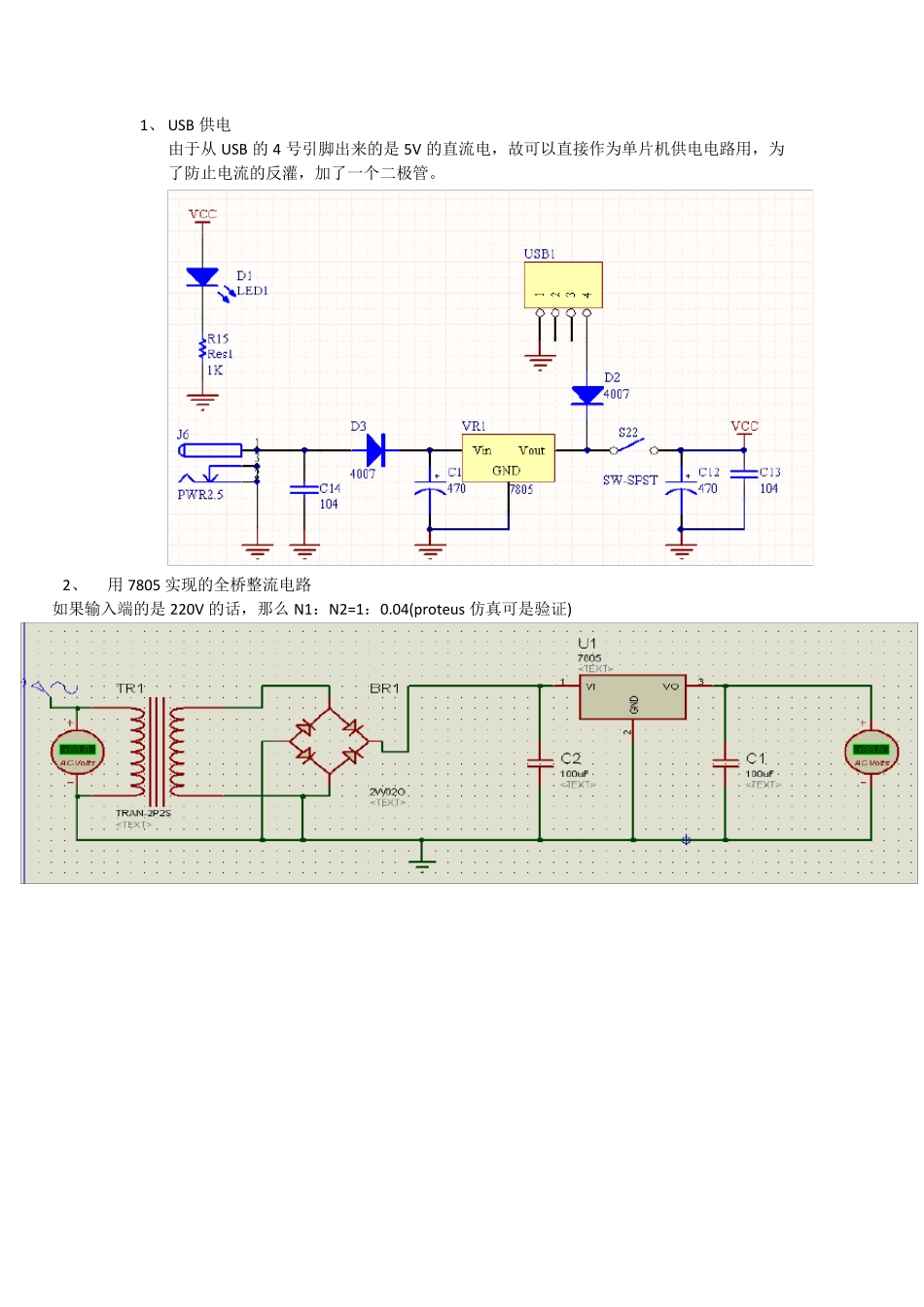

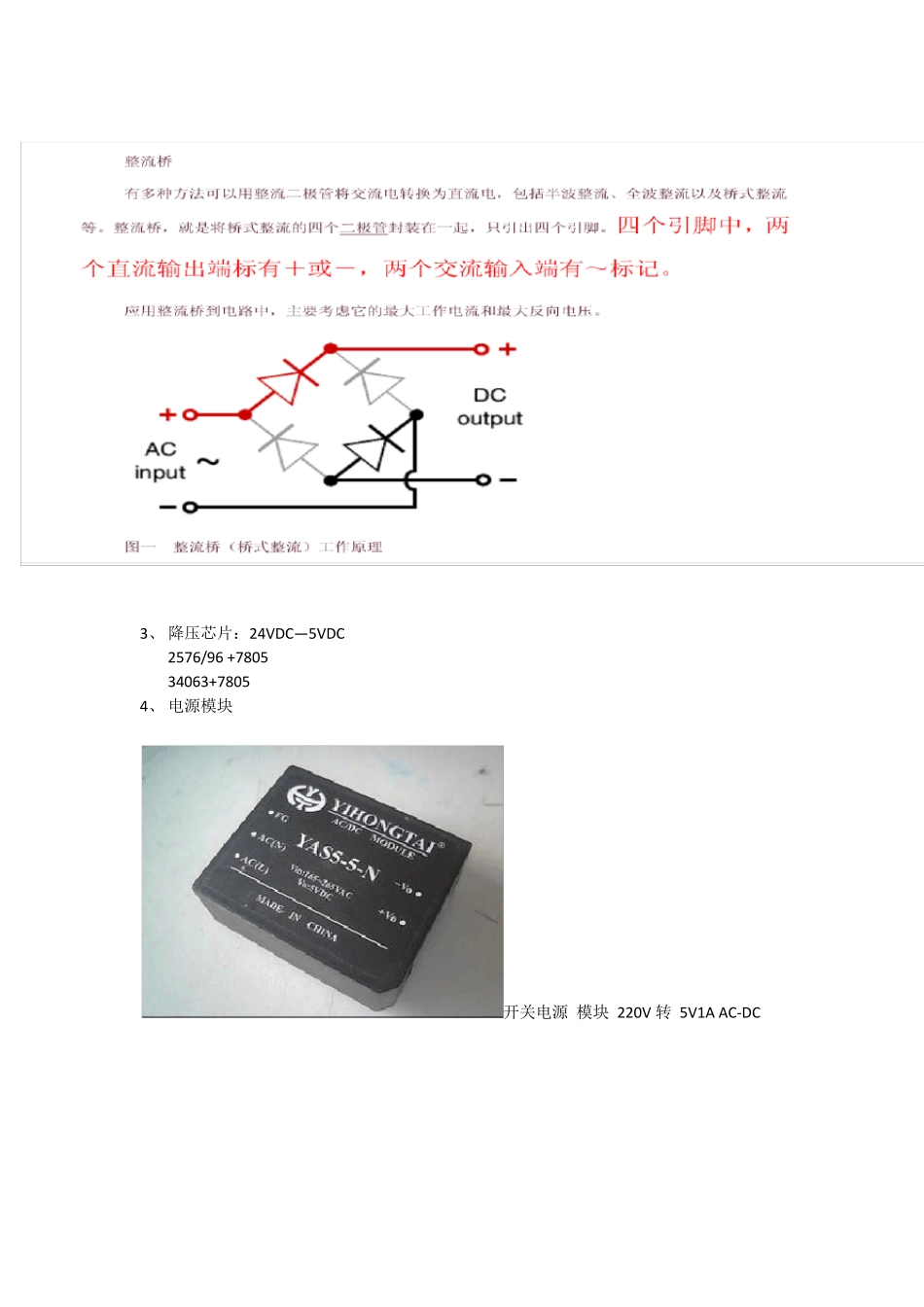

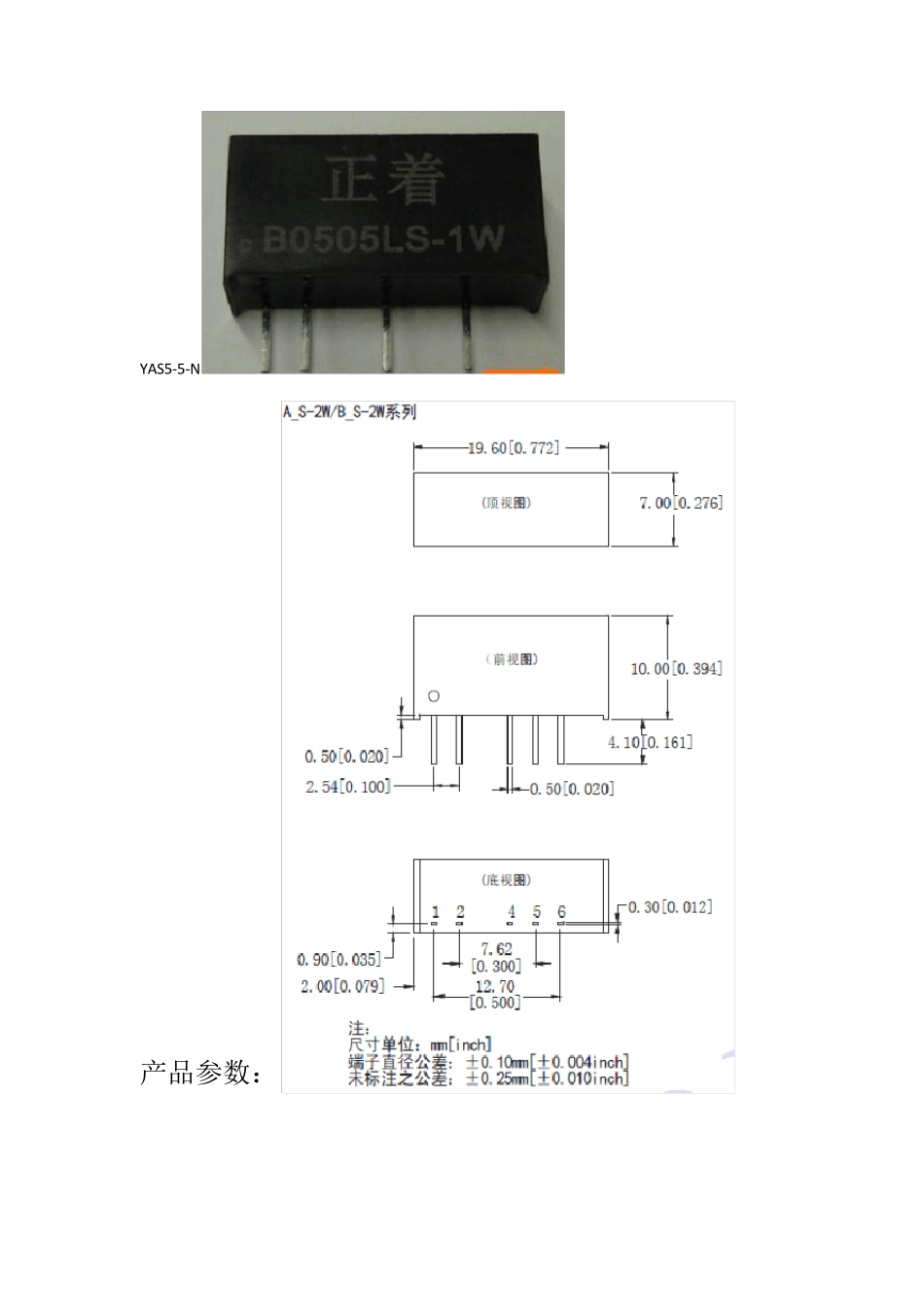

1、 USB 供电 由于从 USB 的 4 号引脚出来的是 5V 的直流电，故可以直接作为单片机供电电路用，为了防止电流的反灌，加了一个二极管。 2、 用 7805 实现的全桥整流电路 如果输入端的是 220V 的话，那么 N1：N2=1：0.04(proteu s 仿真可是验证) 3、 降压芯片：24VDC— 5VDC 2576/96 +7805 34063+7805 4、 电源模块 开关电源 模块 220V 转 5V1A AC-DC YAS5-5-N 产品参数： \隔离型AC/DC 模块电源/最高效开关电源模块 DC5V 3W 隔离型AC/DC 模块电源MS20-5-600 AC85~264V Input, DC5V 600mA Output ●产品特点 隔离式高效开关电源模块， 输出功率 3W,短时间可达 4W， 具有过载保护、过电流保护、内部热关断保护功能 电磁兼容性好，输出纹波噪声小，瞬变响应快, 体积微型化，方便的 PCB 插入方式安装 灌封封装，防潮防湿 通过 CE 认证，符合 ROHS 要求 ●绝对最大额定值 参数 符号 极限值 单位 输入电压 Vi 264 Vac 输出电流 Io 600 mApk 工作温度范围 Topr -20to85 °C 存储温度范围 Tstg -20to95 °C ● 电学特性 参数 符号 最小值 典型值 最大值 单位 条件 输入电压范围Vi 85 220 264 V AC(120-370VDC) 输出电压 Vo 4.9 5.0 5.1 V Vi=220V,Io=300mA 输出电流 Io 0 - 600 mA Vi=220V 线性调节 Vr - 0.005 0.01 V Vi=85to264V,Io=300mA 负载调节 Vl - 0.05 0.1 V Vi=220V,Io=0to300mA 输出纹波电压Vp - 0.05 0.10 Vp-p Vi=220V,Io=300mA 功率转换效率 ∩ 64 68 - % Vi=220V,Io=600mA ● 应用电路 ZNR是浪涌吸收器，可以是压敏电阻，也可以是瞬态电压抑制二极管，单向或双向电压抑制。主要用于突发电压抑制，比如雷电、静电、电路形成的尖峰信号等，起保护作用，电路中并联使用。 不是体效应二极，是快速二极管，速度远快于普通二极管。
