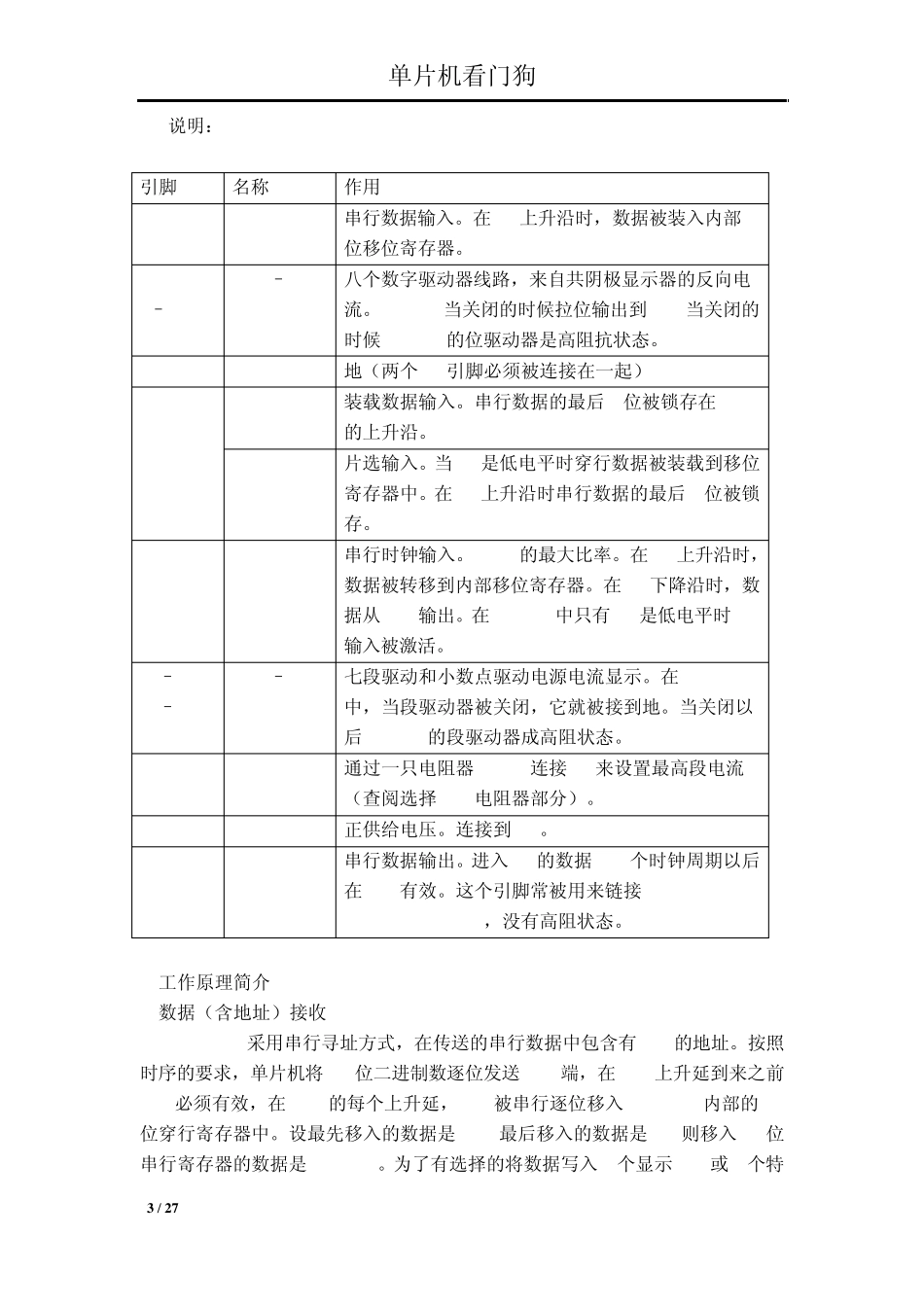

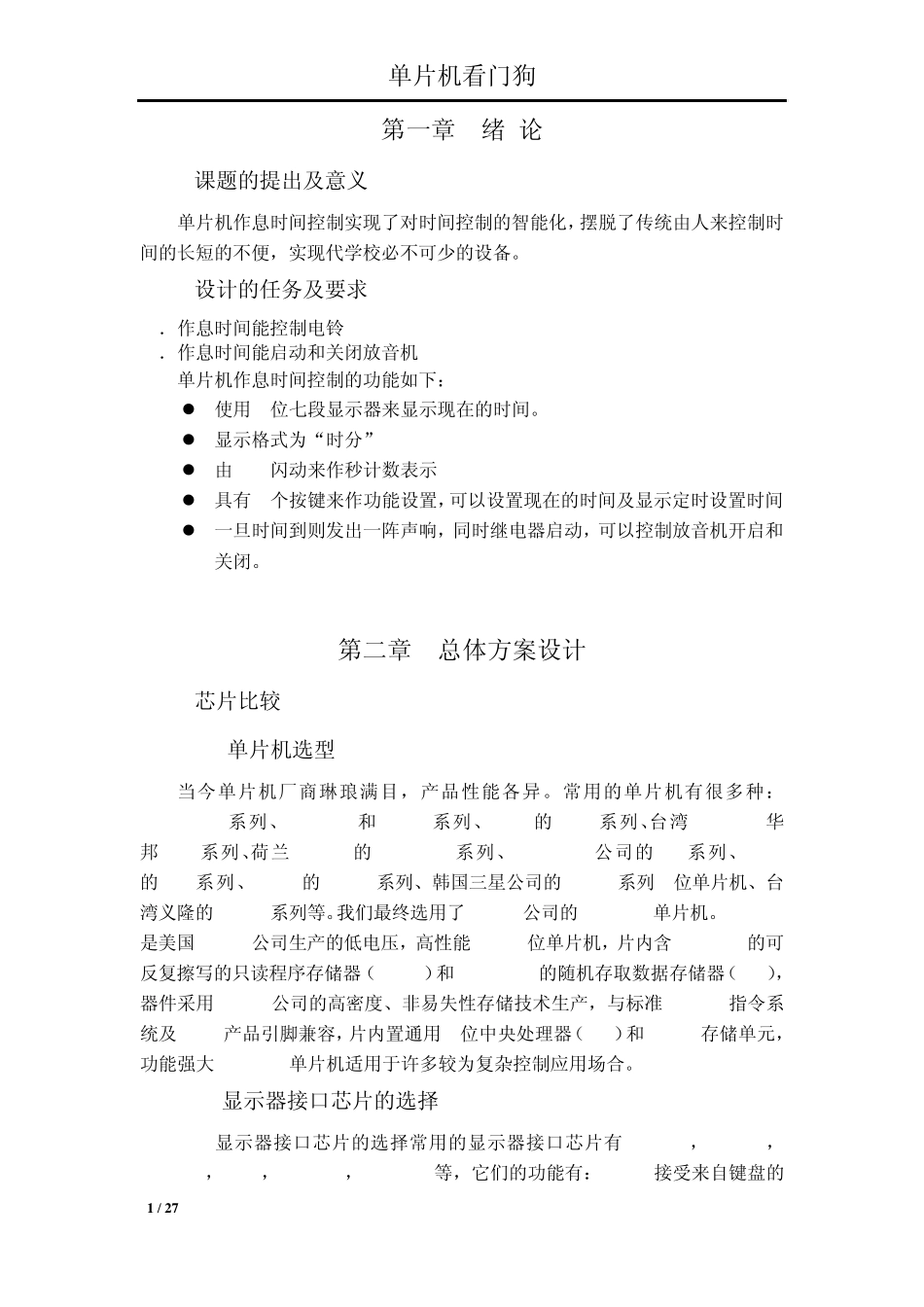

单片机看门狗 1 / 27 第一章 绪 论 1. 1 课题的提出及意义 单片机作息时间控制实现了对时间控制的智能化,摆脱了传统由人来控制时间的长短的不便,实现代学校必不可少的设备。 1. 2 设计的任务及要求 1.作息时间能控制电铃 2.作息时间能启动和关闭放音机 单片机作息时间控制的功能如下: 使用4位七段显示器来显示现在的时间。 显示格式为“时分” 由LED闪动来作秒计数表示 具有 4个按键来作功能设置,可以设置现在的时间及显示定时设置时间 一旦时间到则发出一阵声响,同时继电器启动,可以控制放音机开启和关闭。 第二章 总体方案设计 2. 1 芯片比较 2.1.1 单片机选型 当今单片机厂商琳琅满目,产品性能各异。常用的单片机有很多种:Intel8051系列、Motorola和M68HC系列、Atmel的AT89系列、台湾 Winbond(华邦)W78系列、荷兰 Pilips的PCF80C51系列、Microchip公司的PIC系列、Zilog的Z86系列、Atmel的AT90S系列、韩国三星公司的KS57C系列 4位单片机、台湾义隆的EM-78系列等。我们最终选用了ATMEL公司的AT89C52单片机。AT89C52是美国 ATMEL公司生产的低电压,高性能CMOS8位单片机,片内含 8Kbytes的可反复擦写的只读程序存储器(PEROM)和256bytes的随机存取数据存储器(RAM),器件采用ATMEL公司的高密度、非易失性存储技术生产,与标准 MCS-51指令系统及8052产品引脚兼容,片内置通用8位中央处理器(CPU)和FLASH存储单元,功能强大 AT89C52单片机适用于许多较为复杂控制应用场合。 2.1.2显示器接口芯片的选择 LED显示器接口芯片的选择常用的显示器接口芯片有 CD4511,CD4513,MC14499,8279,MAX7219,74HC164等,它们的功能有:1.CPU接受来自键盘的单片机看门狗 2 / 27 输入数据,并作预处理;2.数据显示的管理和数据显示器的控制。CD4511是BCD锁存,7段译码,驱动器,但在显示6和9时,显示为b和q,不是很好看。CD4513是BCD锁存,7段译码,驱动器(消隐),但现在市面上不好买。MC14499为串行输入BCD码——十进制译码驱动器,用它来构成单片机应用系统的显示器接口,可以大大减少 I/O口线的占用数量。但是,由片内震荡器经过四分频的信号,经位译码后只能提供 4个位控信号,使信号的采集受到限制;并且,MC19944的价格偏高,也不经济。同样,8279为INTEL公司生产的通用键盘/显示器接口芯片,其内部设有 16*8显示数据RAM,若采用 8279管理键盘和显示器,可以减少软件程序,从...
