单相交流调压电路

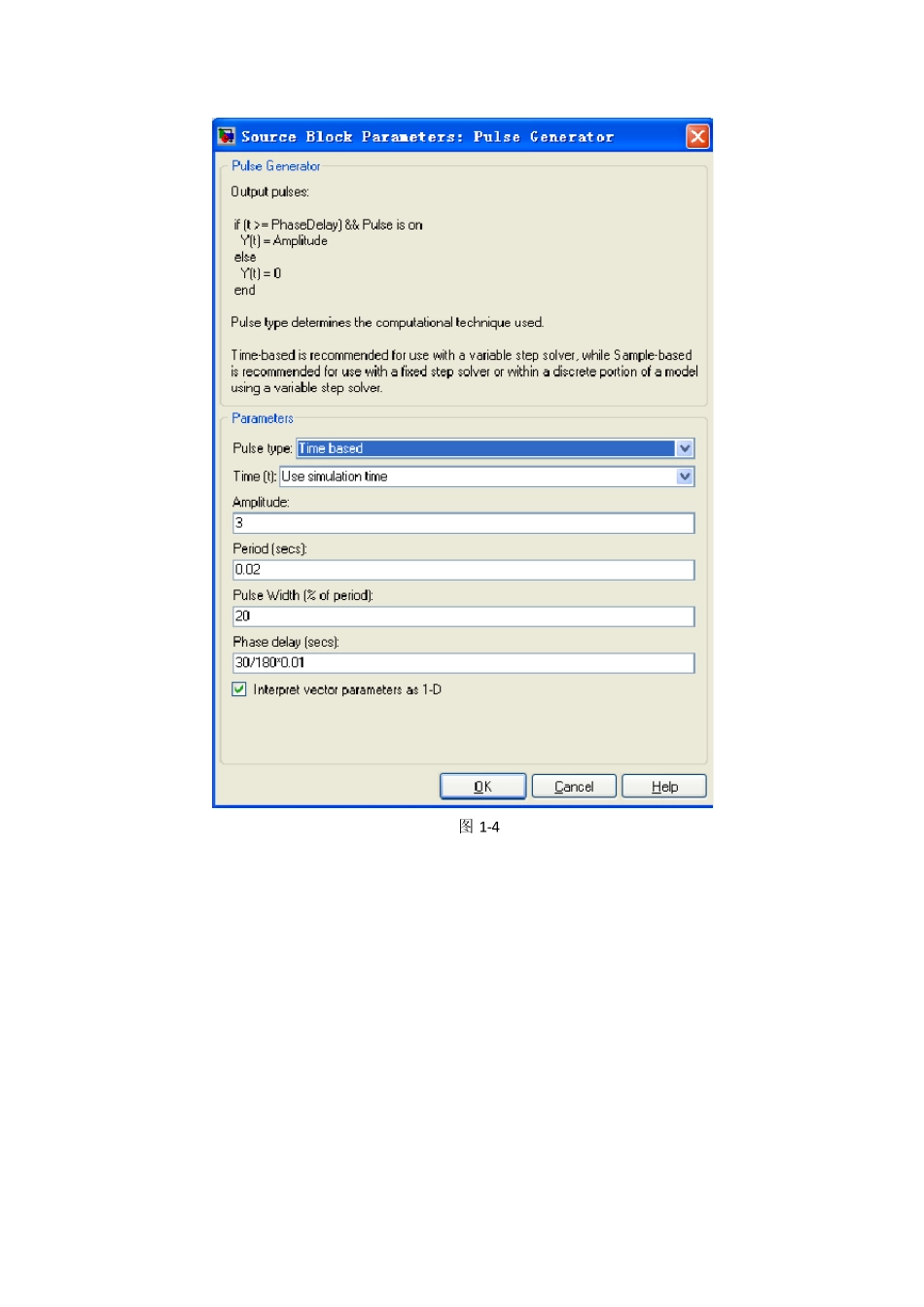

项目一 单相交流调压电路 一、单相交流调压电路（电阻性负载） （1） 原理图 单相交流调压电路，它用两只反并联的普通晶闸管或一只双向晶闸管与负载电阻 R 串联组成的电路，如图 1-1。 如图 1-1 （2） 工作原理 .以反并联电路为例进行分析，正半周 a 时刻触发 VT1 管，负半周 a 时刻触发 VT2管，输出电压波形为正负半周缺角相同的正弦波 （3） 建立模型仿真 根据原理图用 matalb 软件画出正确的仿真电路图，如图 1-2。 如图 1-2 仿真参数，算法（solver）ode15s，相对误差（relativetolerance）1e-3，开始时间 0 结束时间0.05s，如图1-3。 图1-3 第一个脉冲参数，振幅 3V，周期 0.02，占空比 20%，时相延迟 30/180*0.01 如图1-4 第二个脉冲参数，振幅 3V，周期 0.02，占空比 20%，时相延迟 30/180*0.01+0.01 如图1-4 图 1-4 图1-5 电源参数，频率50hz，电压 220v，如图1-6 图1-6 晶闸管参数，如图1-7 （4）仿真参数设置 设置触发脉冲α分别为30°、60、90、120°。与其产生的相应波形分别如图 1-8、图1-9、图 1-10、图 1-11。在波形图中第一列波为晶闸管电流波形，第二列波为晶闸管电压波形，第三列波为负载电流波形，第四列波为负载电压波形 图 1-8 图 1-9 图1-10 图1-11 （4）小结 在电源电压正半波（0~π 区间），晶闸管Ug1 承受正向电压，在ωt=α处触发晶闸管，晶闸管开始导通，形成负载电流Id，负载上有输出电压和电流。 在ωt=π 时刻，U2=0，电源电压自然过零，晶闸管电流小于维持电流而关断，负载电流为 0。 在电源电压负半波（π ~2π 区间），晶闸管Ug2 承受正向电压，在wt=a+180 度处触发晶闸管Ug2，Ug2 导通，而 Ug1 受反向电压，晶闸管不导通 直到电压电源U2 的下个周期的正半波，脉冲在ωt=2π +α处又触发Ug1 晶闸管，晶闸管再次被触发导通，输出电压和电流有加在负载上，如此不断反复。 二、单相交流调压（阻感性负载） （1）电路结构：当负载为电感线圈、交流电动机或变压器绕组时，这种负载称为阻感性负载，电路图如图 1-1 图 1-1 （4） 工作原理：工作情况与单相半波整流电路带电阻性负载时相似。当电源电压反向过零时，由于负载电感产生感应电动势阻止电流变化，故电流不能立即为零，此时晶闸管导通角@的大小不但与控制角 a 有关，而且与负载阻抗角&arctgw l/r有关。两只晶闸管门极的起始控制点分别定在电源电压每个半周的起始...
