单相半波可控整流电路建模仿真实训

单相半波可控整流电路建模仿真实训_第1页
1/18
单相半波可控整流电路建模仿真实训_第2页
2/18
单相半波可控整流电路建模仿真实训_第3页
3/18

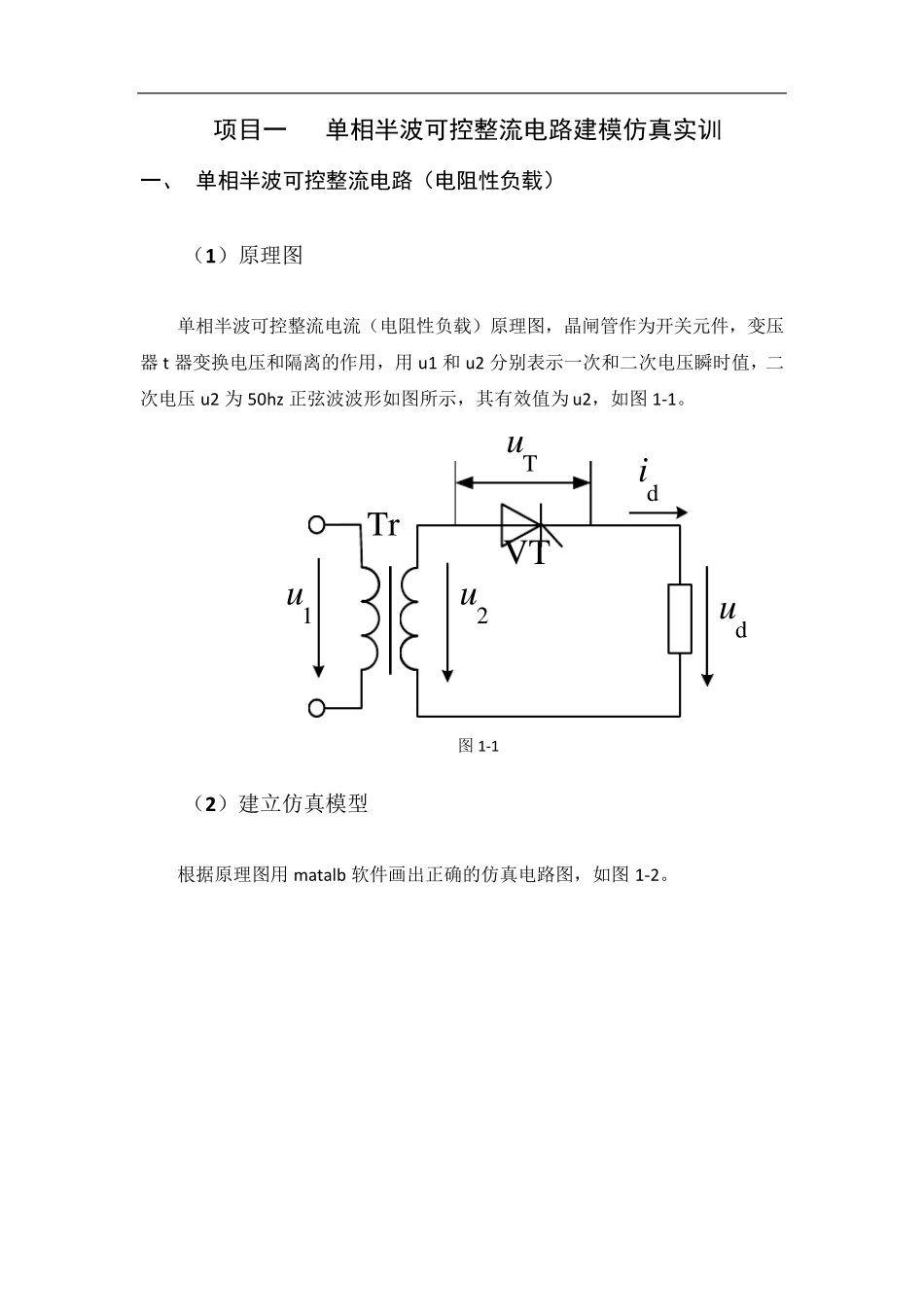

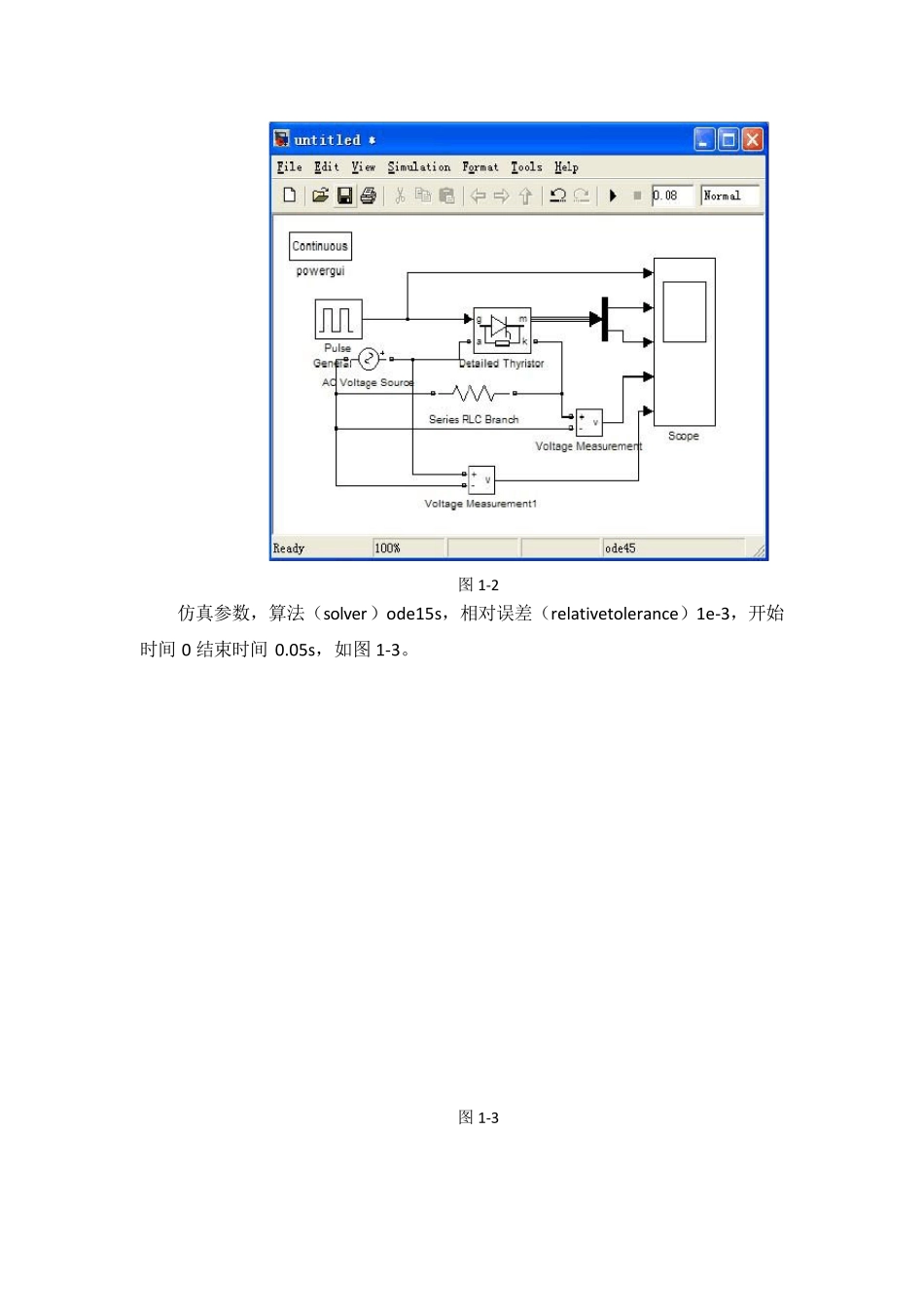

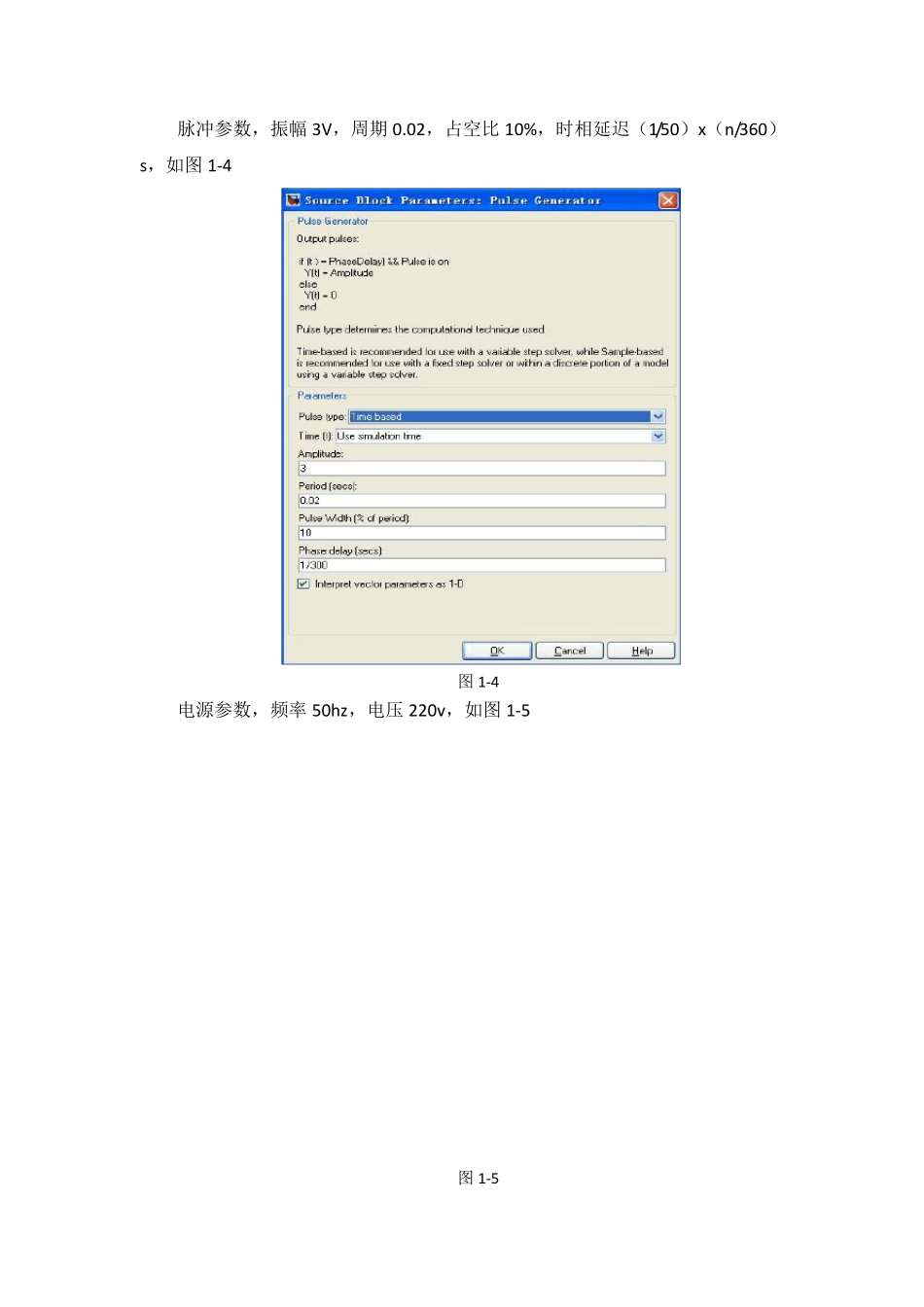

项目一 单相半波可控整流电路建模仿真实训 一、 单相半波可控整流电路(电阻性负载) (1)原理图 单相半波可控整流电流(电阻性负载)原理图,晶闸管作为开关元件,变压器t 器变换电压和隔离的作用,用u1 和u2 分别表示一次和二次电压瞬时值,二次电压u2 为50hz正弦波波形如图所示,其有效值为u2,如图1-1。 1u2uVTTududiTr 图1-1 (2)建立仿真模型 根据原理图用matalb 软件画出正确的仿真电路图,如图1-2。 图1-2 仿真参数,算法(solver)ode15s,相对误差(relativetolerance)1e-3,开始时间0 结束时间0.05s,如图1-3。 图1-3 脉冲参数,振幅 3V,周期 0.02,占空比 10%,时相延迟(1/50)x(n/360)s,如图 1-4 图 1-4 电源参数,频率 50hz,电压 220v,如图 1-5 图 1-5 晶闸管参数,如图1-6 图1-6 (3 )仿真参数设置 设置触发脉冲α分别为0°、30°、90°、120°、150°。与其产生的相应波形分别如图1-7、图1-8、图1-9、图1-10、图1-11。在波形图中第一列波为脉冲波形,第二列波为流过负载电压波形,第三列波为晶闸管电压波形,第四列波为负载电流波形,第五列波为电源波形。 图 1-7 图 1-8 图 1-9 图 1-10 图1-11 (4 )小结 在电源电压正半波(0~π区间),晶闸管承受正向电压,在ωt=α处触发晶闸管,晶闸管开始导通,形成负载电流 Id,负载上有输出电压和电流。 在ωt=π时刻,U2=0,电源电压自然过零,晶闸管电流小于维持电流而关断,负载电流为 0。 在电源电压负半波(π~2π区间),晶闸管承受反向电压而处于关断状态,负载上没有输出电压,负载电流为 0。 直到电压电源U2 的下个周期的正半波,脉冲在ωt=2π+α处又触发晶闸管,晶闸管再次被触发导通,输出电压和电流有加在负载上,如此不断反复。 二、单相半波可控整流电路(阻-感性负载) (1)原理图如图 单相半波阻-感性负载整流电路图如2-1 所示,当负载中感抗远远大于电阻时成为阻-感性负载,属于阻-感性负载的有机的励磁线圈和负载串联电抗器等。阻-感性负载的等效电路可以用一个电感和电阻的串联电路来表示。 1u2uVTTududiTrU LU R 图2-1 (2)建立仿真模型如图 根据原理图用 matalb 软件画出正确的仿真电路图,整体模型如图2-2。 图2-2 电感参数设置如2-3。 图2-3 仿真参数,算法(solver)ode15s,相对误差(relativetolerance)1e-3,开始时间 0 结束时间 0.05s,如图1-3。 脉冲参数,振...
