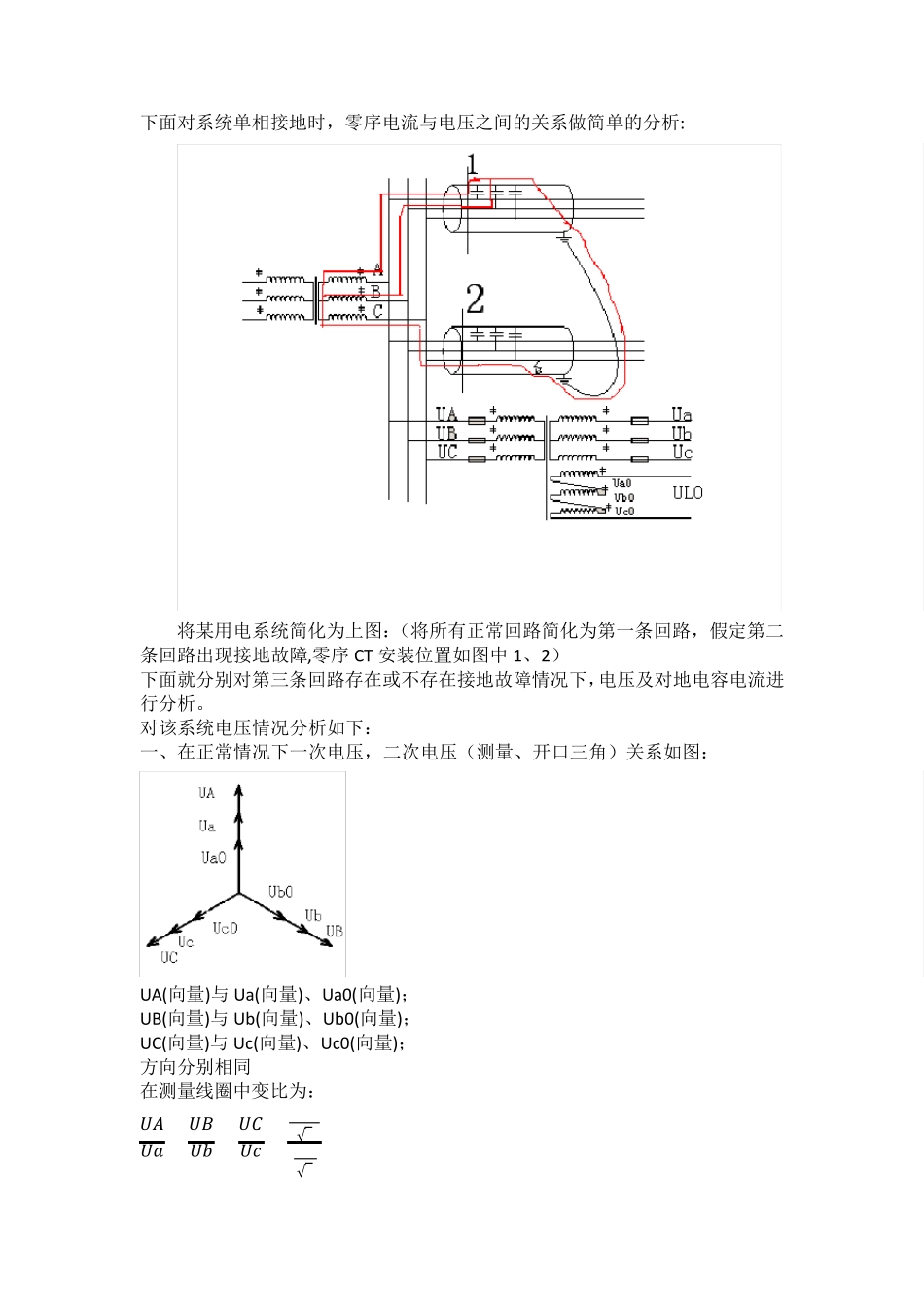

下面对系统单相接地时,零序电流与电压之间的关系做简单的分析: 将某用电系统简化为上图:(将所有正常回路简化为第一条回路,假定第二条回路出现接地故障,零序CT 安装位置如图中1、2) 下面就分别对第三条回路存在或不存在接地故障情况下,电压及对地电容电流进行分析
对该系统电压情况分析如下: 一、在正常情况下一次电压,二次电压(测量、开口三角)关系如图: UA(向量)与Ua(向量)、Ua0(向量); UB(向量)与Ub(向量)、Ub0(向量); UC(向量)与Uc(向量)、Uc0(向量); 方向分别相同 在测量线圈中变比为: ᵄᵃᵄᵄ =ᵄᵃᵄᵄ =ᵄᵃᵄᵅ =6000 3100 3=60 即一二次侧电压比为60,即如果系统线电压为6000V,则在每一测量PT 的二次线圈中电压为100 3 V,两相之间的电压为100V 在开口三角线圈中变比为: ᵄᵃᵄᵄ0= ᵄᵃᵄᵄ0= ᵄᵃᵄᵅ0=6000 31003=60 3 即一二次侧电压比为60 3,即如果系统线电压为6000V,则在每只PT 的开口三角二次线圈中电压为1003 V, UL0(向量)=Ua(向量)+ Ub(向量) +Uc(向量) = Umsinᵱᵆ +Umsin(ᵱᵆ +120)+Umsin(ᵱᵆ +240) =Um sinᵱᵆ +sinᵱᵆ cos120+cosᵱᵆ sin120+sinᵱᵆ cos240+cosᵱᵆ sin240 =Um sinᵱᵆ − 12sinᵱᵆ + 32cosᵱᵆ− 12sinᵱᵆ− 32cosᵱᵆ =0 用向量图的形式表示如下, 由上图也可以看出系统正常时开口三角UL0(向量)为0 二、如果C 相保险熔断,那么 UC(向量)=0,有 UL0(向量)= Ua0(向量)+ Ub0(向量) =Um sinᵱᵆ +sin(ᵱᵆ +120) =Um sinᵱᵆ +sinᵱᵆ cos120 +cosᵱ
