单级电压放大电路设计

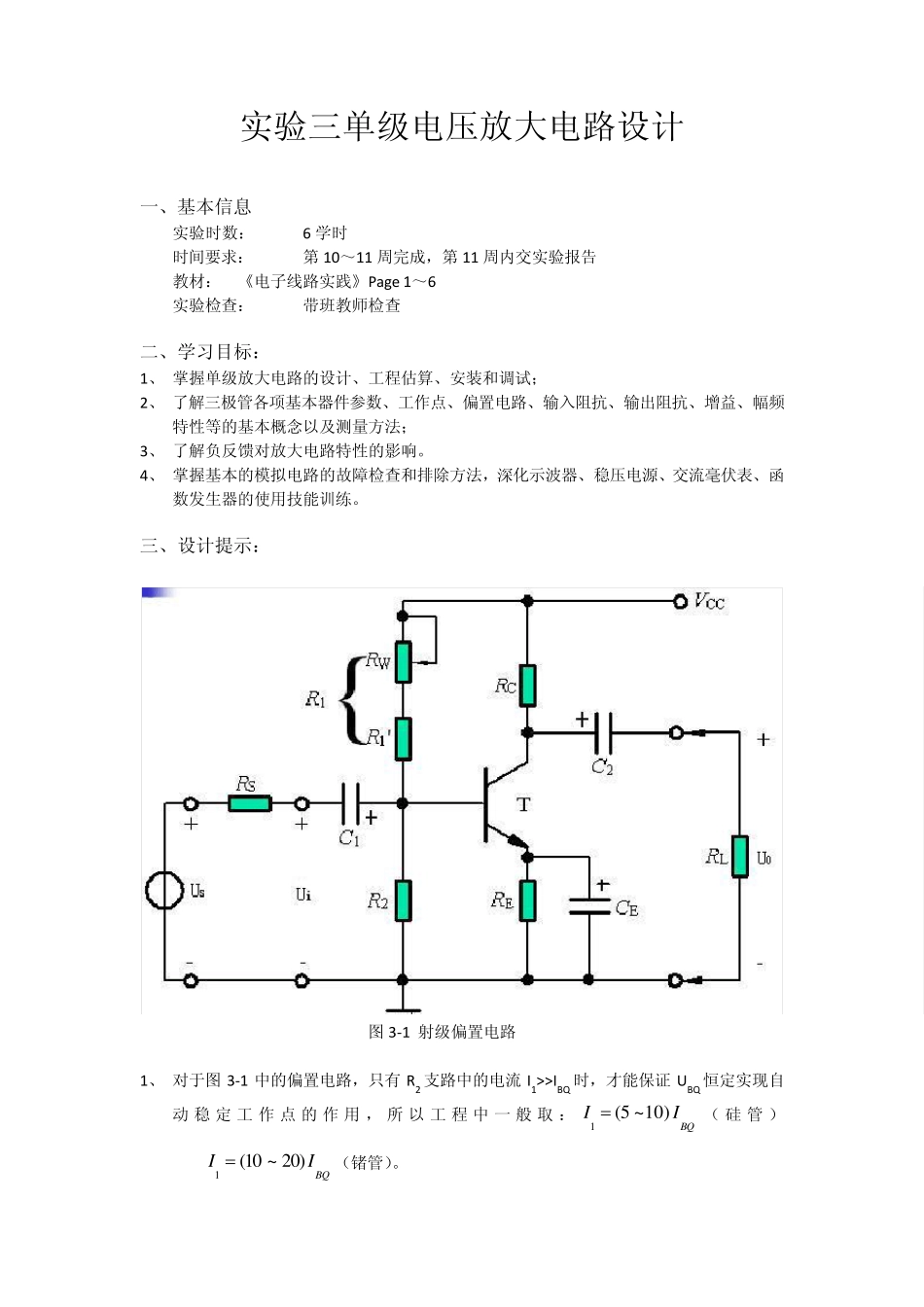

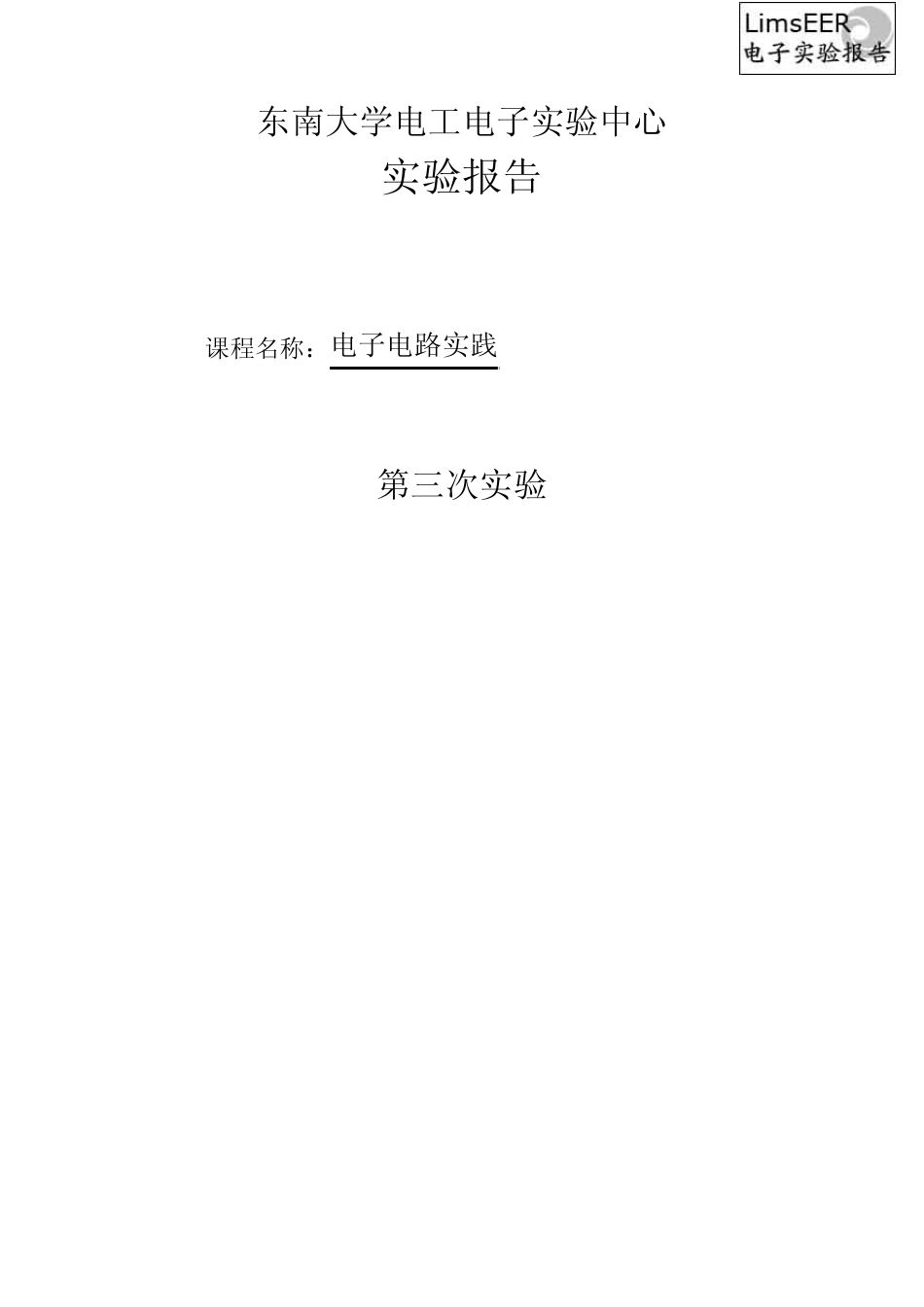

东南大学电工电子实验中心 实验报告 课程名称：电子电路实践 第三次实验 实验三单级电压放大电路设计 一、基本信息 实验时数： 6 学时 时间要求： 第 10～11 周完成，第 11 周内交实验报告 教材： 《电子线路实践》Page 1～6 实验检查： 带班教师检查 二、学习目标： 1、 掌握单级放大电路的设计、工程估算、安装和调试； 2、 了解三极管各项基本器件参数、工作点、偏置电路、输入阻抗、输出阻抗、增益、幅频特性等的基本概念以及测量方法； 3、 了解负反馈对放大电路特性的影响。 4、 掌握基本的模拟电路的故障检查和排除方法，深化示波器、稳压电源、交流毫伏表、函数发生器的使用技能训练。 三、设计提示： 图 3-1 射级偏置电路 1、 对于图 3-1 中的偏置电路，只有 R2 支路中的电流 I1>>IBQ 时，才能保证 UBQ 恒定实现自动 稳 定 工 作 点 的 作 用 ， 所 以 工 程 中 一般 取 ：1(5 ~10)BQII（ 硅 管 ） 1(10 ~ 20)BQII（锗管）。 2、 为了提高电路的稳定性，一般要求UBQ>>UBE，工程中一般取UBQ=(5~10)UBE，即UBQ=(3～5)V（硅管），UBQ=(1～3)V（锗管）。 3、 电路的静态工作点电流EBEBQCQRUUI，由于是小信号放大，所以ICQ 一般取0.5~2mA。 4、 ICQ 确定后通过以下公式可计算R1 和R2 的值： CQBQBQBQBQIUIUIUR10510512~~， BQBQCCBQCCURUVIUVR211。 5、 交流电压放大倍数CQLebLbeLImVRrrRrRAu2613001'''。 6、 交流输入阻抗1226////(1)300(1)ibebebeCQmVRrRRrrrI。 7、 交流输出阻抗 //OoCCRrRR。 8、 电路频率特性的下限频率值主要受C1，C2 和CE 影响，其关系分别为： 121103CrRfbeSL~，221103CRRfLCL~，EbeSELCrRRf)//(~12131。 9、 幅频特性曲线、上限频率、下限频率、截止频率中心频率、带宽的测量方法： A V10.707fLfHfA V10.707f0fA V10.707f0fA V10.707fHfL f0 (a)单级放大器放大特性 (b)低通特性 (c)高通特性 (d)带通特性 图3-2 幅频特性示意图 幅频特性反应了电路增益和频率之间的关系，图3-2 列出了常见的幅频特性类型。 (a)和(d)中的fL 表示下限频率，fH 表示上限频率，带宽BW=fH-fL，(d)中的f0 表示中心频率；(b)和(c)中的f0 表示截止频率...
