单调谐高频小信号放大器

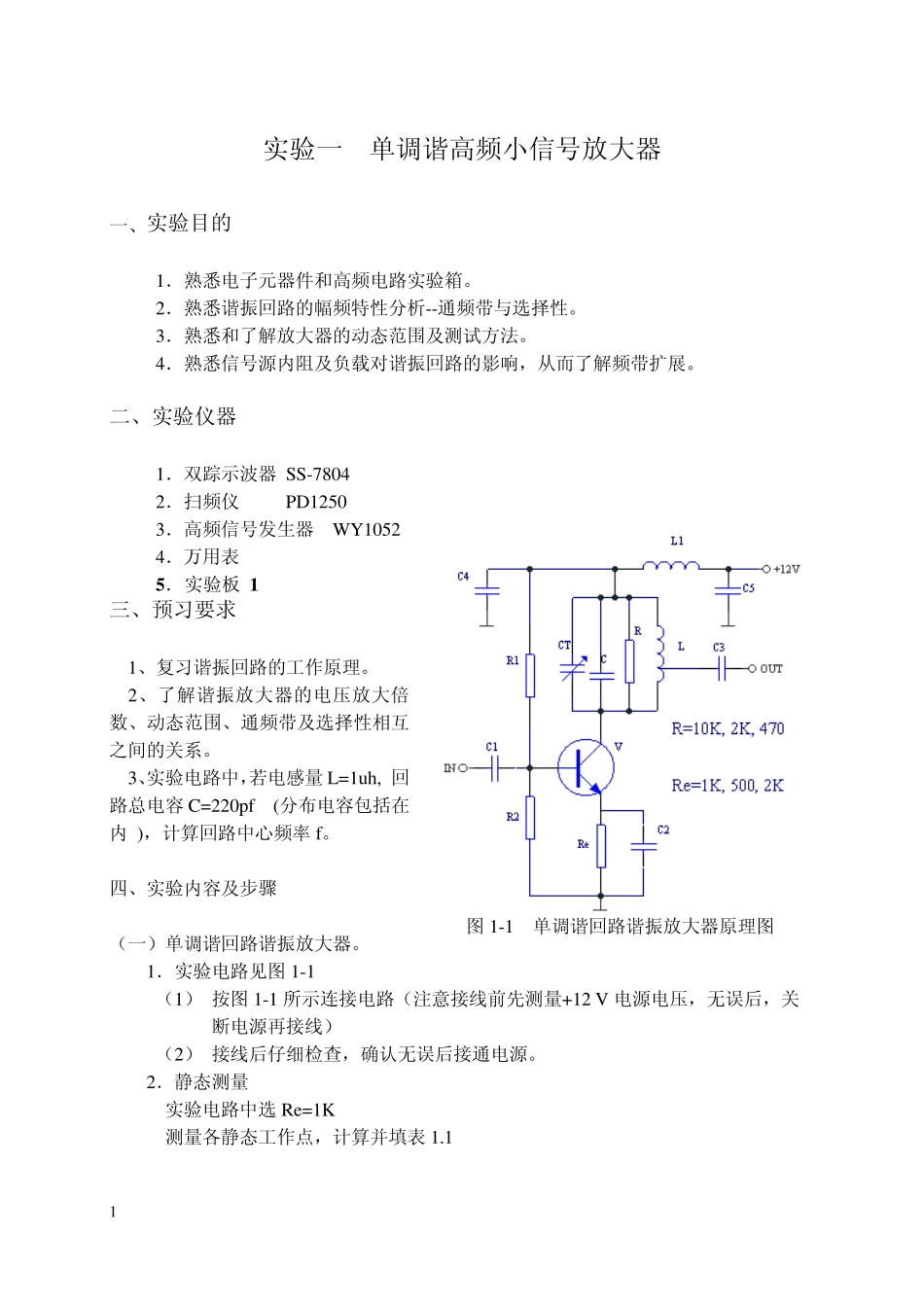

单调谐高频小信号放大器_第1页
1/16

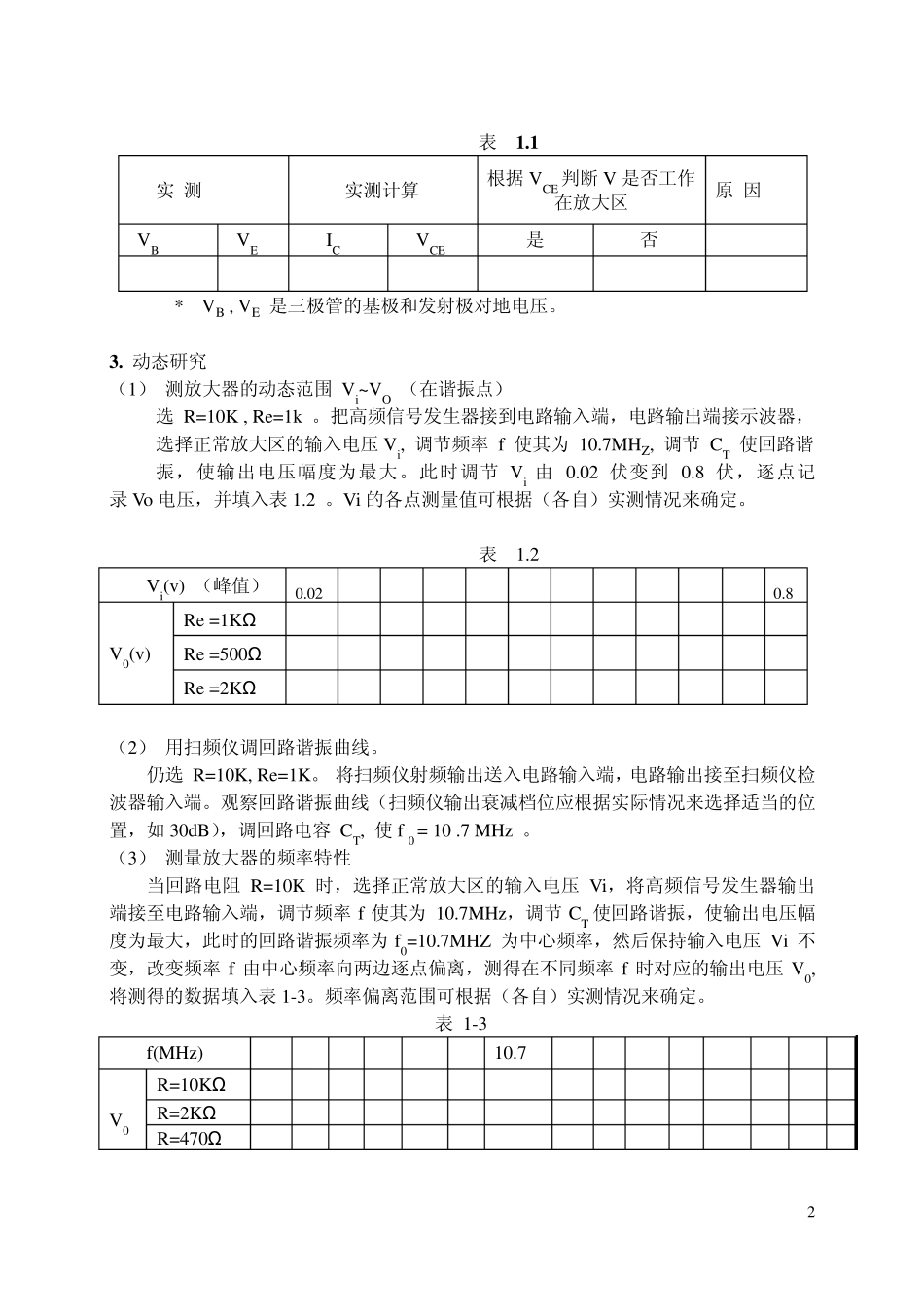

单调谐高频小信号放大器_第2页
2/16

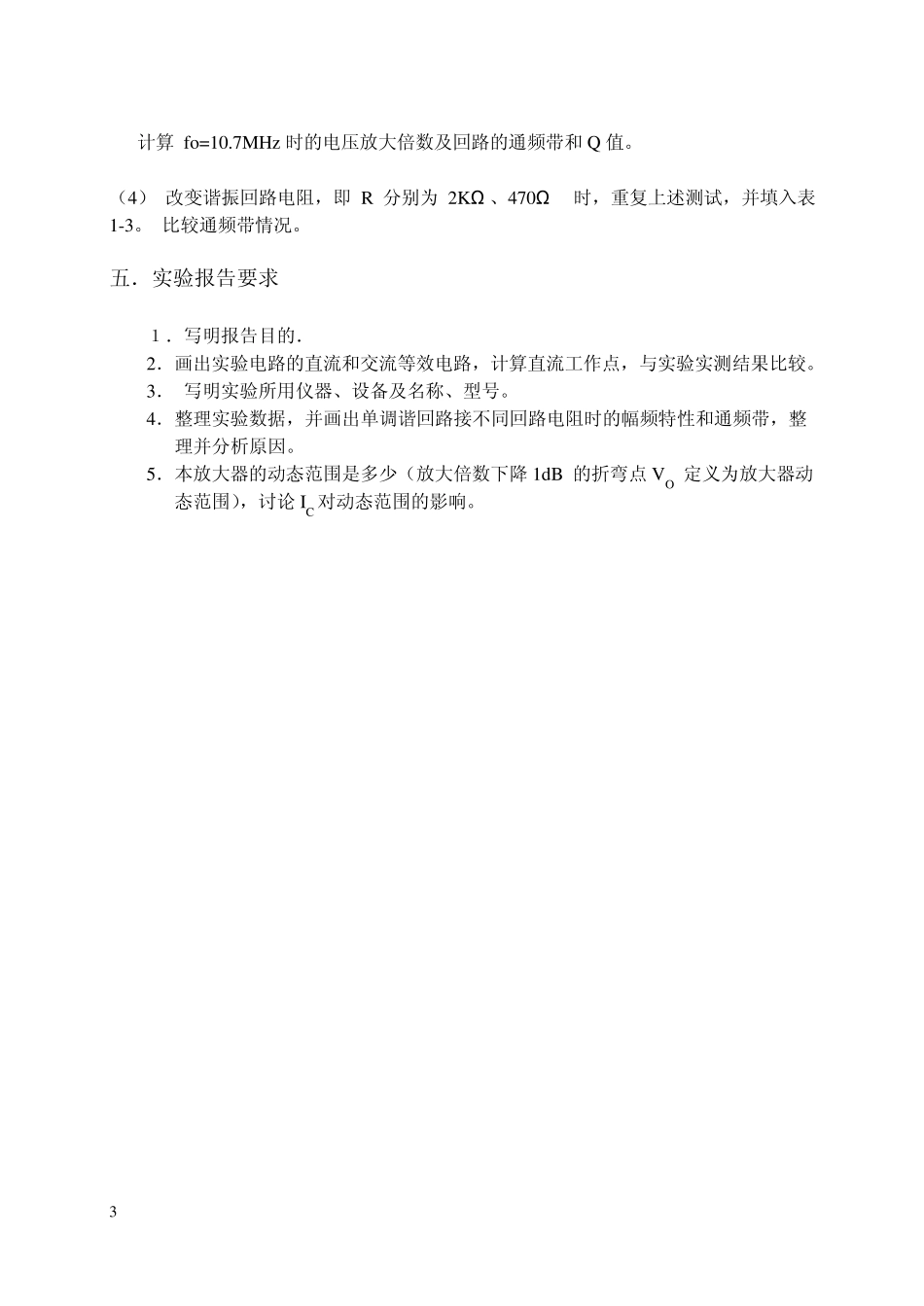

单调谐高频小信号放大器_第3页
3/16
1 实验一 单调谐高频小信号放大器 一、 实验目的 1.熟悉电子元器件和高频电路实验箱。 2.熟悉谐振回路的幅频特性分析--通频带与选择性。 3.熟悉和了解放大器的动态范围及测试方法。 4.熟悉信号源内阻及负载对谐振回路的影响,从而了解频带扩展。 二、实验仪器 1.双踪示波器 SS-7804 2.扫频仪 PD1250 3.高频信号发生器 WY1052 4.万用表 5 . 实验板 1 三、预习要求 1、复习谐振回路的工作原理。 2、了解谐振放大器的电压放大倍数、动态范围、通频带及选择性相互之间的关系。 3、实验电路中,若电感量 L=1u h , 回路总电容 C=220p f (分布电容包括在内 ),计算回路中心频率 f。 四、实验内容及步骤 (一)单调谐回路谐振放大器。 1.实验电路见图 1-1 (1) 按图 1-1 所示连接电路(注意接线前先测量+12 V 电源电压,无误后,关 断电源再接线) (2) 接线后仔细检查,确认无误后接通电源。 2.静态测量 实验电路中选 Re=1K 测量各静态工作点,计算并填表 1.1 图 1-1 单调谐回路谐振放大器原理图 2 表 1 .1 实 测 实测计算 根据VCE 判断V 是否工作在放大区 原 因 VB VE IC VCE 是 否 * VB , VE 是三极管的基极和发射极对地电压。 3 . 动态研究 (1) 测放大器的动态范围 Vi~VO (在谐振点) 选 R=10K , Re=1k 。把高频信号发生器接到电路输入端,电路输出端接示波器, 选择正常放大区的输入电压Vi, 调节频率 f 使其为 10.7MHZ, 调节 CT 使回路谐 振,使输出电压幅度为最大。此时调节 Vi 由 0.02 伏变到 0.8 伏,逐点记 录 Vo 电压,并填入表1.2 。Vi 的各点测量值可根据(各自)实测情况来确定。 表 1.2 Vi(v) (峰值) 0.02 0.8 V0(v) Re =1KΩ Re =500Ω Re =2KΩ (2) 用扫频仪调回路谐振曲线。 仍选 R=10K, Re=1K。 将扫频仪射频输出送入电路输入端,电路输出接至扫频仪检波器输入端。观察回路谐振曲线(扫频仪输出衰减档位应根据实际情况来选择适当的位置,如 30dB),调回路电容 CT, 使 f 0 = 10 .7 MHz 。 (3) 测量放大器的频率特性 当回路电阻 R=10K 时,选择正常放大区的输入电压Vi,将高频信号发生器输出 端接至电路输入端,调节频率 f 使其为 10.7MHz,调节 CT 使回路谐振,使输出电压幅度为最大,此时的回路谐振频率为 f0=10.7MHZ 为中心频率,然后保持输入电压 ...
