单轨吊运输大型设备安全技术措施

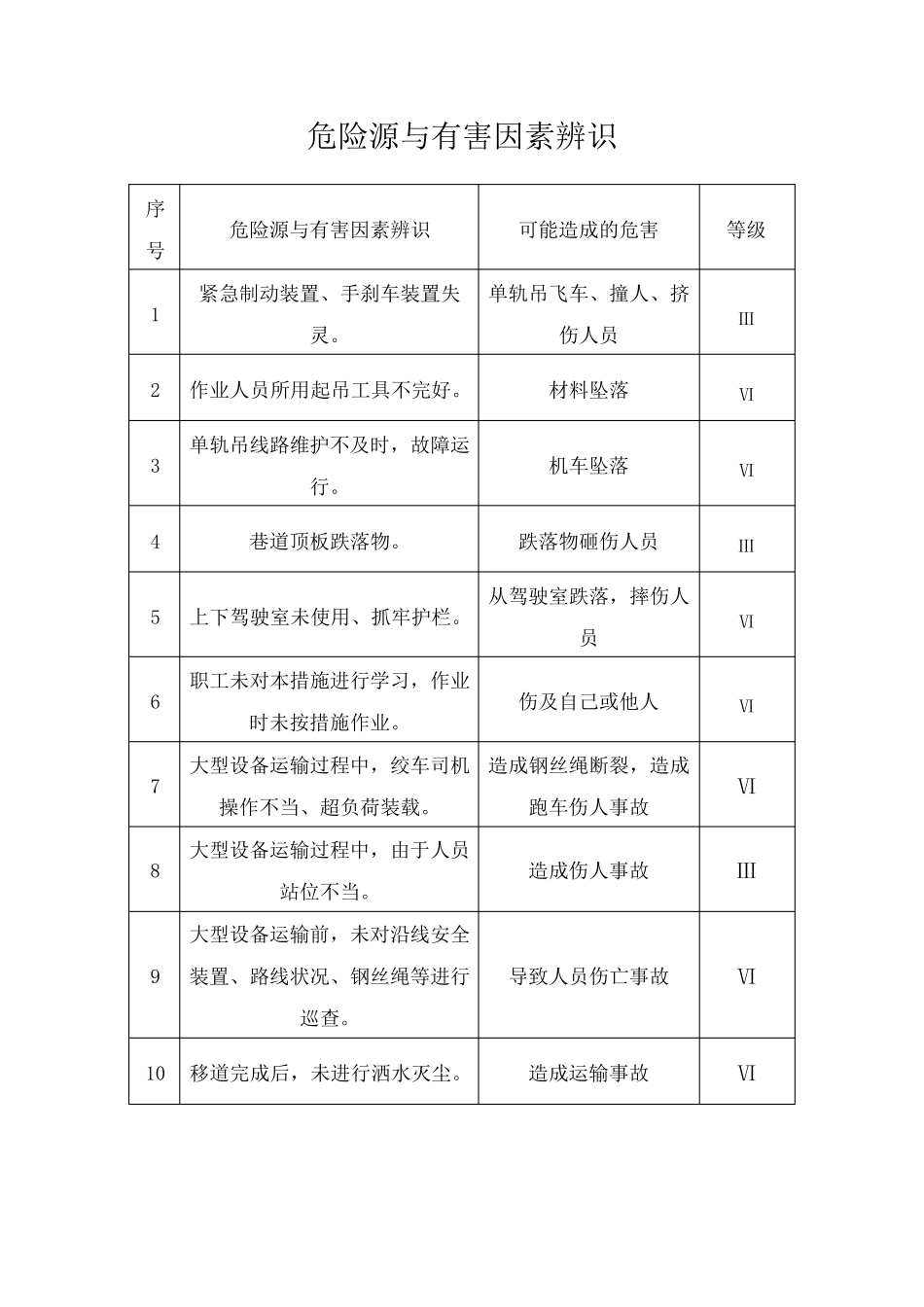

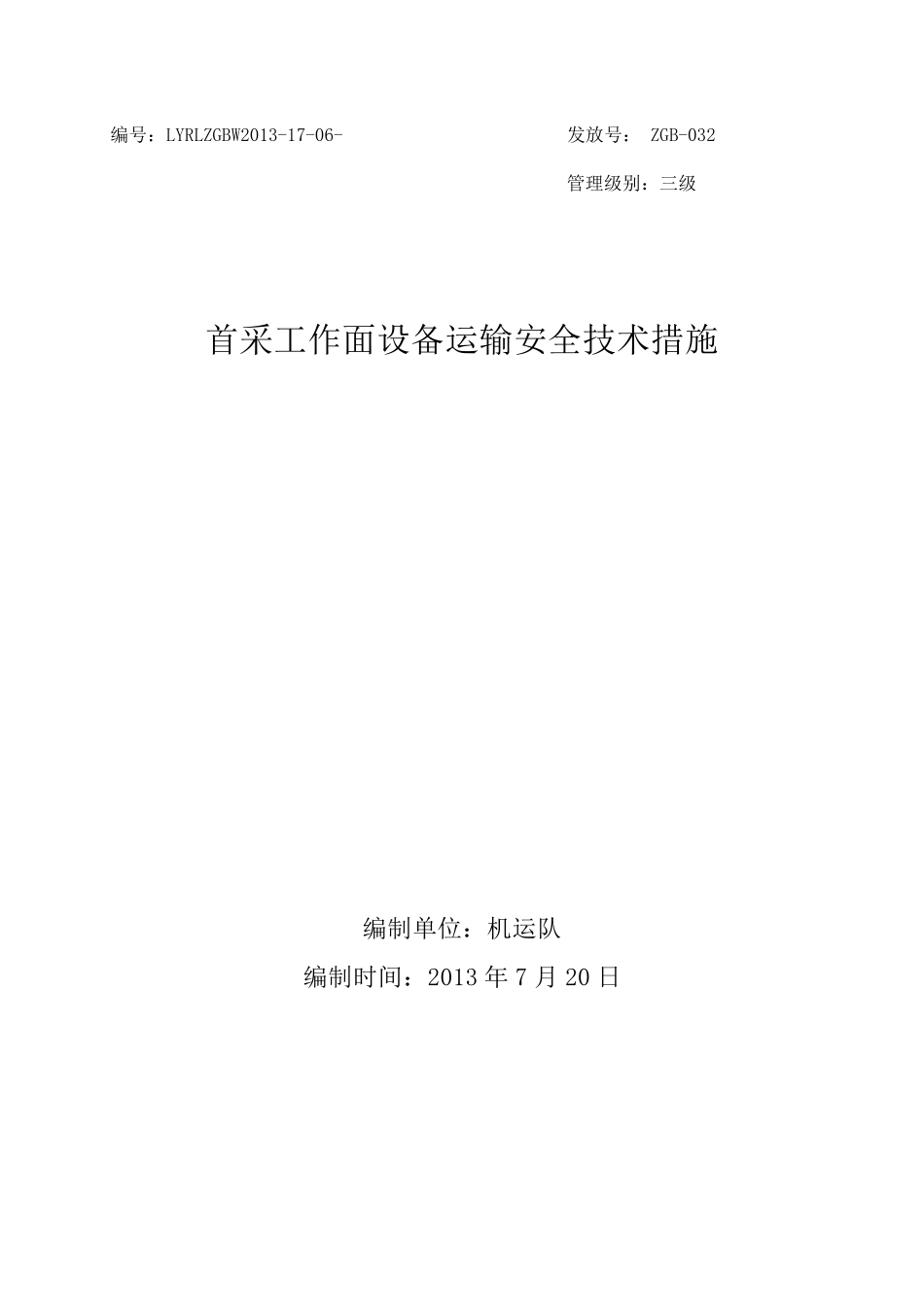

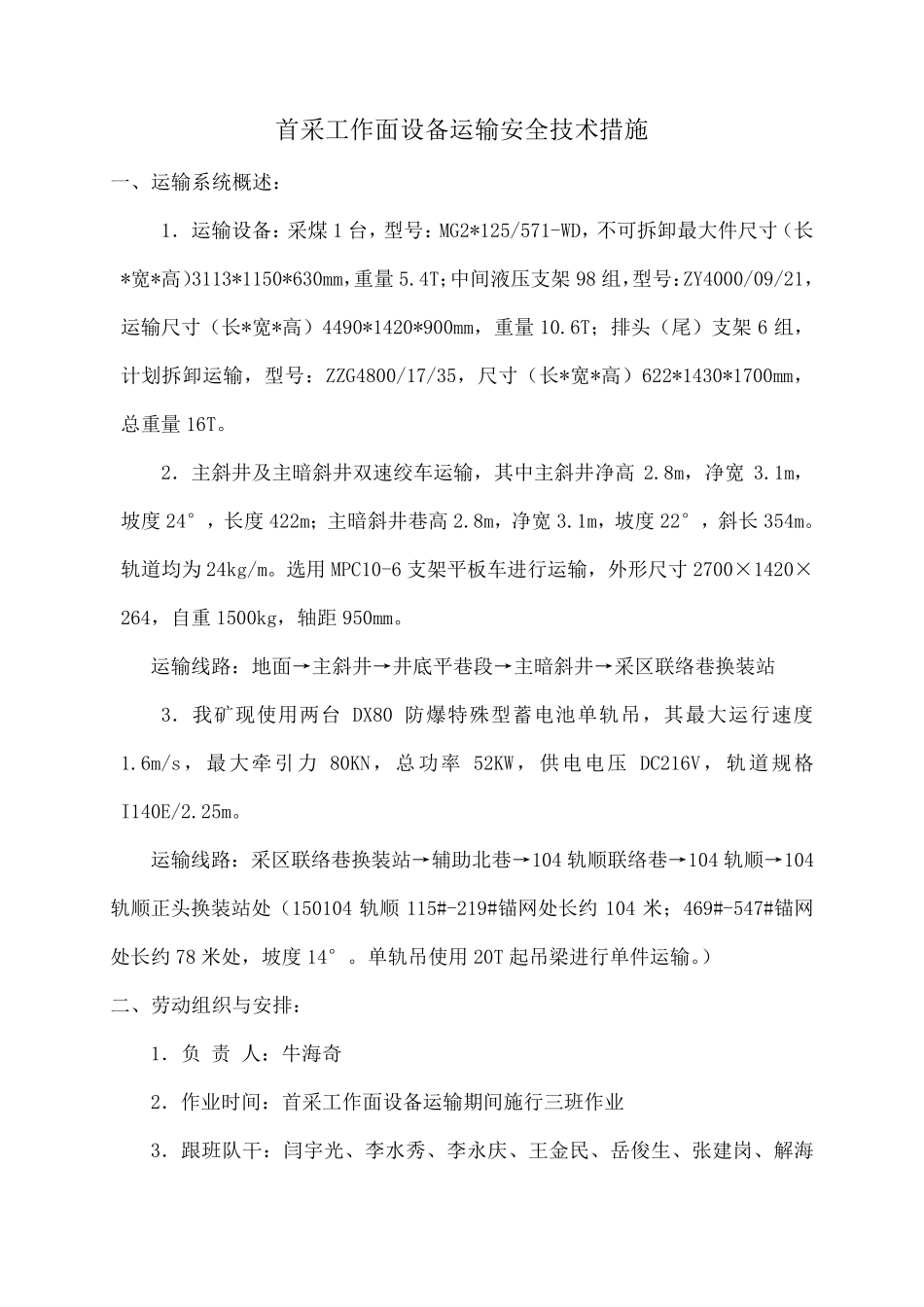

编号：LYRLZGBW2013-17-06- 发放号： ZGB-032 管理级别：三级 首采工作面设备运输安全技术措施 编制单位：机运队 编制时间：2013 年 7 月 20 日 危险源与有害因素辨识 序号 危险源与有害因素辨识 可能造成的危害 等级 1 紧急制动装置、手刹车装置失灵。 单轨吊飞车、撞人、挤伤人员 Ⅲ 2 作业人员所用起吊工具不完好。 材料坠落 Ⅵ 3 单轨吊线路维护不及时，故障运行。 机车坠落 Ⅵ 4 巷道顶板跌落物。 跌落物砸伤人员 Ⅲ 5 上下驾驶室未使用、抓牢护栏。 从驾驶室跌落，摔伤人员 Ⅵ 6 职工未对本措施进行学习，作业时未按措施作业。 伤及自己或他人 Ⅵ 7 大型设备运输过程中，绞车司机操作不当、超负荷装载。 造成钢丝绳断裂，造成跑车伤人事故 Ⅵ 8 大型设备运输过程中，由于人员站位不当。 造成伤人事故 Ⅲ 9 大型设备运输前，未对沿线安全装置、路线状况、钢丝绳等进行巡查。 导致人员伤亡事故 Ⅵ 10 移道完成后，未进行洒水灭尘。 造成运输事故 Ⅵ 首采工作面设备运输安全技术措施 一、运输系统概述： 1．运输设备：采煤1 台，型号：MG2*125/571-WD，不可拆卸最大件尺寸（长*宽*高）3113*1150*630mm，重量5.4T；中间液压支架98 组，型号：ZY4000/09/21，运输尺寸（长*宽*高）4490*1420*900mm，重量10.6T；排头（尾）支架6 组，计划拆卸运输，型号：ZZG4800/17/35，尺寸（长*宽*高）622*1430*1700mm，总重量16T。 2．主斜井及主暗斜井双速绞车运输，其中主斜井净高2.8m，净宽3.1m，坡度24°，长度422m；主暗斜井巷高2.8m，净宽3.1m，坡度22°，斜长354m。轨道均为 24kg/m。选用 MPC10-6 支架平板车进行运输，外形尺寸2700×1420×264，自重1500kg，轴距 950mm。 运输线路：地面→主斜井→井底平巷段→主暗斜井→采区联络巷换装站 3．我矿现使用两台DX80 防爆特殊型蓄电池单轨吊，其最大运行速度1.6m/s，最大牵引力 80KN，总功率 52KW，供电电压DC216V，轨道规格I140E/2.25m。 运输线路：采区联络巷换装站→辅助北巷→104 轨顺联络巷→104 轨顺→104轨顺正头换装站处（150104 轨顺 115#-219#锚网处长约104 米；469#-547#锚网处长约78 米处，坡度14°。单轨吊使用 20T 起吊梁进行单件运输。） 二、劳动组织与安排： 1．负 责 人：牛海奇 2．作业时间：首采工作面设备运输期间施行三班作业 3．跟班队干：闫宇光、李水秀 、李永 庆 、王 金 民 、岳...
