博科300光纤交换机的配置

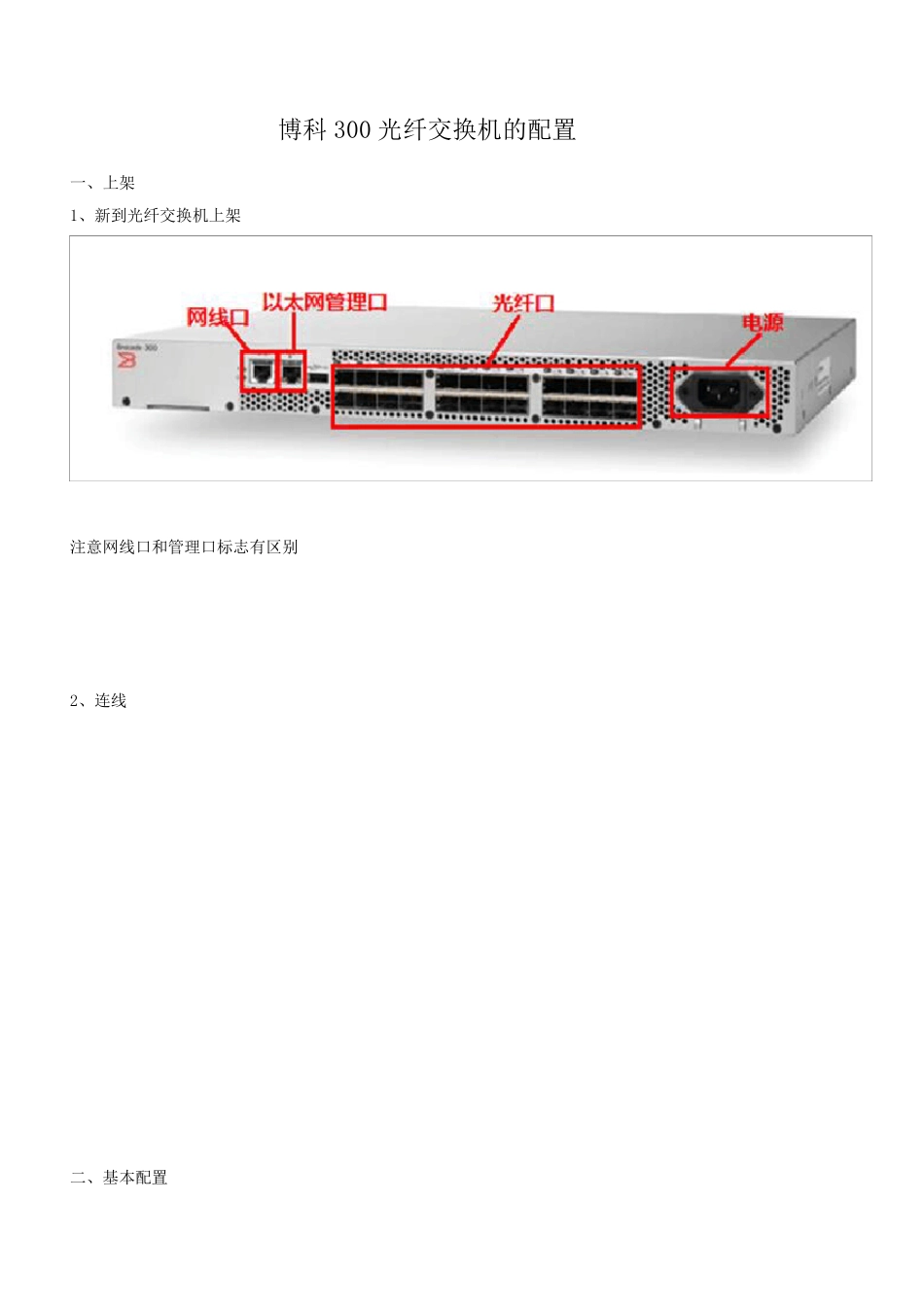

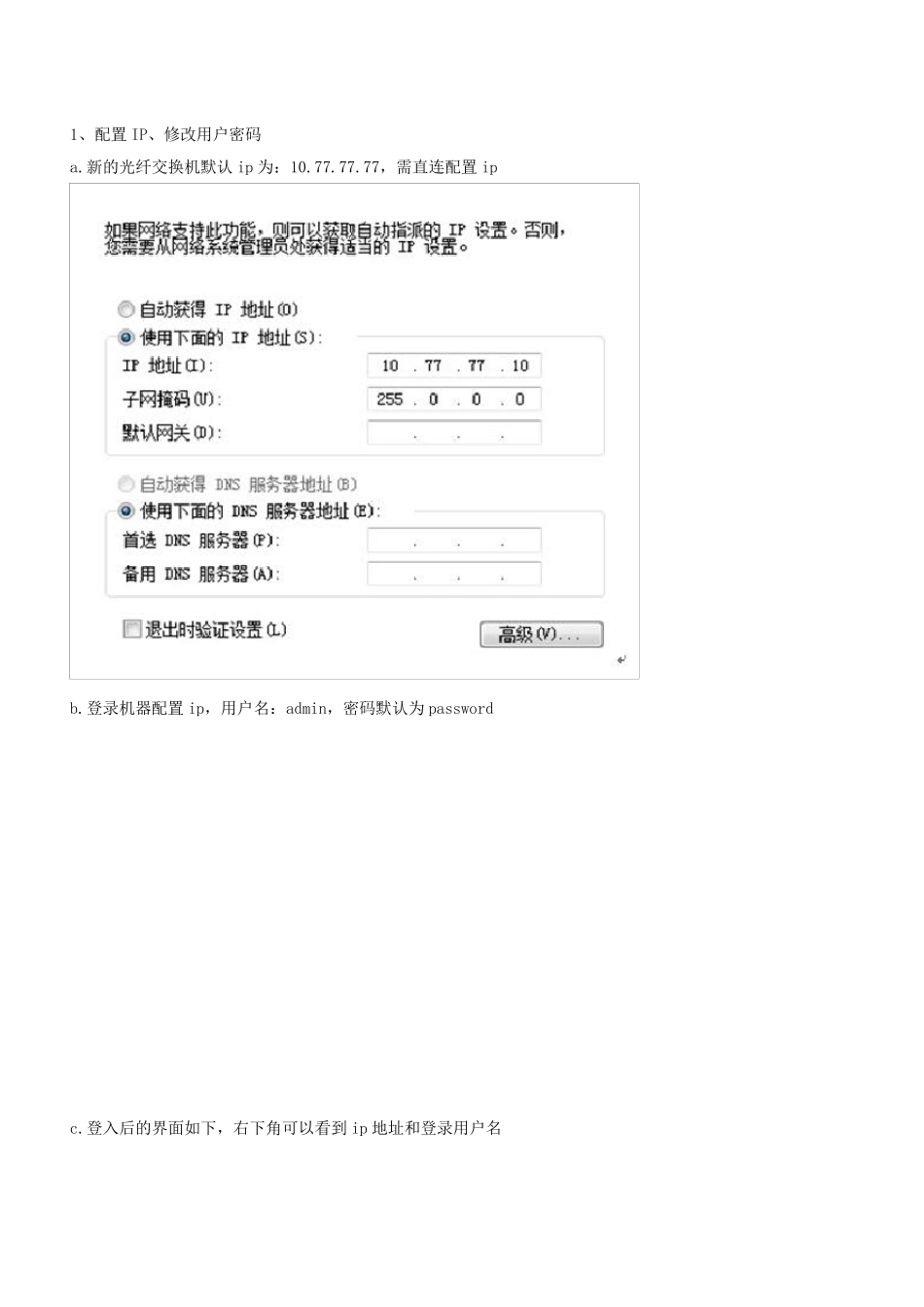

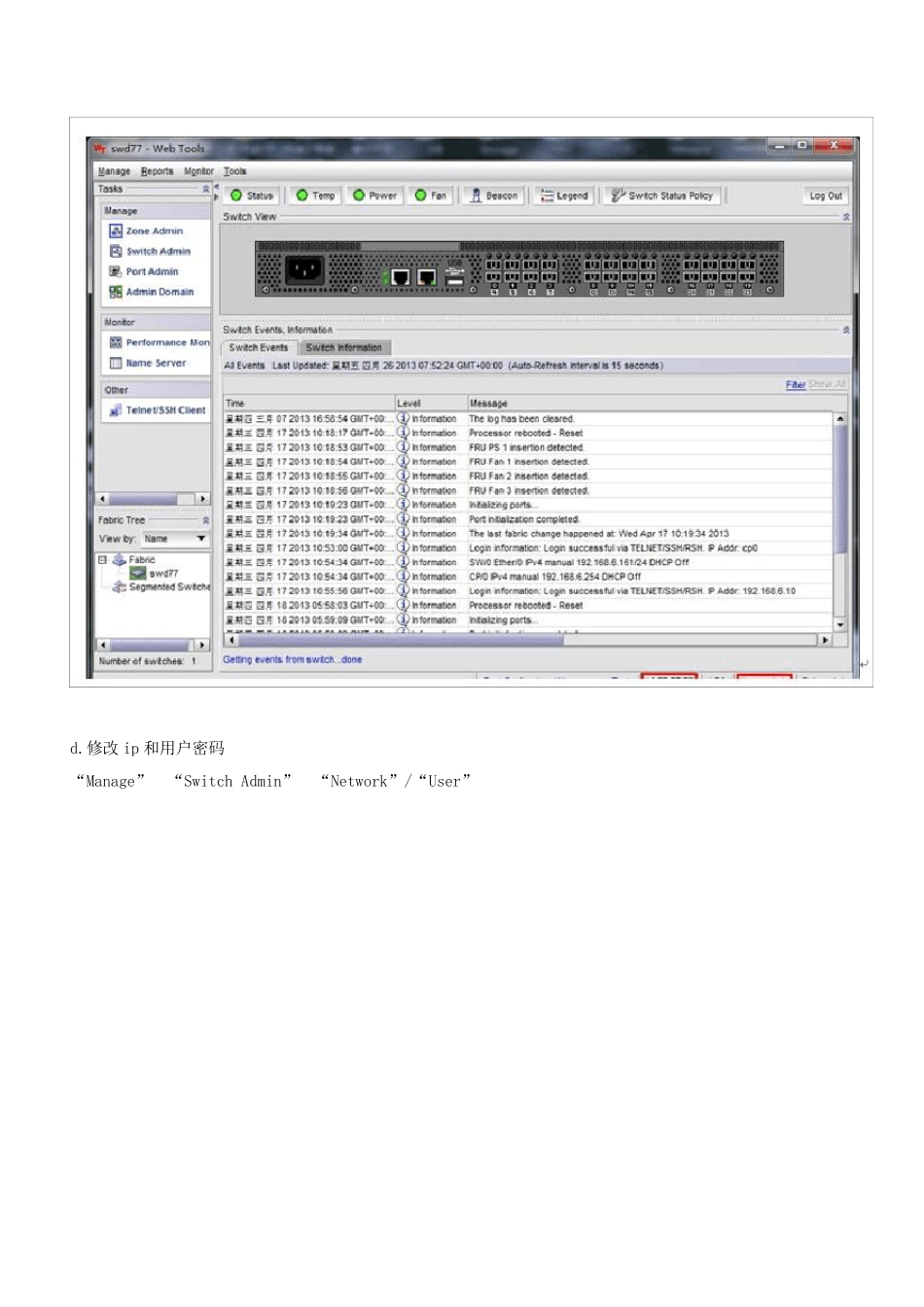

博科300 光纤交换机的配置 一、上架 1、新到光纤交换机上架 注意网线口和管理口标志有区别 2、连线 二、基本配置 1、配置 IP、修改用户密码 a.新的光纤交换机默认 ip 为：10.77.77.77，需直连配置 ip b.登录机器配置 ip，用户名：admin，密码默认为 password c.登入后的界面如下，右下角可以看到 ip 地址和登录用户名 d.修改ip 和用户密码 “Manage”“Switch Admin”“Network”/“User” e.修改完成后有如下提示，需要重新登录 2、启用端口 a.“Manage”“Port Admin”，查看 Speed(Gb/s)、Port Status，点击“Enable”(之前需要把光纤线插好，根据对应端口启用) b.检查机器状态 三、配置 Zone 1、创建 Alias 首先，我们要找到主机设备的光纤 HBA 卡的 WWN 号： linux 系统可以用如下的命令进行查询 [14:19:21 root()@storedg host1]# cd /sys/class/fc_host/host1/ [14:19:34 root()@storedg host1]# cat port_name 0x21000024ff0a6767 [14:20:29 root()@storedg host2]# cat port_name 0x21000024ff0a7aa2 AIX 系统可以用如下的命令进行查询 [14:22:27 root@vposdb1 /]# lsdev -Cc adapter -S a | grep fcs fcs0 Available 04-08 FC Adapter fcs1 Available 04-09 FC Adapter fcs2 Available 02-08 FC Adapter fcs3 Available 02-09 FC Adapter [14:22:40 root@vposdb1 /]# lscfg -vpl fcs0 fcs0 U78A0.001.DNWKYDT-P1-C4-T1 FC Adapter Part Number.................03N5029 EC Level....................A Serial Number...............1D638080C6 Manufacturer................001D Customer Card ID Number.....5759 FRU Number.................. 03N5029 Device Specific.(ZM)........3 Network Address.............10000000C95A933E ROS Level and ID............02C82774 Device Specific.(Z0)........1036406D Device Specific.(Z1)........00000000 Device Specific.(Z2)........00000000 Device Specific.(Z3)........03000909 Device Specific.(Z4)........FFC01231 Device Specific.(Z5)........02C82774 Device Specific.(Z6)........06C12715 Device Specific.(Z7)........07C12774 Device Specific.(Z8)........20000000C95A933E Device Specific.(Z9)........BS2.71X4 De...
