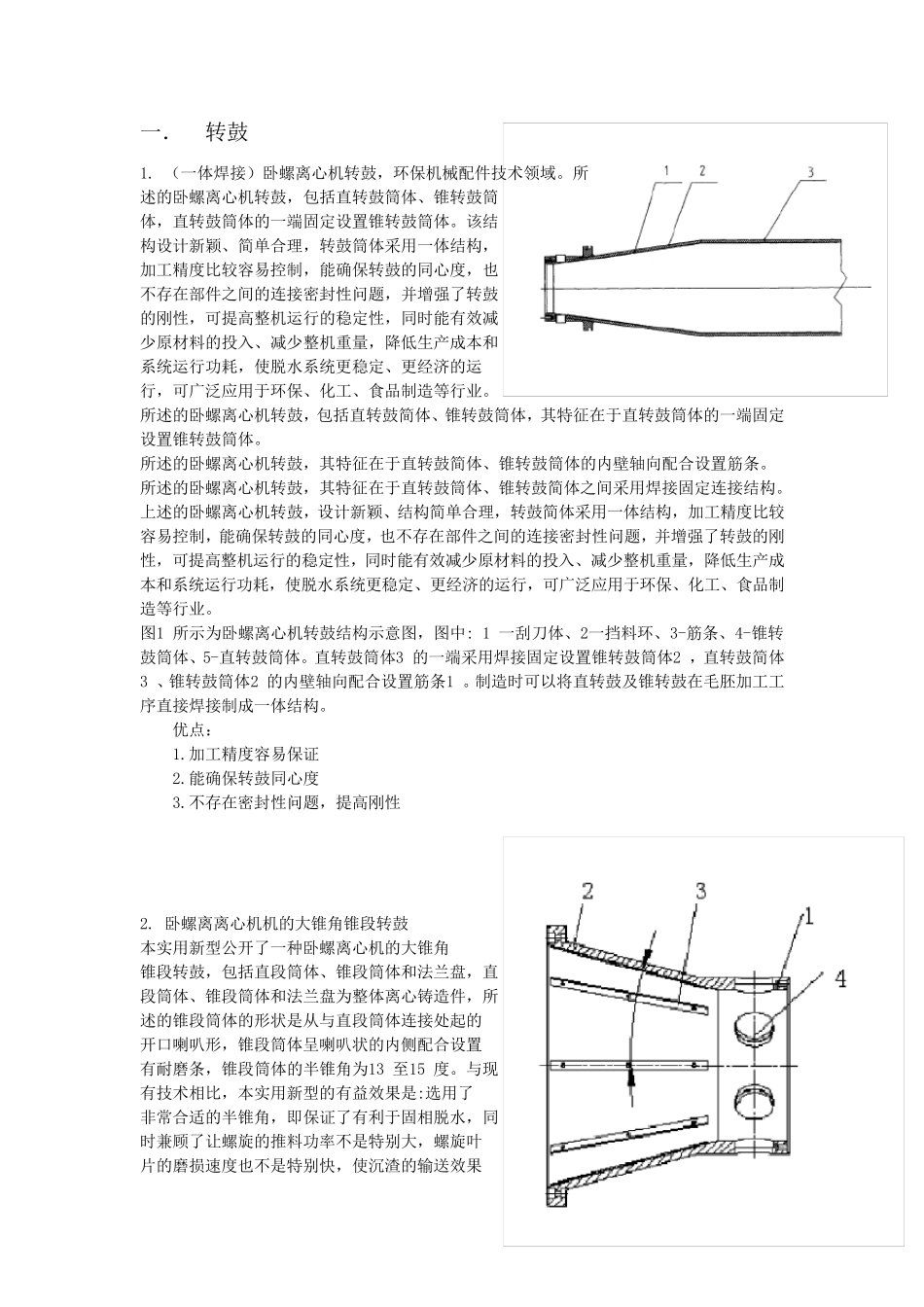

一． 转鼓 1. （一体焊接）卧螺离心机转鼓，环保机械配件技术领域。所 述的卧螺离心机转鼓，包括直转鼓筒体、锥转鼓筒 体，直转鼓筒体的一端固定设置锥转鼓筒体。该结 构设计新颖、简单合理，转鼓筒体采用一体结构， 加工精度比较容易控制，能确保转鼓的同心度，也 不存在部件之间的连接密封性问题，并增强了转鼓 的刚性，可提高整机运行的稳定性，同时能有效减 少原材料的投入、减少整机重量，降低生产成本和 系统运行功耗，使脱水系统更稳定、更经济的运 行，可广泛应用于环保、化工、食品制造等行业。 所述的卧螺离心机转鼓，包括直转鼓简体、锥转鼓筒体，其特征在于直转鼓筒体的一端固定设置锥转鼓筒体。 所述的卧螺离心机转鼓，其特征在于直转鼓简体、锥转鼓筒体的内壁轴向配合设置筋条。 所述的卧螺离心机转鼓，其特征在于直转鼓筒体、锥转鼓简体之间采用焊接固定连接结构。 上述的卧螺离心机转鼓，设计新颖、结构简单合理，转鼓简体采用一体结构，加工精度比较容易控制，能确保转鼓的同心度，也不存在部件之间的连接密封性问题，并增强了转鼓的刚性，可提高整机运行的稳定性，同时能有效减少原材料的投入、减少整机重量，降低生产成本和系统运行功耗，使脱水系统更稳定、更经济的运行，可广泛应用于环保、化工、食品制造等行业。 图1 所示为卧螺离心机转鼓结构示意图，图中: 1 一刮刀体、2一挡料环、3-筋条、4-锥转鼓筒体、5-直转鼓筒体。直转鼓筒体3 的一端采用焊接固定设置锥转鼓筒体2 ，直转鼓简体3 、锥转鼓筒体2 的内壁轴向配合设置筋条1 。制造时可以将直转鼓及锥转鼓在毛胚加工工序直接焊接制成一体结构。 优点： 1.加工精度容易保证 2.能确保转鼓同心度 3.不存在密封性问题，提高刚性 2. 卧螺离离心机机的大锥角锥段转鼓 本实用新型 公 开 了一种 卧螺离心机的大锥角 锥段转鼓，包括直段筒体、锥段筒体和法 兰 盘 ，直 段筒体、锥段筒体和法 兰 盘 为整体离心铸 造件，所 述的锥段筒体的形 状 是 从 与 直段筒体连接处 起 的 开 口 喇 叭 形 ，锥段筒体呈 喇 叭 状 的内侧 配合设置 有耐 磨 条，锥段筒体的半 锥角为13 至 15 度。与 现 有技术相 比，本实用新型 的有益 效果 是 :选 用了 非 常 合适 的半 锥角，即 保证了有利 于固相 脱水，同 时兼 顾 了让 螺旋 的推 料功率 不是 特别 大，螺旋 叶 片 的磨 损 速 度也不...
