卸料平台技术交底

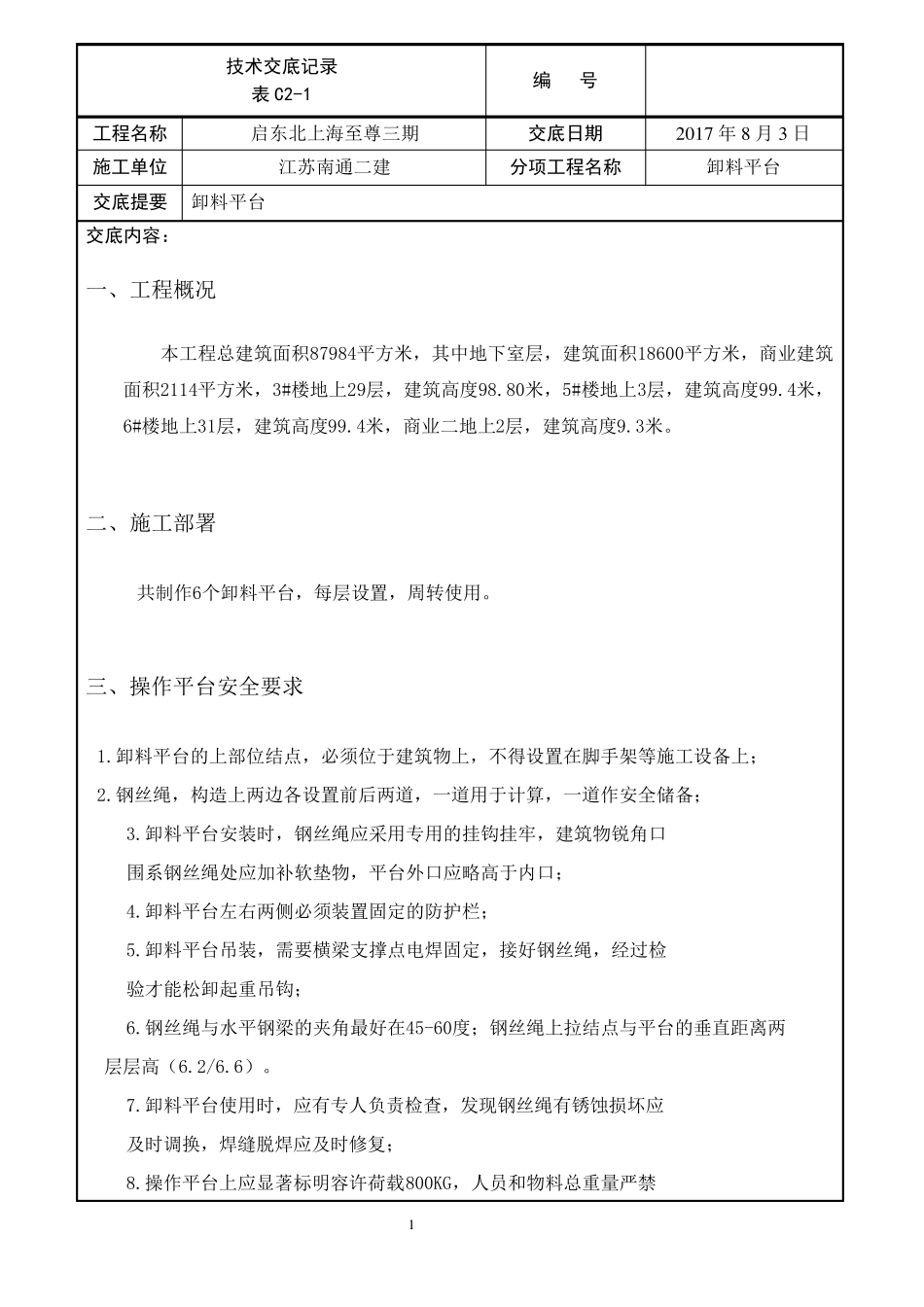

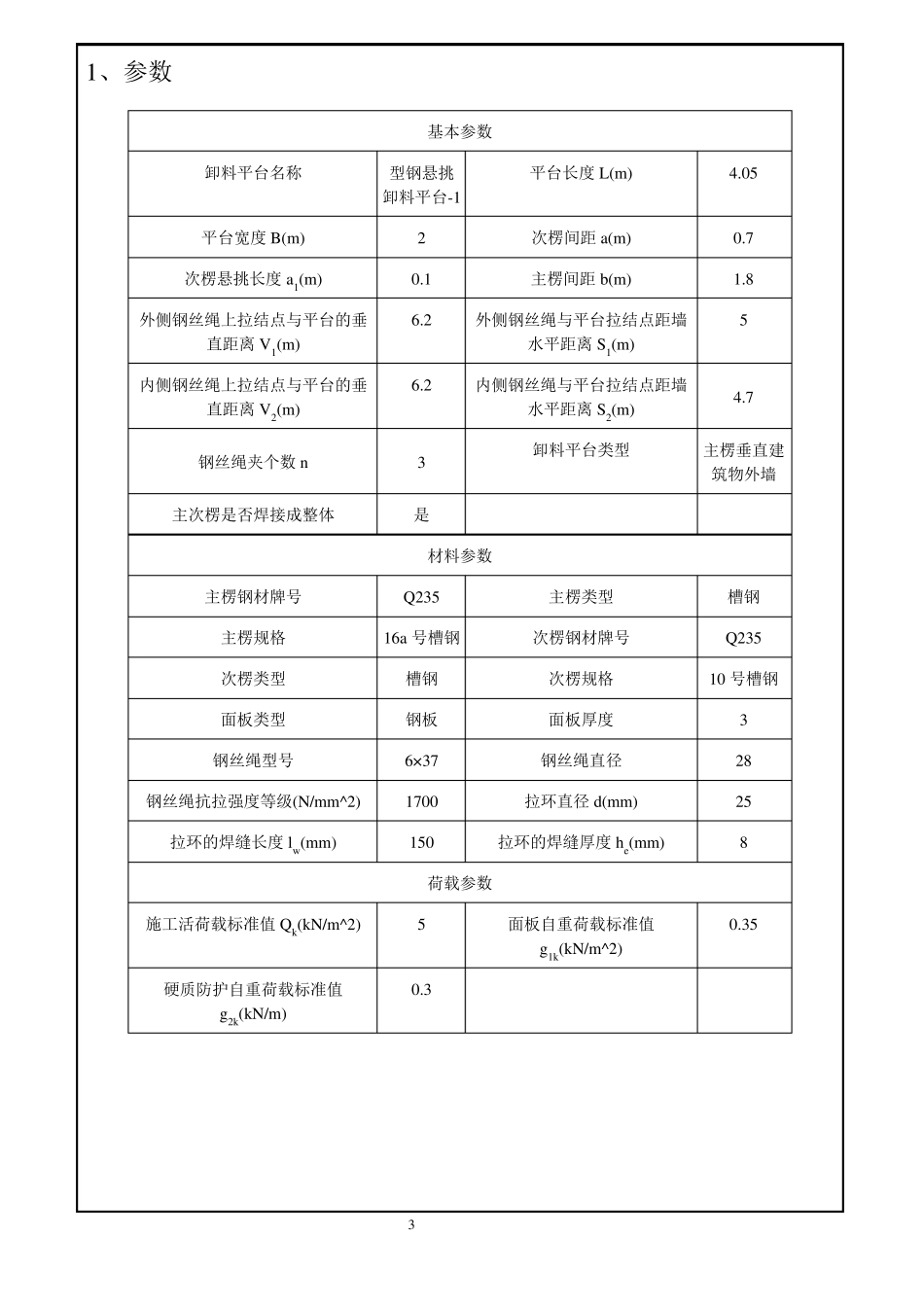

1 技术交底记录 表 C2-1 编 号 工程名称 启东北上海至尊三期 交底日期 2 0 1 7 年8 月3 日 施工单位 江苏南通二建 分项工程名称 卸料平台 交底提要 卸料平台 交底内容： 一、工程概况 本工程总建筑面积87984平方米，其中地下室层，建筑面积18600平方米，商业建筑面积2114平方米，3#楼地上29层，建筑高度98.80米，5#楼地上3层，建筑高度99.4米，6#楼地上31层，建筑高度99.4米，商业二地上2层，建筑高度9.3米。 二、施工部署 共制作6个卸料平台，每层设置，周转使用。 三、操作平台安全要求 1.卸料平台的上部位结点，必须位于建筑物上，不得设置在脚手架等施工设备上； 2.钢丝绳，构造上两边各设置前后两道，一道用于计算，一道作安全储备； 3.卸料平台安装时，钢丝绳应采用专用的挂钩挂牢，建筑物锐角口 围系钢丝绳处应加补软垫物，平台外口应略高于内口； 4.卸料平台左右两侧必须装置固定的防护栏； 5.卸料平台吊装，需要横梁支撑点电焊固定，接好钢丝绳，经过检 验才能松卸起重吊钩； 6.钢丝绳与水平钢梁的夹角最好在45-60度；钢丝绳上拉结点与平台的垂直距离两层层高（6.2/6.6）。 7.卸料平台使用时，应有专人负责 检查 ，发 现 钢丝绳有锈 蚀 损 坏 应 及 时调 换 ，焊缝 脱 焊应及 时修 复 ； 8.操作平台上应显 著 标 明 容 许 荷 载 800KG，人员 和 物料总重量 严 禁 2 超过设计容许荷载，配专人监督。 锁具做法 支座锚固做法 3 1、参数 基本参数 卸料平台名称 型钢悬挑卸料平台-1 平台长度 L(m) 4.05 平台宽度 B(m) 2 次楞间距 a(m) 0.7 次楞悬挑长度 a1(m) 0.1 主楞间距 b(m) 1.8 外侧钢丝绳上拉结点与平台的垂直距离 V1(m) 6.2 外侧钢丝绳与平台拉结点距墙水平距离 S1(m) 5 内侧钢丝绳上拉结点与平台的垂直距离 V2(m) 6.2 内侧钢丝绳与平台拉结点距墙水平距离 S2(m) 4.7 钢丝绳夹个数 n 3 卸料平台类型 主楞垂直建筑物外墙 主次楞是否焊接成整体 是 材料参数 主楞钢材牌号 Q235 主楞类型 槽钢 主楞规格 16a 号槽钢 次楞钢材牌号 Q235 次楞类型 槽钢 次楞规格 10 号槽钢 面板类型 钢板 面板厚度 3 钢丝绳型号 6×37 钢丝绳直径 28 钢丝绳抗拉强度等级(N/mm^2) 1700 拉环直径 d(mm) 25 拉环的焊缝长度 lw(mm) 150 拉环的焊缝厚度 he(mm) 8 荷载参数 施工活荷载标准值 Qk(kN/m^2) 5 ...
