卸料平台技术标准

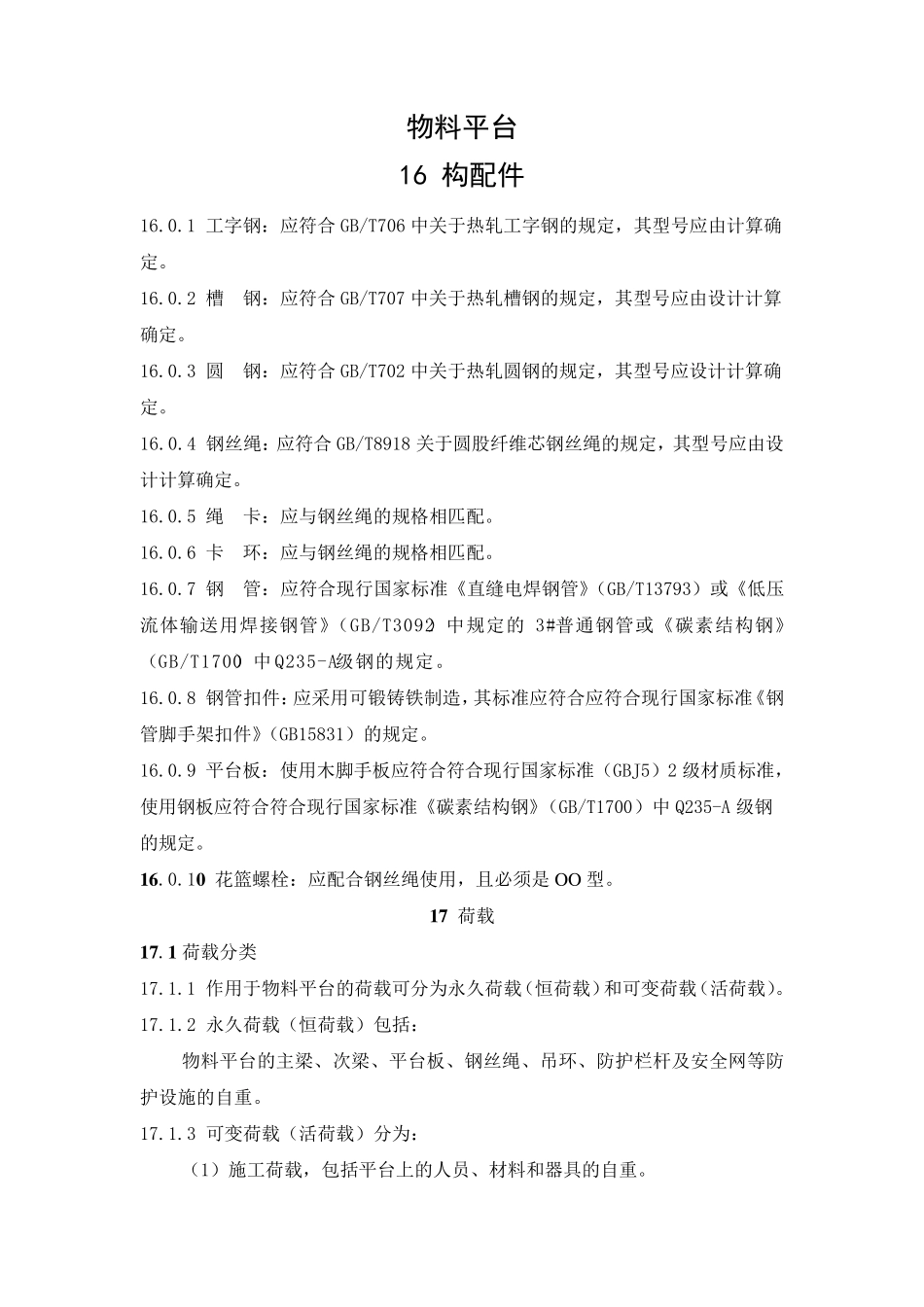

卸料平台技术标准_第1页
1/11
卸料平台技术标准_第2页
2/11
卸料平台技术标准_第3页
3/11
物料平台 16 构配件 16.0.1 工字钢:应符合GB/T706 中关于热轧工字钢的规定,其型号应由计算确 定。 16.0.2 槽 钢:应符合GB/T707 中关于热轧槽钢的规定,其型号应由设计计算 确定。 16.0.3 圆 钢:应符合GB/T702 中关于热轧圆钢的规定,其型号应设计计算确 定。 16.0.4 钢丝绳:应符合GB/T8918 关于圆股纤维芯钢丝绳的规定,其型号应由设计计算确定。 16.0.5 绳 卡:应与钢丝绳的规格相匹配。 16.0.6 卡 环:应与钢丝绳的规格相匹配。 16.0.7 钢 管:应符合现行国家标准《直缝电焊钢管》(GB/T13793)或《低压流体输送用焊接钢管》(GB/T3092)中规定的3#普通钢管或《碳素结构钢》(GB/T1700)中Q235-A级钢的规定。 16.0.8 钢管扣件:应采用可锻铸铁制造,其标准应符合应符合现行国家标准《钢 管脚手架扣件》(GB15831)的规定。 16.0.9 平台板:使用木脚手板应符合符合现行国家标准(GBJ5)2 级材质标准, 使用钢板应符合符合现行国家标准《碳素结构钢》(GB/T1700)中Q235-A 级钢 的规定。 1 6 .0.10 花篮螺栓:应配合钢丝绳使用,且必须是O O 型。 1 7 荷载 1 7 .1 荷载分类 17.1.1 作用于物料平台的荷载可分为永久荷载(恒荷载)和可变荷载(活荷载)。 17.1.2 永久荷载(恒荷载)包括: 物料平台的主梁、次梁、平台板、钢丝绳、吊环、防护栏杆及安全网等防护设施的自重。 17.1.3 可变荷载(活荷载)分为: (1)施工荷载,包括平台上的人员、材料和器具的自重。 (2)风荷载 17.2 荷载标准值 17.2.1 永久荷载标准值按本规范表17.2.1 采用。 表17.2.1 永久荷载标准值 序号 材料名称 规格 型号 自重 1 工字钢 12# 120*64*4.8 115kN/m 2 工字钢 14# 140*73*4.9 137kN/m 3 槽钢 10# 100*48*5.3 100kN/m 4 槽钢 12# 120*53*5.5 120.6kN/m 5 圆钢 6.5 26kN/m 8 40kN/m 10 62kN/m 6 钢管 48*3.5 38.4kN/m 7 扣件 直角 132N/个 旋转 146N/个 对接 184N/个 8 木材 脚手板 5cm*20cm*4m 约 192kN/块 方材 5cm*10cm*4m 约 96kN/块 10cm*10cm*4m 约 192kN/块 17.2.2 可变荷载标准值按本规范表17.2.2 采用。 表17.2.2 可变荷载标准值 序号 材料名称 规格 型号 自重 1 钢管 48*3.5 38.4kN/m 2 扣件 直角 13.2N/个 旋转 14.6N/个 对接 18.4N/个 3 木材 脚手板 5cm*20cm*4m 约 192kN/块 方材 5c...
