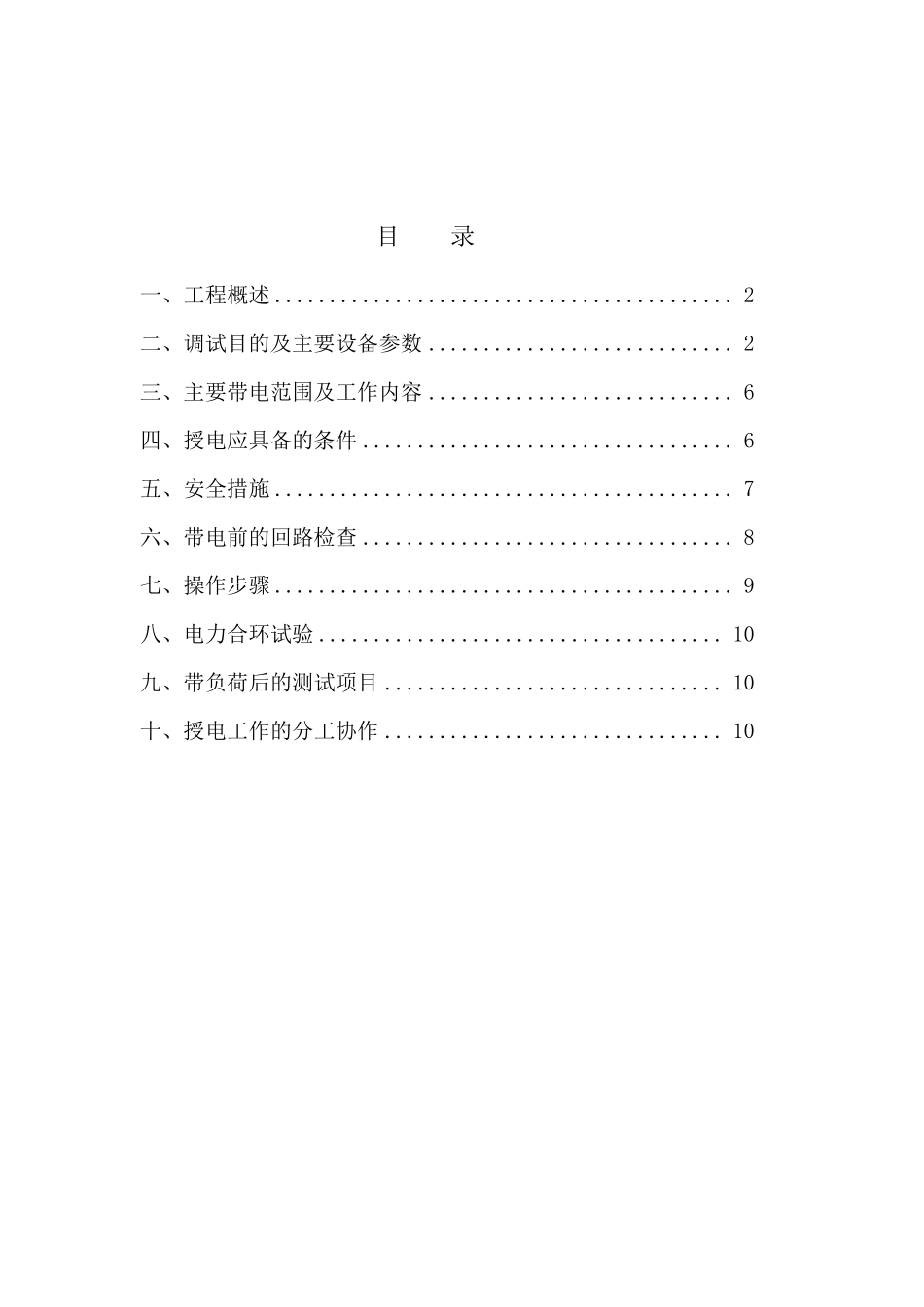

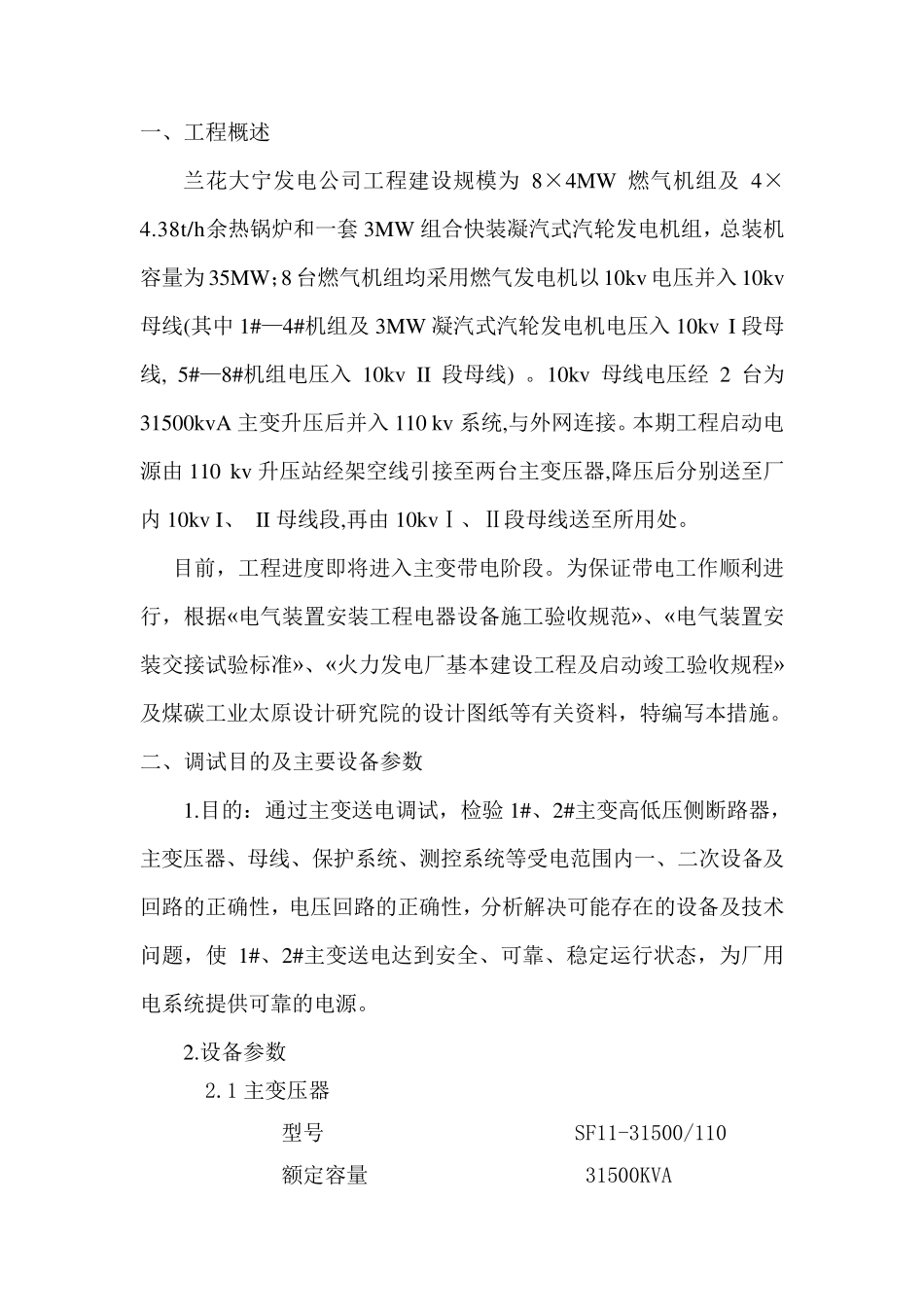

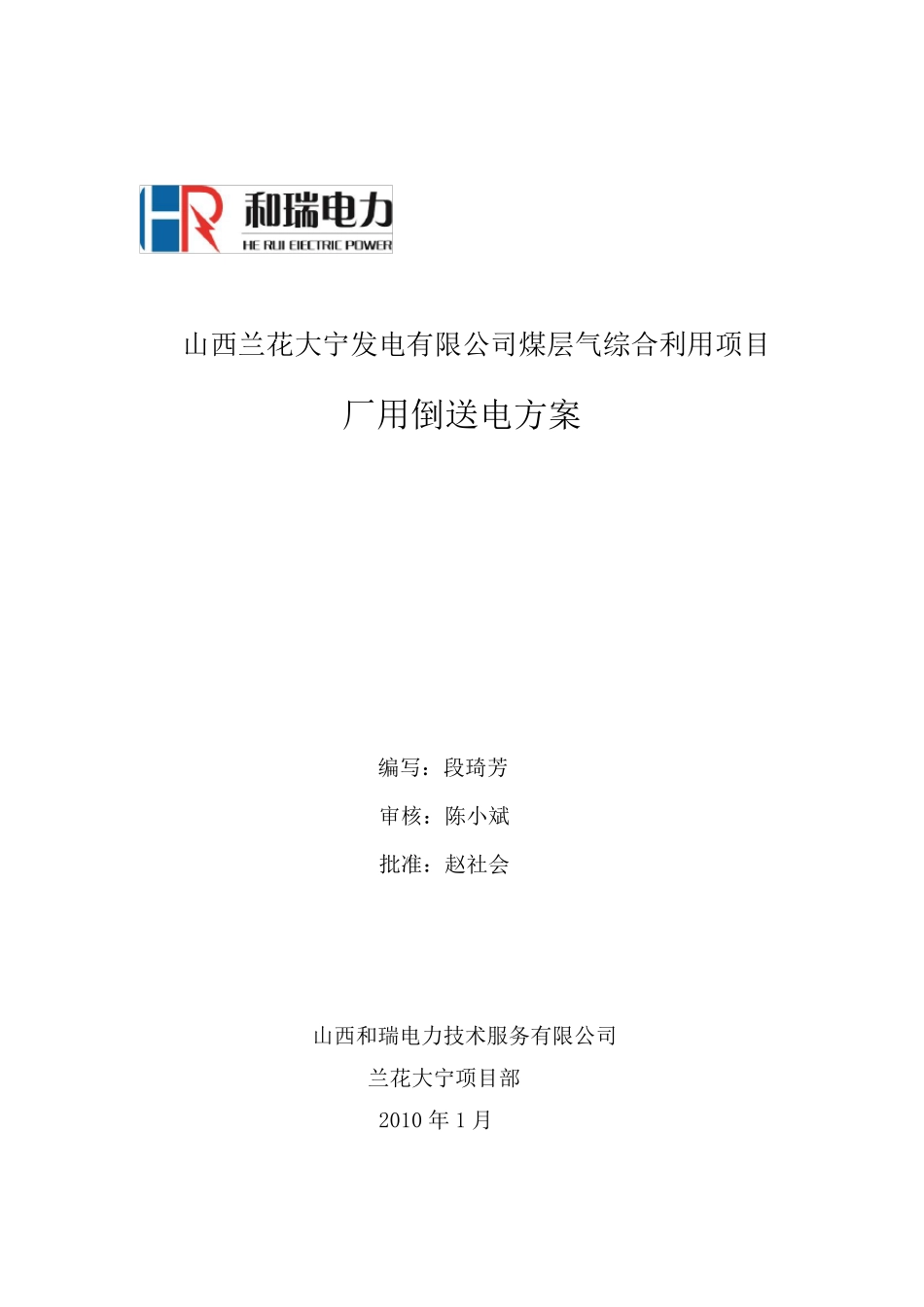

山西兰花大宁发电有限公司煤层气综合利用项目 厂用倒送电方案 编写：段琦芳 审核：陈小斌 批准：赵社会 山西和瑞电力技术服务有限公司 兰花大宁项目部 2010 年 1 月 目 录 一、工程概述 .......................................... 2 二、调试目的及主要设备参数 ............................ 2 三、主要带电范围及工作内容 ............................ 6 四、授电应具备的条件 .................................. 6 五、安全措施 .......................................... 7 六、带电前的回路检查 .................................. 8 七、操作步骤 .......................................... 9 八、电力合环试验 ..................................... 10 九、带负荷后的测试项目 ............................... 10 十、授电工作的分工协作 ............................... 10 一、工程概述 兰花大宁发电公司工程建设规模为8×4MW 燃气机组及4×4.38t/h余热锅炉和一套3MW 组合快装凝汽式汽轮发电机组，总装机容量为35MW；8 台燃气机组均采用燃气发电机以10kv 电压并入10kv母线(其中1#—4#机组及3MW 凝汽式汽轮发电机电压入10kv I 段母线, 5#—8#机组电压入10kv II 段母线) 。10kv 母线电压经2 台为31500kv A 主变升压后并入110 kv 系统,与外网连接。本期工程启动电源由110 kv 升压站经架空线引接至两台主变压器,降压后分别送至厂内10kv I、 II 母线段,再由10kv Ⅰ、Ⅱ段母线送至所用处。 目前，工程进度即将进入主变带电阶段。为保证带电工作顺利进行，根据«电气装置安装工程电器设备施工验收规范»、«电气装置安装交 接试 验标 准 »、«火 力 发电厂基 本建设工程及启动竣 工验收规程»及煤 碳工业太原设计研究院的设计图纸等有关资料，特编写本措施。 二、调试 目的及主要设备参数 1.目的：通过主变送电调试 ，检验1#、2#主变高低压侧断 路 器，主变压器、母线、保护 系统、测 控 系统等受 电范围 内一、二次 设备及回 路 的正 确 性 ，电压回 路 的正 确 性 ，分析 解 决 可 能 存 在 的设备及技 术问 题 ，使1#、2#主变送电达 到 安全 、可 靠 、稳 定 运 行状 态 ，为厂用电系统提 供 可 靠 的电源。 2.设备参数 2.1 主变压器 型 号 SF11-31500/110 额 定 容量 31500KVA 相别...
