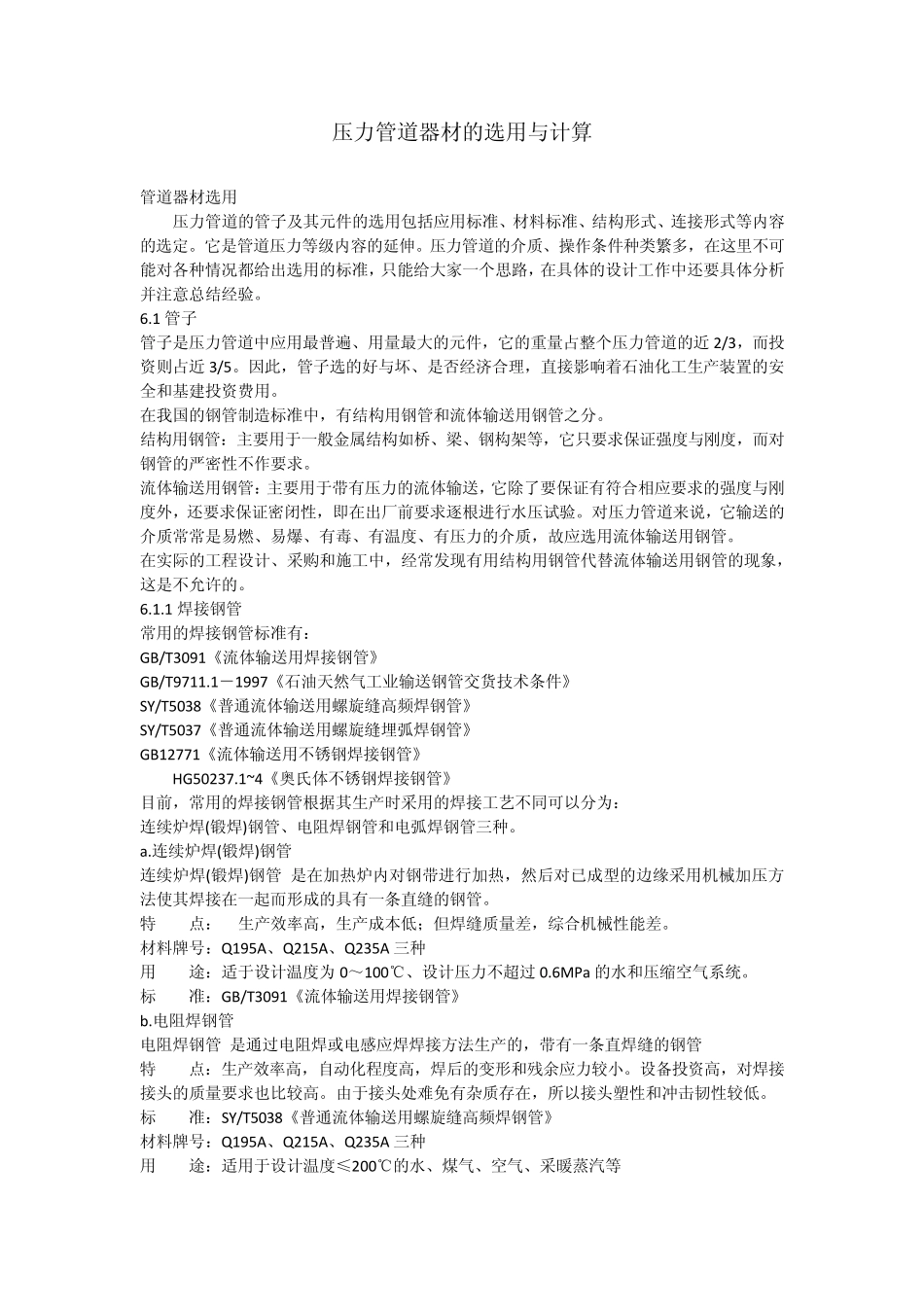

压力管道器材的选用_第1页
1/14

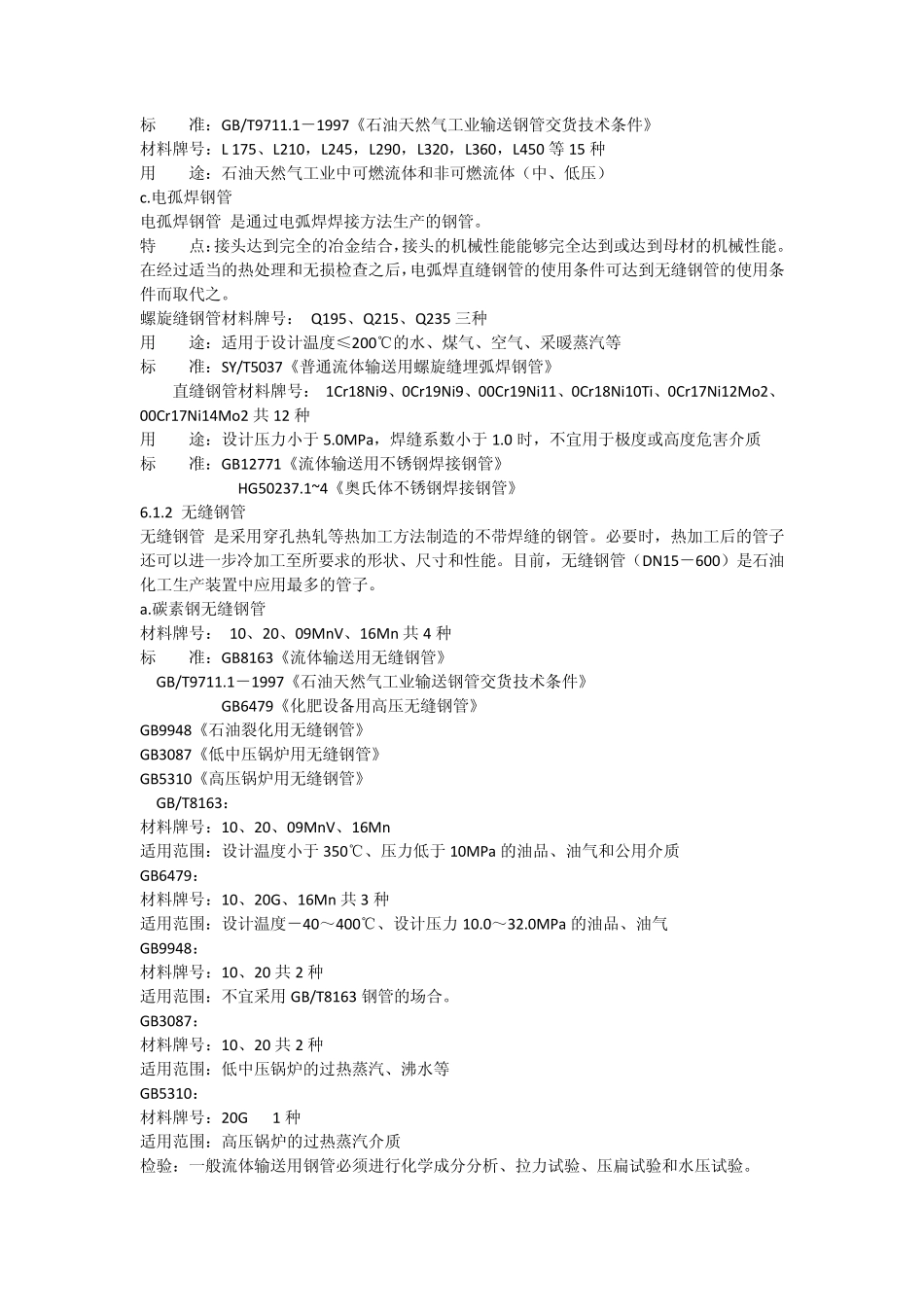

压力管道器材的选用_第2页
2/14

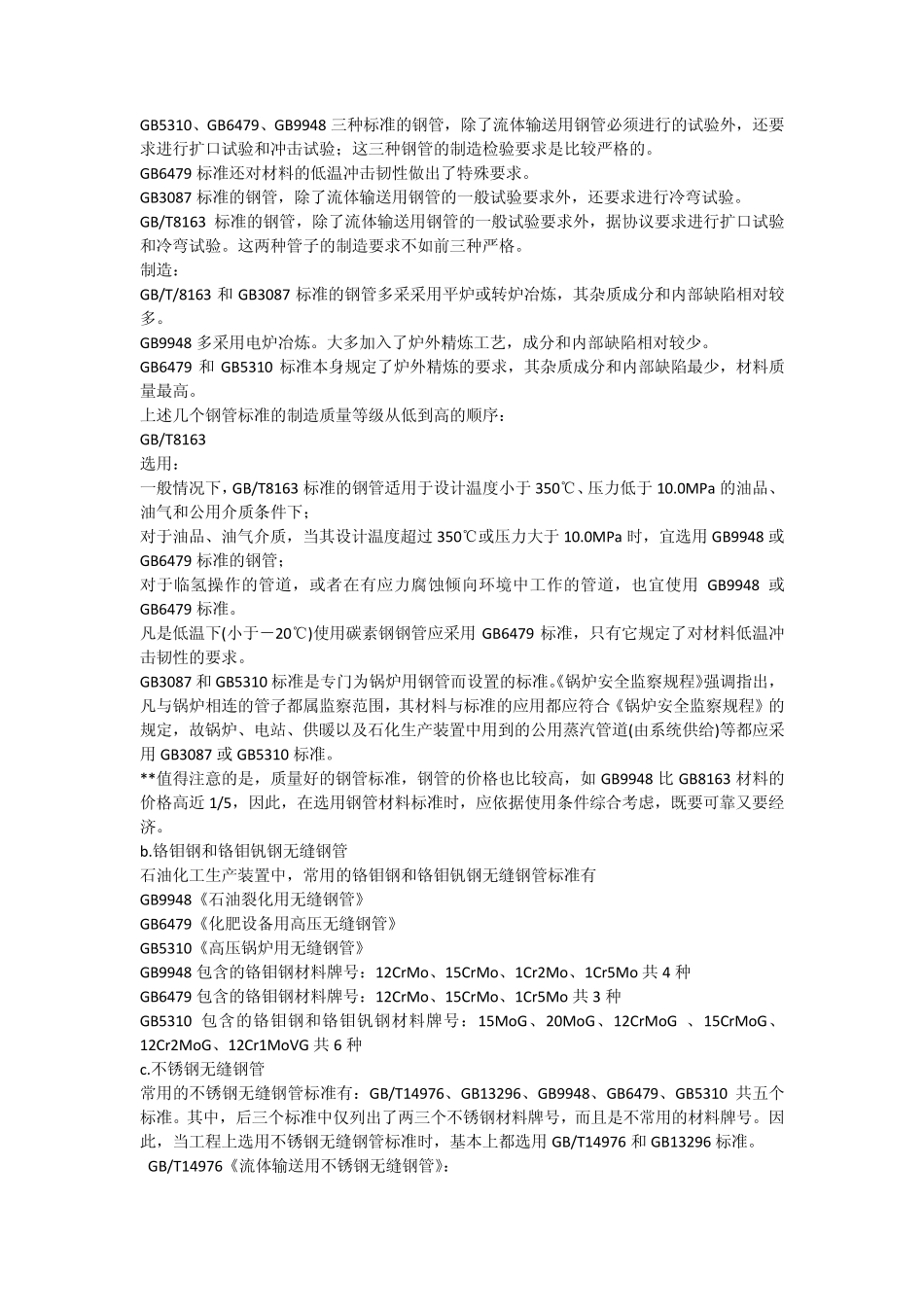

压力管道器材的选用_第3页
3/14
压力管道器材的选用与计算 管道器材选用 压力管道的管子及其元件的选用包括应用标准、材料标准、结构形式、连接形式等内容的选定。它是管道压力等级内容的延伸。压力管道的介质、操作条件种类繁多,在这里不可能对各种情况都给出选用的标准,只能给大家一个思路,在具体的设计工作中还要具体分析并注意总结经验。 6.1 管子 管子是压力管道中应用最普遍、用量最大的元件,它的重量占整个压力管道的近 2/3,而投资则占近 3/5。因此,管子选的好与坏、是否经济合理,直接影响着石油化工生产装置的安全和基建投资费用。 在我国的钢管制造标准中,有结构用钢管和流体输送用钢管之分。 结构用钢管:主要用于一般金属结构如桥、梁、钢构架等,它只要求保证强度与刚度,而对钢管的严密性不作要求。 流体输送用钢管:主要用于带有压力的流体输送,它除了要保证有符合相应要求的强度与刚度外,还要求保证密闭性,即在出厂前要求逐根进行水压试验。对压力管道来说,它输送的介质常常是易燃、易爆、有毒、有温度、有压力的介质,故应选用流体输送用钢管。 在实际的工程设计、采购和施工中,经常发现有用结构用钢管代替流体输送用钢管的现象,这是不允许的。 6.1.1 焊接钢管 常用的焊接钢管标准有: GB/T3091《流体输送用焊接钢管》 GB/T9711.1-1997《石油天然气工业输送钢管交货技术条件》 SY/T5038《普通流体输送用螺旋缝高频焊钢管》 SY/T5037《普通流体输送用螺旋缝埋弧焊钢管》 GB12771《流体输送用不锈钢焊接钢管》 HG50237.1~4《奥氏体不锈钢焊接钢管》 目前,常用的焊接钢管根据其生产时采用的焊接工艺不同可以分为: 连续炉焊(锻焊)钢管、电阻焊钢管和电弧焊钢管三种。 a.连续炉焊(锻焊)钢管 连续炉焊(锻焊)钢管 是在加热炉内对钢带进行加热,然后对已成型的边缘采用机械加压方法使其焊接在一起而形成的具有一条直缝的钢管。 特 点: 生产效率高,生产成本低;但焊缝质量差,综合机械性能差。 材料牌号:Q195A、Q215A、Q235A 三种 用 途:适于设计温度为0~100℃、设计压力不超过 0.6MPa 的水和压缩空气系统。 标 准:GB/T3091《流体输送用焊接钢管》 b.电阻焊钢管 电阻焊钢管 是通过电阻焊或电感应焊焊接方法生产的,带有一条直焊缝的钢管 特 点:生产效率高,自动化程度高,焊后的变形和残余应力较小。设备投资高,对焊接接头的质量要求也比较高。由于接头处难免有杂质存在,所以接头塑性和冲击韧性较低。...
