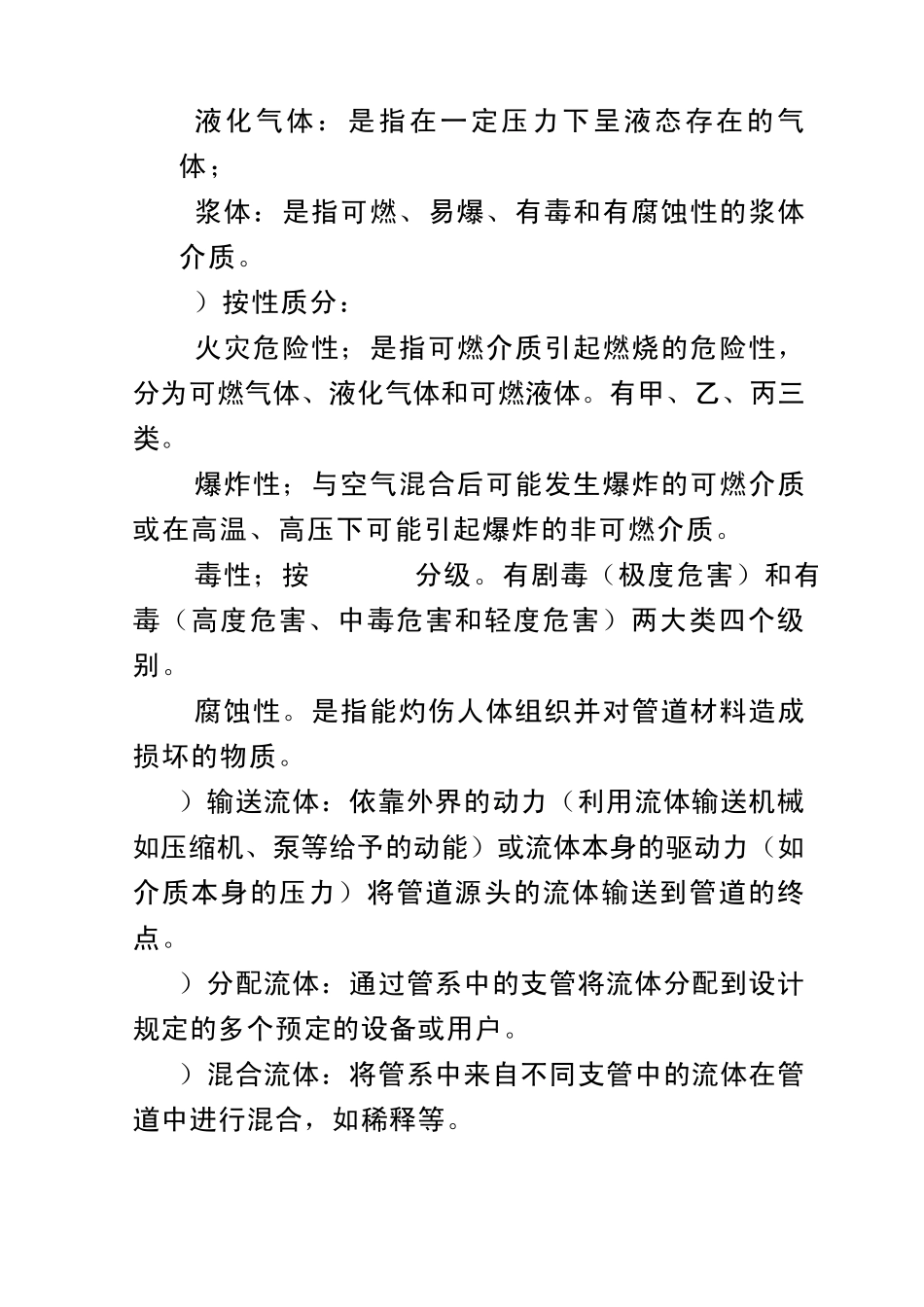

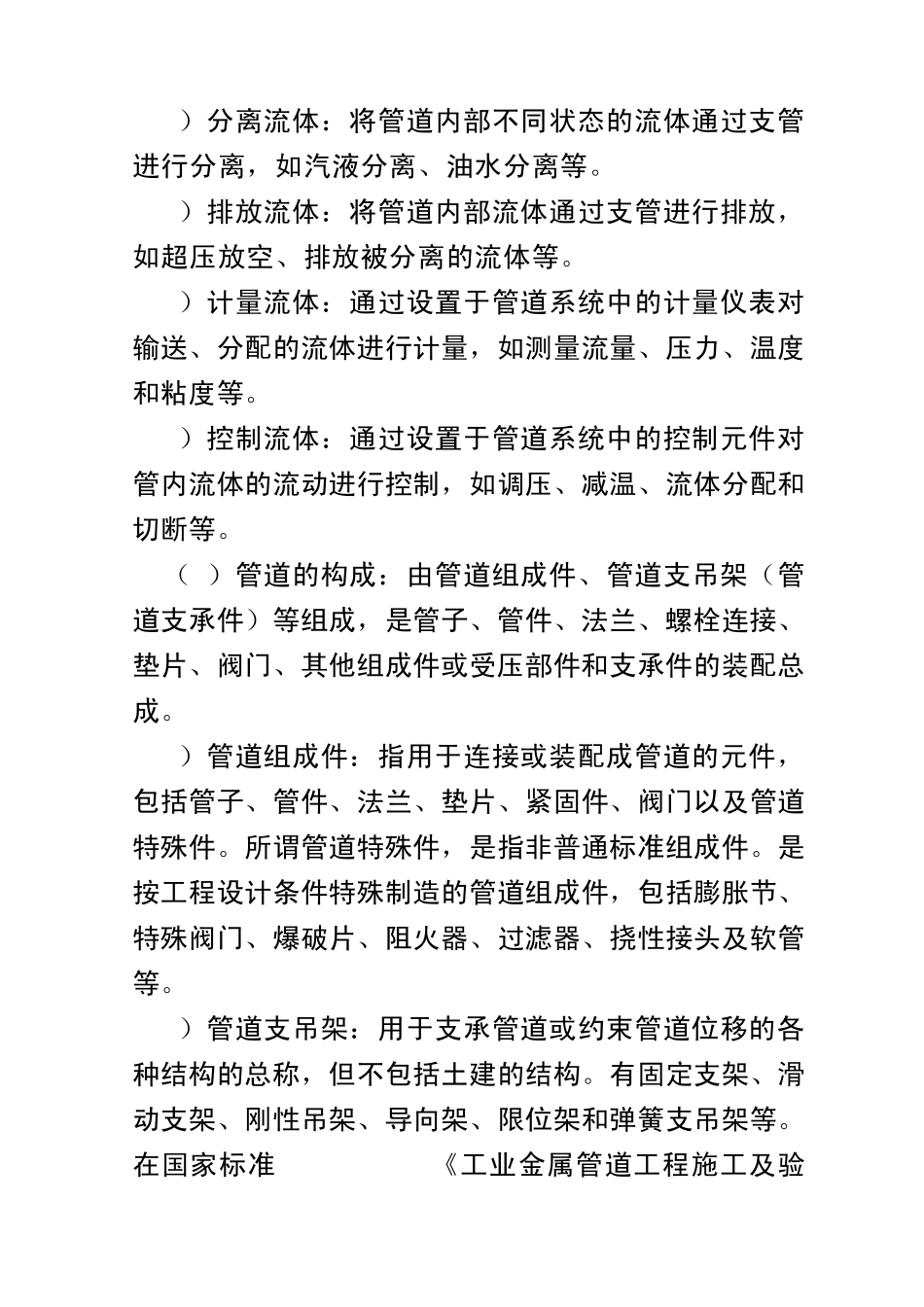

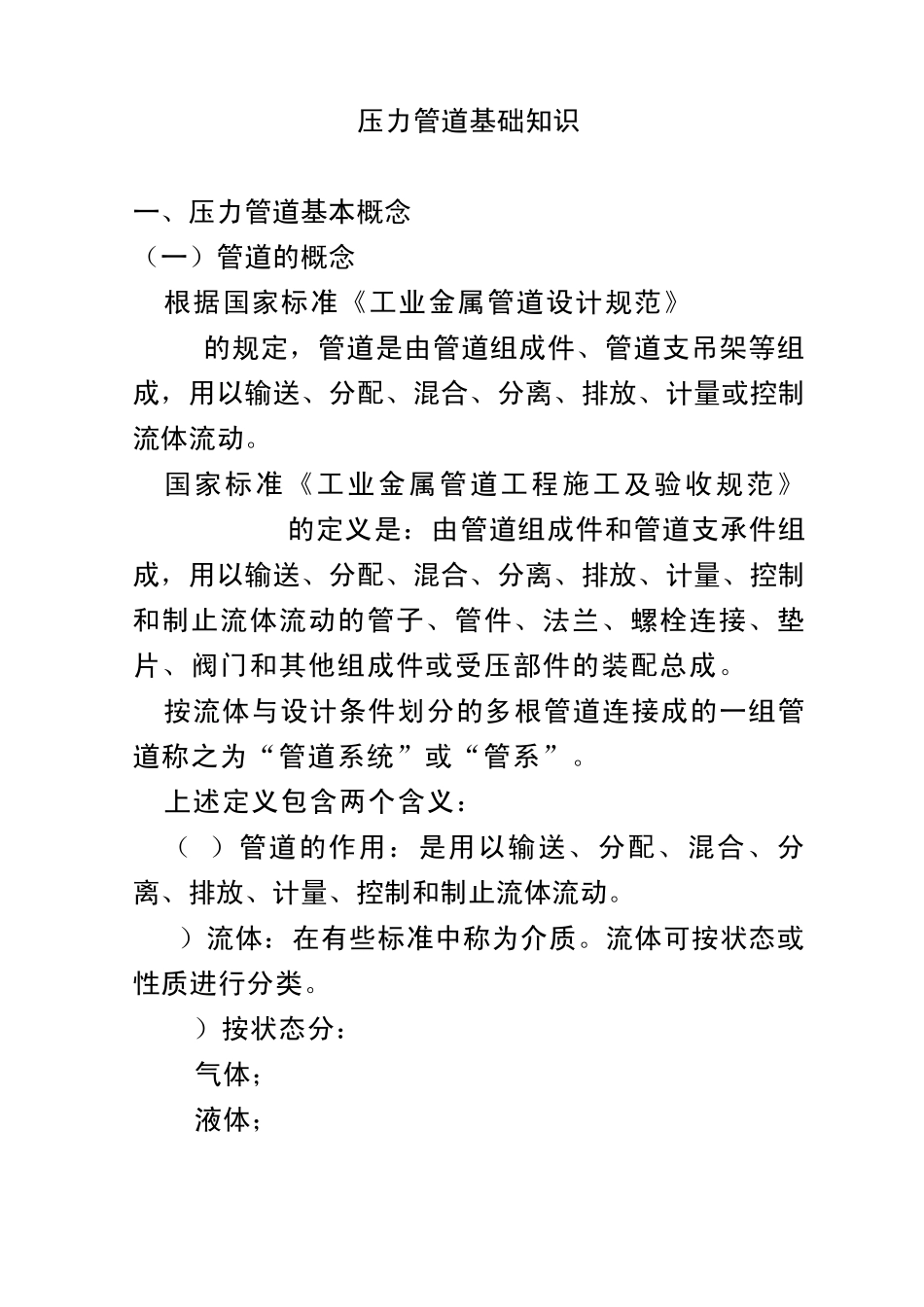

压力管道基础知识 一、压力管道基本概念 （一）管道的概念 根据国家标准《工业金属管道设计规范》GB50316-2000的规定，管道是由管道组成件、管道支吊架等组成，用以输送、分配、混合、分离、排放、计量或控制流体流动。 国家标准《工业金属管道工程施工及验收规范》GB50235-97的定义是：由管道组成件和管道支承件组成，用以输送、分配、混合、分离、排放、计量、控制和制止流体流动的管子、管件、法兰、螺栓连接、垫片、阀门和其他组成件或受压部件的装配总成。 按流体与设计条件划分的多根管道连接成的一组管道称之为“管道系统”或“管系”。 上述定义包含两个含义： （A）管道的作用：是用以输送、分配、混合、分离、排放、计量、控制和制止流体流动。 1）流体：在有些标准中称为介质。流体可按状态或性质进行分类。 a）按状态分： 气体； 液体； 液化气体：是指在一定压力下呈液态存在的气体； 浆体：是指可燃、易爆、有毒和有腐蚀性的浆体介质。 b）按性质分： 火灾危险性；是指可燃介质引起燃烧的危险性，分为可燃气体、液化气体和可燃液体。有甲、乙、丙三类。 爆炸性；与空气混合后可能发生爆炸的可燃介质或在高温、高压下可能引起爆炸的非可燃介质。 毒性；按 GB5044分级。有剧毒（极度危害）和有毒（高度危害、中毒危害和轻度危害）两大类四个级别。 腐蚀性。是指能灼伤人体组织并对管道材料造成损坏的物质。 2）输送流体：依靠外界的动力（利用流体输送机械如压缩机、泵等给予的动能）或流体本身的驱动力（如介质本身的压力）将管道源头的流体输送到管道的终点。 3）分配流体：通过管系中的支管将流体分配到设计规定的多个预定的设备或用户。 4）混合流体：将管系中来自不同支管中的流体在管道中进行混合，如稀释等。 5）分离流体：将管道内部不同状态的流体通过支管进行分离，如汽液分离、油水分离等。 6）排放流体：将管道内部流体通过支管进行排放，如超压放空、排放被分离的流体等。 7）计量流体：通过设置于管道系统中的计量仪表对输送、分配的流体进行计量，如测量流量、压力、温度和粘度等。 8）控制流体：通过设置于管道系统中的控制元件对管内流体的流动进行控制，如调压、减温、流体分配和切断等。 （B）管道的构成：由管道组成件、管道支吊架（管道支承件）等组成，是管子、管件、法兰、螺栓连接、垫片、阀门、其他组成件或受压部件和支承件的装配总成。 1）管道组成件：指用于连接或装配成管道...
