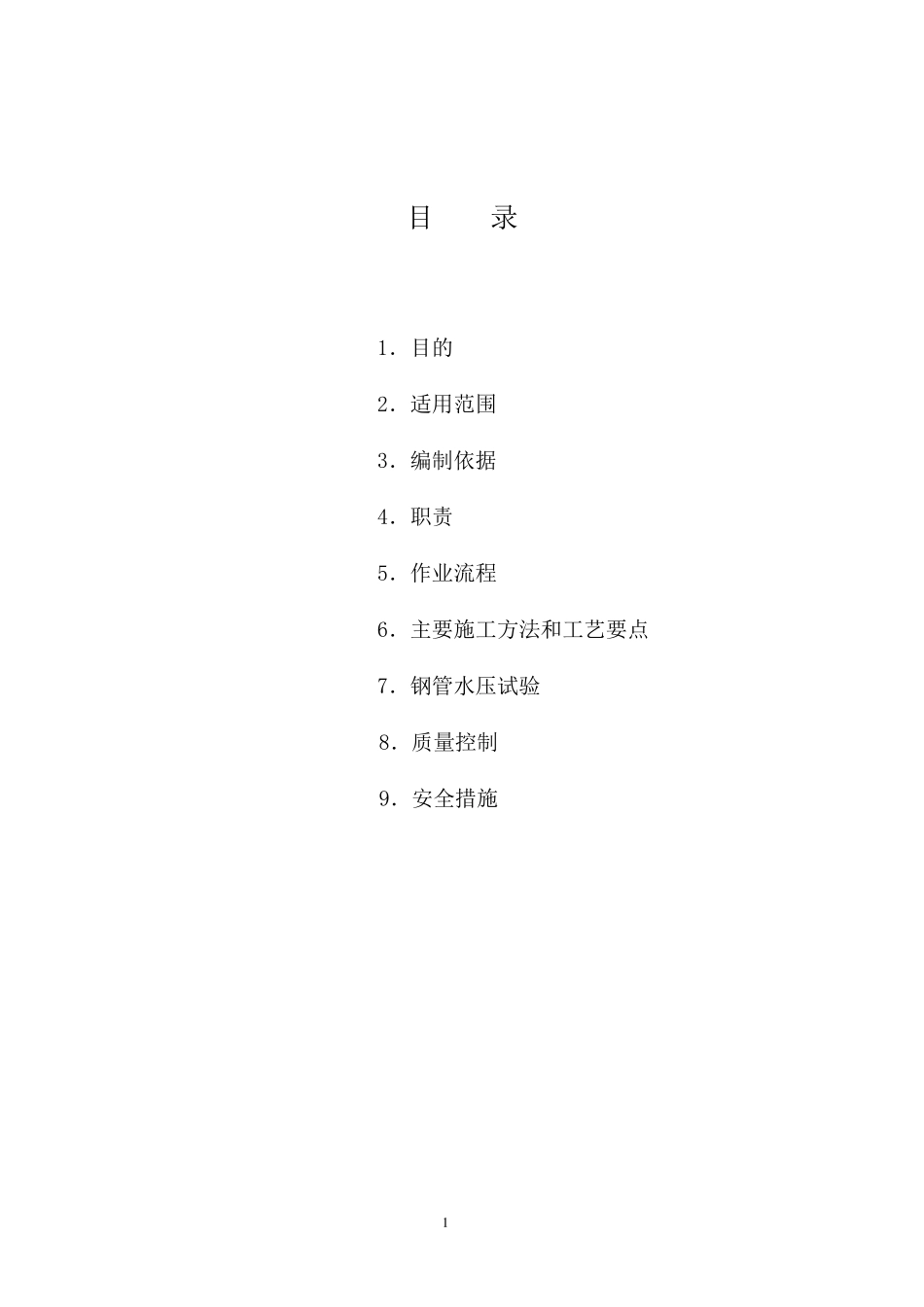

压力钢管制造与安装 专项施工方案 编制： 审核： 批准： 中国葛州坝集团股份有限公司 珠海竹银水源工程二标段施工项目部 2010 年 03 月 08 日 1 目 录 1．目的 2．适用范围 3．编制依据 4．职责 5．作业流程 6．主要施工方法和工艺要点 7．钢管水压试验 8．质量控制 9．安全措施 2 1. 目的 为确保竹银水源工程二标段压力钢管制造与安装作业处于受控状态，满足满足合同和技术规范的质量要求，特制订本工作程序。 2. 适用范围 适用于竹银水源工程二标段压力钢管制造与安装作业施工的全过程。 压力钢管制造与安装工程项目主要包括竹洲头泵站、供水管线的压力钢管的直管、弯管、渐变管、岔管和支管及其部件(以下统称钢管)。 3. 编制依据 3.1 设计文件 设计图纸 技术规范书 3.2 其他合同文件 4. 职责 工程部：负责作业指导书编制，并进行技术交底，做好相关记录。 质保部：监督作业指导书执行，确保工程施工质量，并做好质检记录。 安保部：做好员工安全教育，进行现场安全监察。确保工程安全无事故。 其他相关人员：认真履行岗位职责，并做好相关记录。 5. 作业流程 3 5.1 压力钢管制作工艺流程见图5-1。 施工技术准备 编制管节拼图及零件工艺卡 编制材料分批供应计划 材 料 采 购 材料进厂检查（含抽样 理化试验和UT 抽样检验） 材 质 确 认 编制各种瓦片 编号、标记移植 数控下料 瓦片压头 瓦片卷制 瓦片检验 不合格 隔 离 坡口加工、涂刷保护漆 图5-1 瓦片制作工艺流程图 4 5.2 压力钢管管节组焊工艺流程图5-2。 施工技术准备 编制管节装焊工艺流转卡 管节组圆、尺寸检查 纵缝半自动焊（含预热后热） 纵缝角变形矫正 材质编号正确的瓦片 （验收合格） 焊接工艺评定 焊接工艺计划、规程编制 焊缝检查 调圆、加劲环装配 加劲环焊接 24h后 纵缝产品试板 NDT及机械性能试验 合格 附件组装、焊接 环缝焊接 终检验收交安装 管段防腐处理 图5-2 压力钢管管节组焊工艺流程图 检查 焊缝返修 不合格 焊缝返修 检查验收 焊缝检查 焊缝返修 不合格 合格 管段组装质检 内支撑装配 验收及防腐处理 出厂运到安装部位 涂装工艺试验 编制涂装工艺措施 不合格 5 6. 压力钢管制造工艺方法及主要技术措施 6.1 技术准备 钢管制造过程中，我方从制造材料、工艺、焊接、无损检测、计量、工装等环节对钢管制造生产过程进行质量监控，确保钢管...
