对接平焊实训课程教案

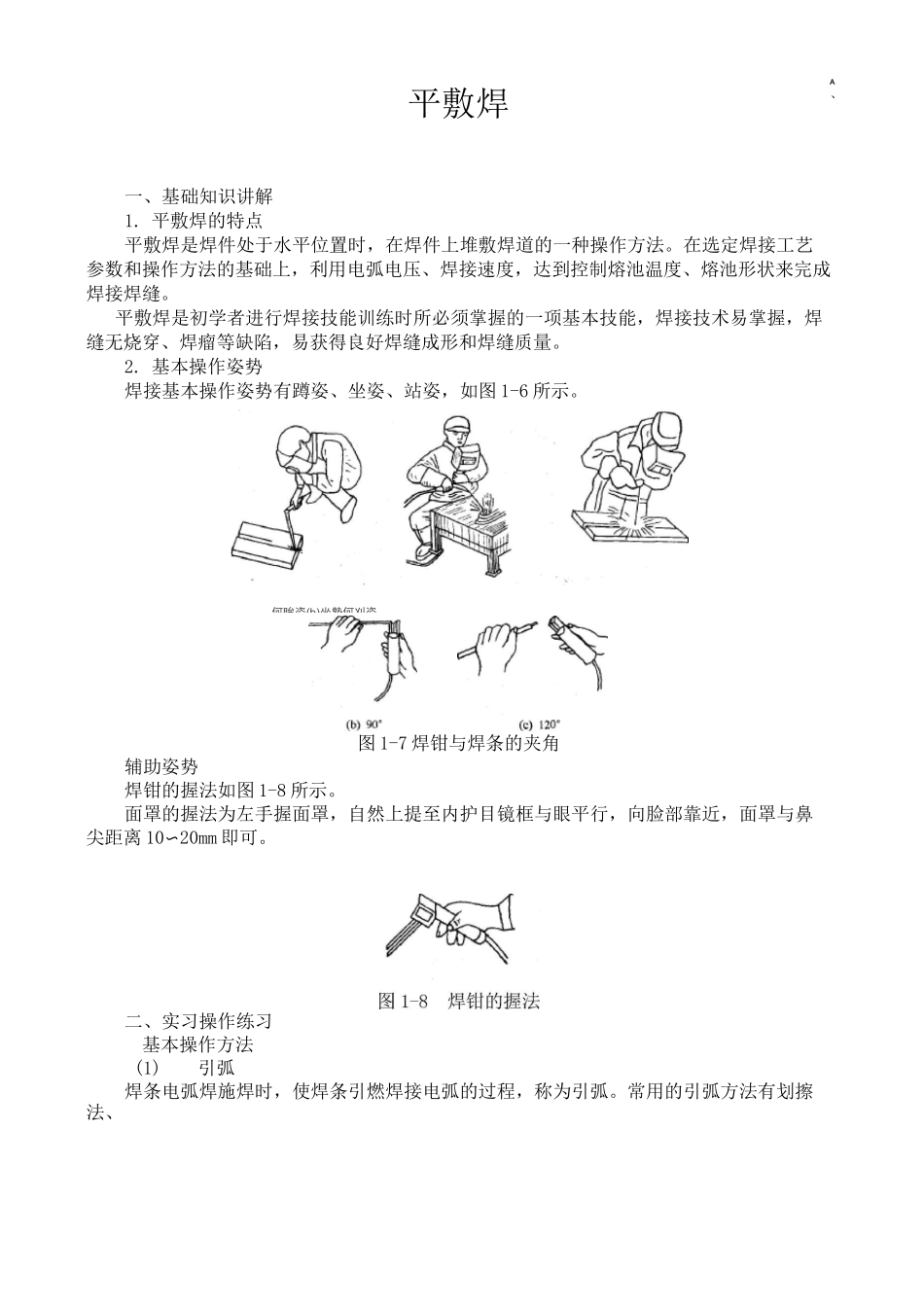

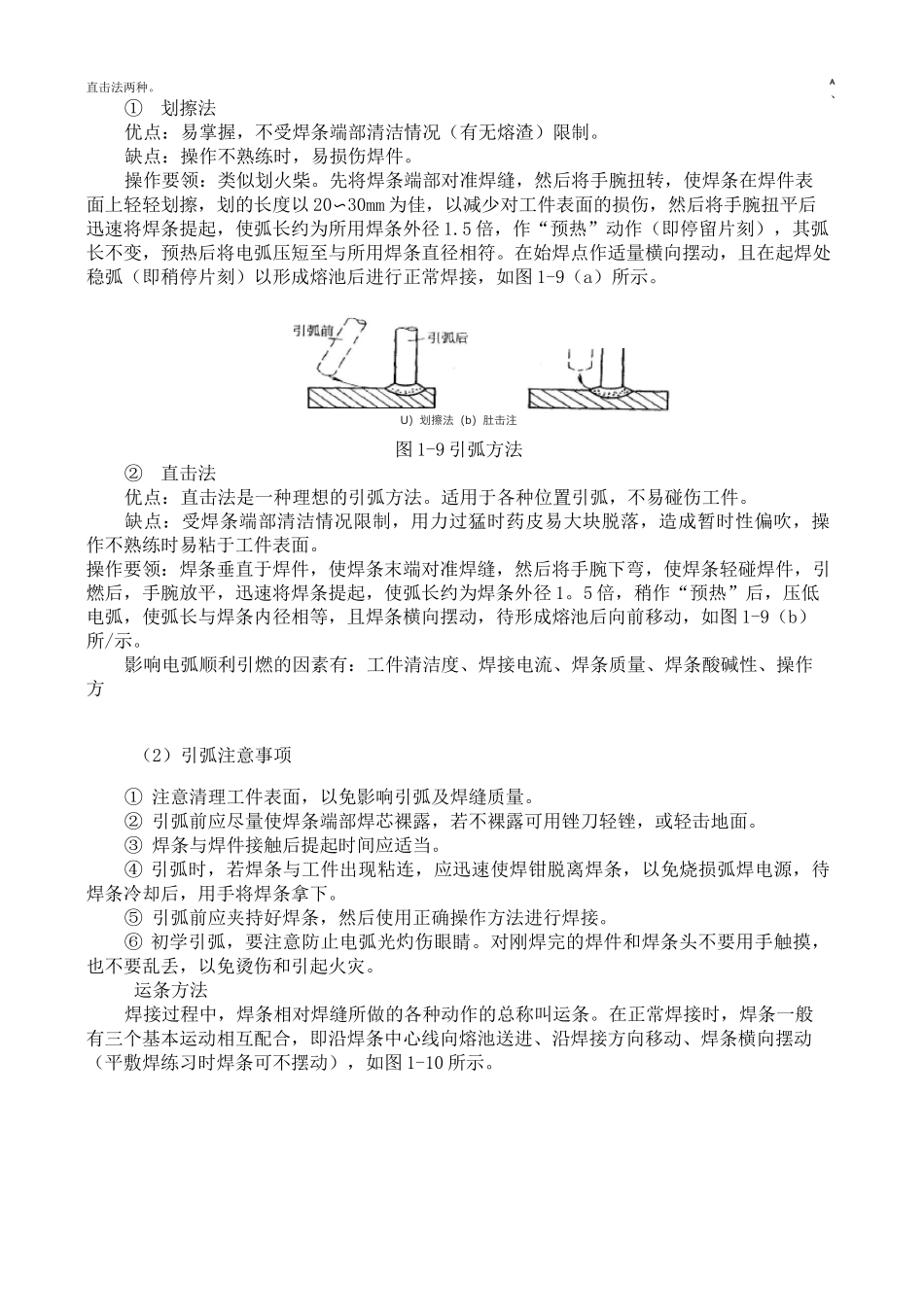

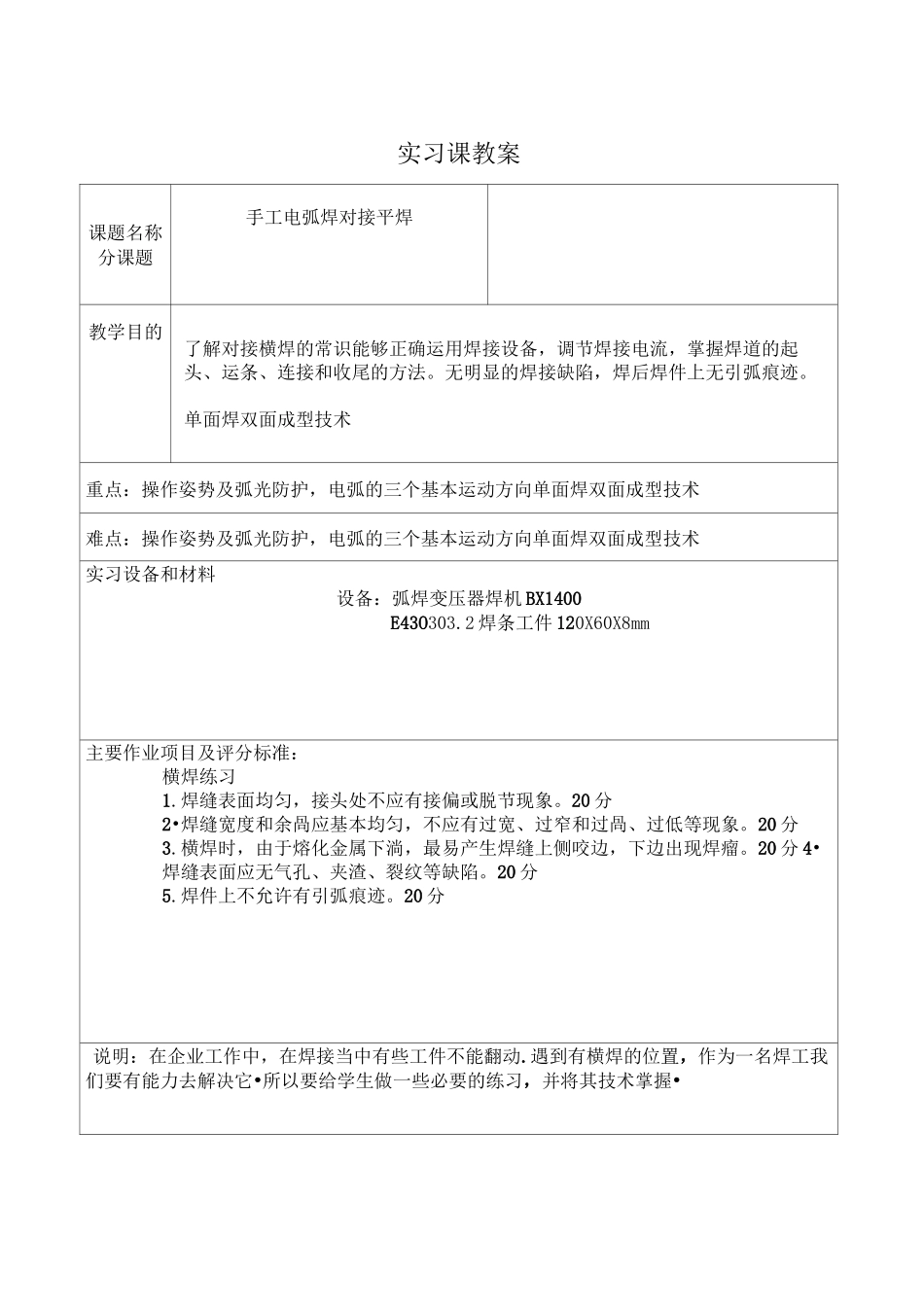

实习课教案课题名称分课题手工电弧焊对接平焊教学目的了解对接横焊的常识能够正确运用焊接设备，调节焊接电流，掌握焊道的起头、运条、连接和收尾的方法。无明显的焊接缺陷，焊后焊件上无引弧痕迹。单面焊双面成型技术重点：操作姿势及弧光防护，电弧的三个基本运动方向单面焊双面成型技术难点：操作姿势及弧光防护，电弧的三个基本运动方向单面焊双面成型技术实习设备和材料设备：弧焊变压器焊机 BX1400E43O303.2 焊条工件 120X60X8mm主要作业项目及评分标准：横焊练习1.焊缝表面均匀，接头处不应有接偏或脱节现象。20 分2•焊缝宽度和余咼应基本均匀，不应有过宽、过窄和过咼、过低等现象。20 分3.横焊时，由于熔化金属下淌，最易产生焊缝上侧咬边，下边出现焊瘤。20 分 4•焊缝表面应无气孔、夹渣、裂纹等缺陷。20 分5.焊件上不允许有引弧痕迹。20 分说明：在企业工作中，在焊接当中有些工件不能翻动.遇到有横焊的位置，作为一名焊工我们要有能力去解决它•所以要给学生做一些必要的练习，并将其技术掌握•A、平敷焊一、基础知识讲解1. 平敷焊的特点平敷焊是焊件处于水平位置时，在焊件上堆敷焊道的一种操作方法。在选定焊接工艺参数和操作方法的基础上，利用电弧电压、焊接速度，达到控制熔池温度、熔池形状来完成焊接焊缝。平敷焊是初学者进行焊接技能训练时所必须掌握的一项基本技能，焊接技术易掌握，焊缝无烧穿、焊瘤等缺陷，易获得良好焊缝成形和焊缝质量。2. 基本操作姿势焊接基本操作姿势有蹲姿、坐姿、站姿，如图 1-6 所示。图 1-7 焊钳与焊条的夹角辅助姿势焊钳的握法如图 1-8 所示。面罩的握法为左手握面罩，自然上提至内护目镜框与眼平行，向脸部靠近，面罩与鼻尖距离 10〜20mm 即可。二、实习操作练习基本操作方法(1)引弧焊条电弧焊施焊时，使焊条引燃焊接电弧的过程，称为引弧。常用的引弧方法有划擦法、何眸姿(b)坐勢何刈姿A、直击法两种。①划擦法优点：易掌握，不受焊条端部清洁情况（有无熔渣）限制。缺点：操作不熟练时，易损伤焊件。操作要领：类似划火柴。先将焊条端部对准焊缝，然后将手腕扭转，使焊条在焊件表面上轻轻划擦，划的长度以 20〜30mm 为佳，以减少对工件表面的损伤，然后将手腕扭平后迅速将焊条提起，使弧长约为所用焊条外径 1.5 倍，作“预热”动作（即停留片刻），其弧长不变，预热后将电弧压短至与所用焊条直径相符。在始焊点作适量横向摆动，且在起焊处稳弧（即稍停片刻）以形成...
