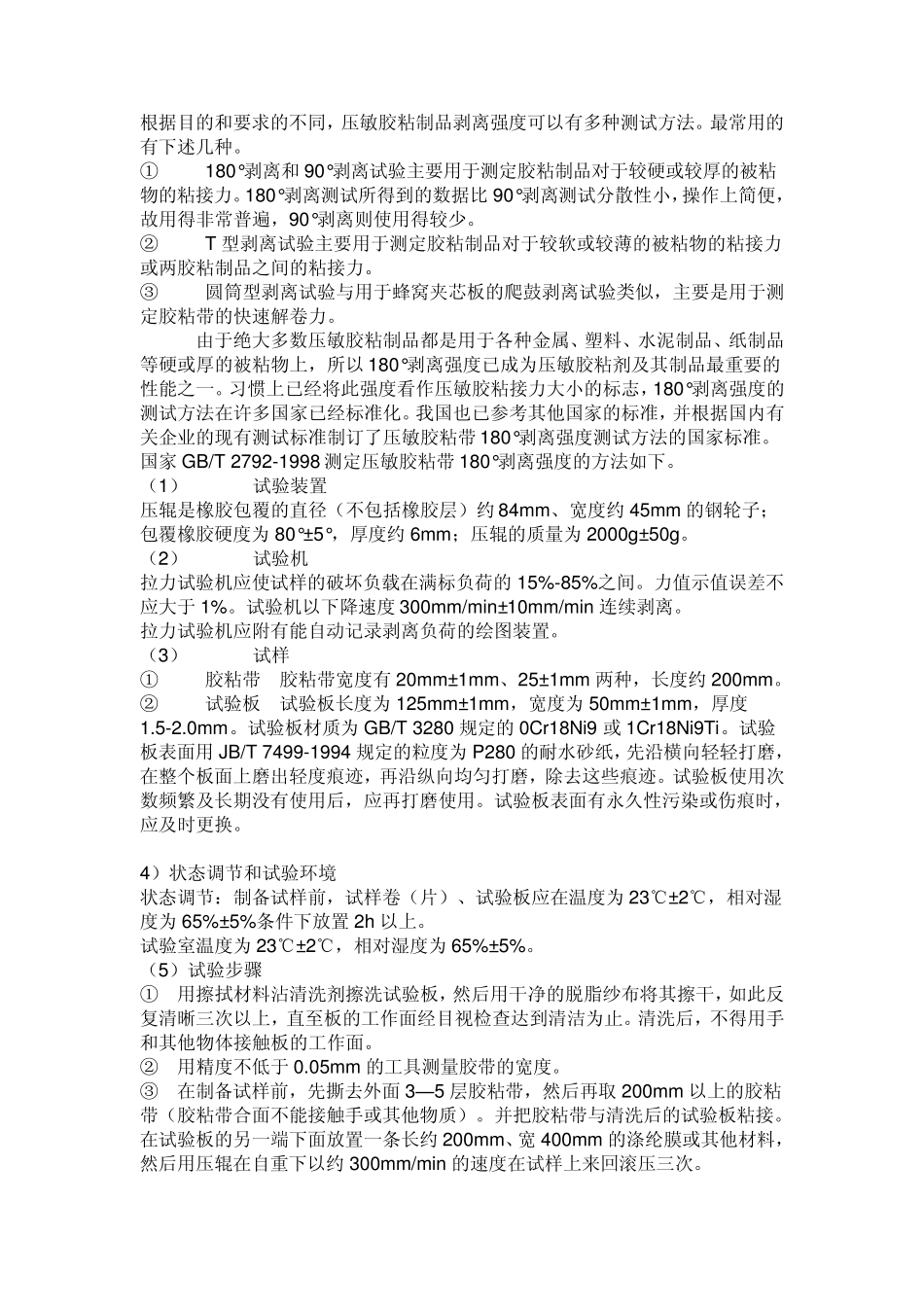

根据目的和要求的不同,压敏胶粘制品剥离强度可以有多种测试方法。最常用的有下述几种。 ① 180°剥离和 90°剥离试验主要用于测定胶粘制品对于较硬或较厚的被粘物的粘接力。180°剥离测试所得到的数据比 90°剥离测试分散性小,操作上简便,故用得非常普遍,90°剥离则使用得较少。 ② T 型剥离试验主要用于测定胶粘制品对于较软或较薄的被粘物的粘接力或两胶粘制品之间的粘接力。 ③ 圆筒型剥离试验与用于蜂窝夹芯板的爬鼓剥离试验类似,主要是用于测定胶粘带的快速解卷力。 由于绝大多数压敏胶粘制品都是用于各种金属、塑料、水泥制品、纸制品等硬或厚的被粘物上,所以 180°剥离强度已成为压敏胶粘剂及其制品最重要的性能之一。习惯上已经将此强度看作压敏胶粘接力大小的标志,180°剥离强度的测试方法在许多国家已经标准化。我国也已参考其他国家的标准,并根据国内有关企业的现有测试标准制订了压敏胶粘带 180°剥离强度测试方法的国家标准。 国家GB/T 2792-1998 测定压敏胶粘带 180°剥离强度的方法如下。 (1) 试验装置 压辊是橡胶包覆的直径(不包括橡胶层)约84mm、宽度约45mm 的钢轮子;包覆橡胶硬度为 80°±5°,厚度约6mm;压辊的质量为 2000g±50g。 (2) 试验机 拉力试验机应使试样的破坏负载在满标负荷的 15%-85%之间。力值示值误差不应大于 1%。试验机以下降速度 300mm/min±10mm/min 连续剥离。 拉力试验机应附有能自动记录剥离负荷的绘图装置。 (3) 试样 ① 胶粘带 胶粘带宽度有 20mm±1mm、25±1mm 两种,长度约200mm。 ② 试验板 试验板长度为 125mm±1mm,宽度为 50mm±1mm,厚度1.5-2.0mm。试验板材质为 GB/T 3280 规定的 0Cr18Ni9 或 1Cr18Ni9Ti。试验板表面用 JB/T 7499-1994 规定的粒度为 P280 的耐水砂纸,先沿横向轻轻打磨,在整个板面上磨出轻度痕迹,再沿纵向均匀打磨,除去这些痕迹。试验板使用次数频繁及长期没有使用后,应再打磨使用。试验板表面有永久性污染或伤痕时,应及时更换。 4)状态调节和试验环境 状态调节:制备试样前,试样卷(片)、试验板应在温度为 23℃±2℃,相对湿度为 65%±5%条件下放置2h 以上。 试验室温度为 23℃±2℃,相对湿度为 65%±5%。 (5)试验步骤 ① 用擦拭材料沾清洗剂擦洗试验板,然后用干净的脱脂纱布将其擦干,如此反复清晰三次以上,直至板的工作面经目视检查达到清洁为止。清洗后,不得用手和其他物...
