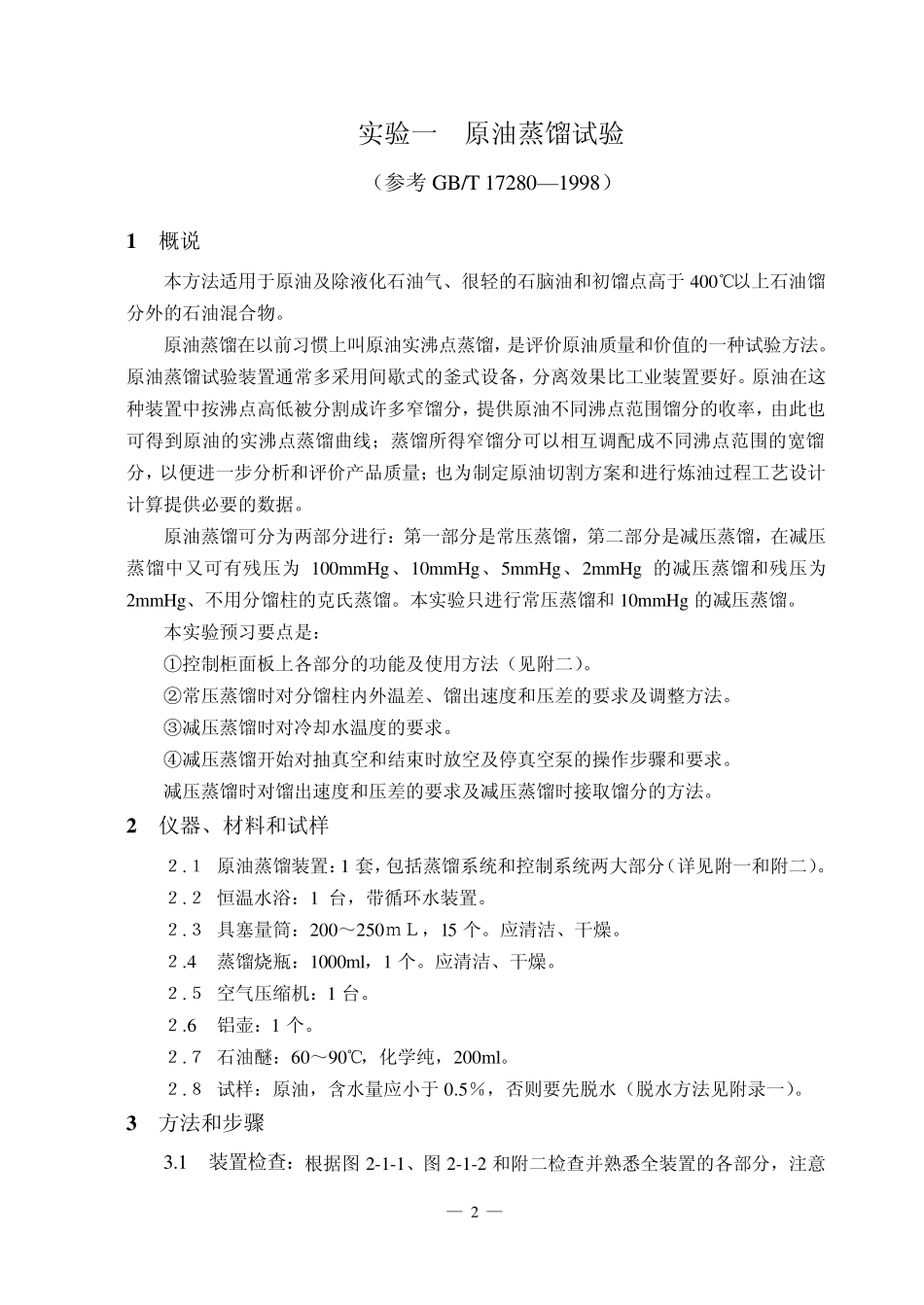

化学工程与工艺专业实验 （石油加工、石油化工方向） 西安石油大学 化学化工学院化工系 2 0 0 9 年 7 月 — 2 — 实验一 原油蒸馏试验 （参考 GB/T 17280—1998） 1 概说 本方法适用于原油及除液化石油气、很轻的石脑油和初馏点高于 400℃以上石油馏分外的石油混合物。 原油蒸馏在以前习惯上叫原油实沸点蒸馏，是评价原油质量和价值的一种试验方法。原油蒸馏试验装置通常多采用间歇式的釜式设备，分离效果比工业装置要好。原油在这种装置中按沸点高低被分割成许多窄馏分，提供原油不同沸点范围馏分的收率，由此也可得到原油的实沸点蒸馏曲线；蒸馏所得窄馏分可以相互调配成不同沸点范围的宽馏分，以便进一步分析和评价产品质量；也为制定原油切割方案和进行炼油过程工艺设计计算提供必要的数据。 原油蒸馏可分为两部分进行：第一部分是常压蒸馏，第二部分是减压蒸馏，在减压蒸馏中又可有残压为 100m m Hg、10m m Hg、5m m Hg、2m m Hg 的减压蒸馏和残压为2m m Hg、不用分馏柱的克氏蒸馏。本实验只进行常压蒸馏和 10m m Hg 的减压蒸馏。 本实验预习要点是： ①控制柜面板上各部分的功能及使用方法（见附二）。 ②常压蒸馏时对分馏柱内外温差、馏出速度和压差的要求及调整方法。 ③减压蒸馏时对冷却水温度的要求。 ④减压蒸馏开始对抽真空和结束时放空及停真空泵的操作步骤和要求。 减压蒸馏时对馏出速度和压差的要求及减压蒸馏时接取馏分的方法。 2 仪器、材料和试样 ２.１ 原油蒸馏装置：1 套，包括蒸馏系统和控制系统两大部分（详见附一和附二）。 ２.２ 恒温水浴：1 台，带循环水装置。 ２.３ 具塞量筒：200～250ｍＬ，15 个。应清洁、干燥。 ２.4 蒸馏烧瓶：1000m l，1 个。应清洁、干燥。 ２.５ 空气压缩机：1 台。 ２.6 铝壶：1 个。 ２.７ 石油醚：60～90℃，化学纯，200m l。 ２.８ 试样：原油，含水量应小于 0.5％，否则要先脱水（脱水方法见附录一）。 3 方法和步骤 3.1 装置检查：根据图 2-1-1、图 2-1-2 和附二检查并熟悉全装置的各部分，注意 — 3 — 其各部连接是否正确。然后插上电源，按下控制柜面板上的“开机—关机”钮，使整个装置通电，并按照附二的２③部分的说明进行计算机控制系统的自检，同时检查打印机使其处于联机状态（参见附四的⑥部分）。 3.2 装置试漏：将加油口（30）、压油口（34）、加液口（21）上的螺帽（内衬垫片）上...
