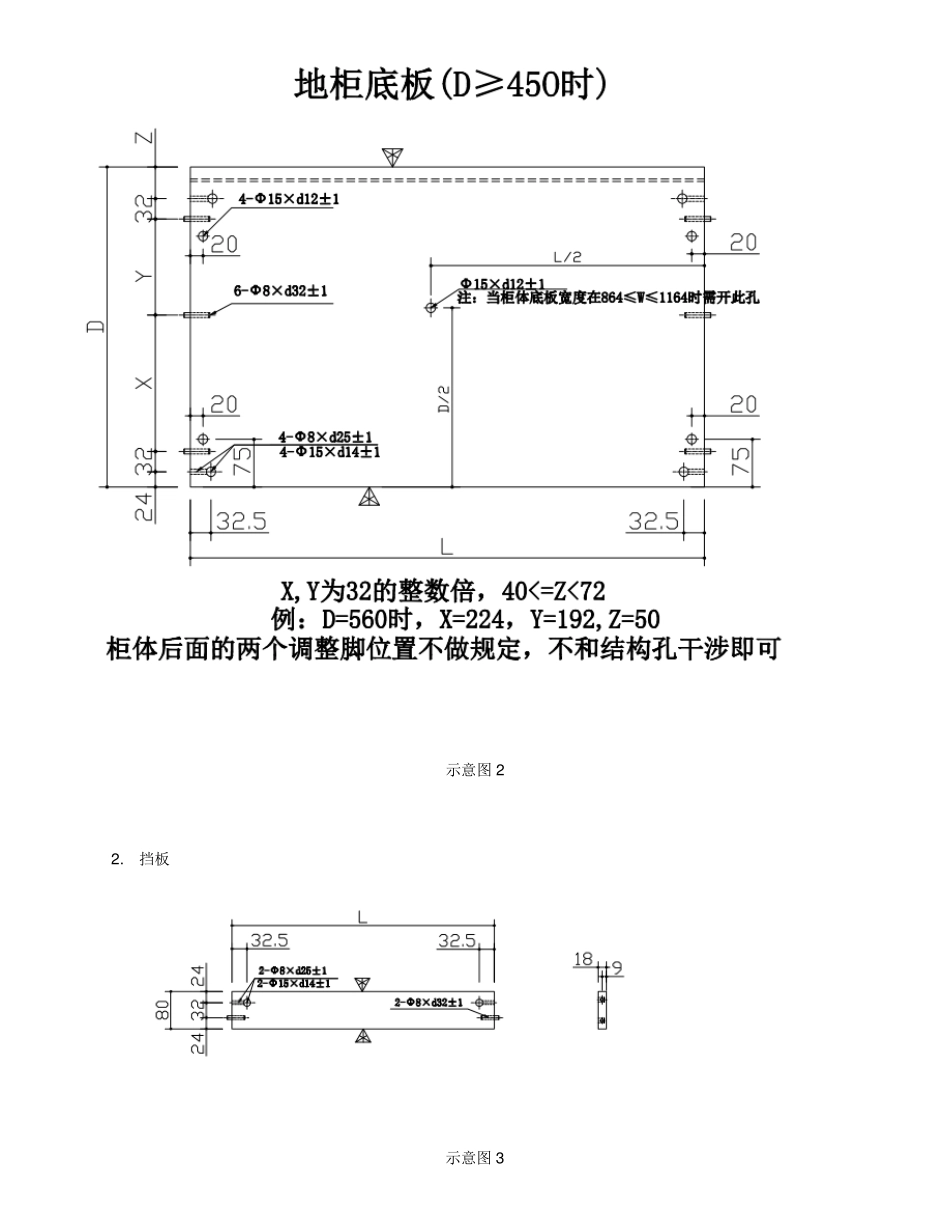

橱柜打孔规则 具体规则方案 1. 底板顶板 1) 深度小于450 时,不需要中间的木榫 2) 偏心件木榫孔间距均为32 倍数 3) 最后一个偏心件孔距后边的距离在 40 和 72 之间 4) 地柜底板偏心件孔向下,背板槽向上 5) 吊柜底板偏心件孔向上,背板槽向上 6) 吊柜顶板偏心件孔向上,背板槽向下 7) 高柜顶板偏心件孔向上,背板槽向下 8) 吊柜顶板底板中需要打竖拉孔,但柜体宽度<=500时不需要 9) 固定搁板偏心件木榫孔排布同底板 以下为示意图: ① 通地柜底板: 示意图 1 示意图 2 2 . 挡板 示意图 3 3 . 活动搁板 1 ) 活动搁板以前口为准,第一个孔 2 1 ,后面的孔以3 2 倍数打 2 ) 转角柜由于尺寸缩进 7 0 ,孔距相应修改,但还是保证前后孔距 3 2 倍数 3 ) 可调活动层板打孔规则(见示意图 4 4 ) 示意图 4 示意图5 示意图6 4. 侧板 1) 铰链孔以门板为准不再保持32 倍数,如吊柜门板有下挂或地柜门板有下移需作相应调整 2) 水槽柜,煤气灶柜后挡装在背板后 3) 水槽柜取消背板后中间的挡板 4) 水槽柜或假抽柜前挡板竖装 5)烤箱边柜增加固定搁板,两侧板“降侧板” 6)吊柜吊码孔位置改为:距边12m m (见示意图13) 示意图7 示意图8 7)侧板孔位距离: 连接孔层板内空转角层板内空1201301401503个32321601701754个32641801904个3296200210649622023096128322402509612864260265128160642702801281609629030031016019296320330340350192224128360370380224256160390400410256288192420430440450288320224460470480160+160352256490500192+160384288510520530540192+192384288550560570580224+192416320590600610620224+224512384630640650660256+224512384侧板深度
