双极结晶体管电路的偏置

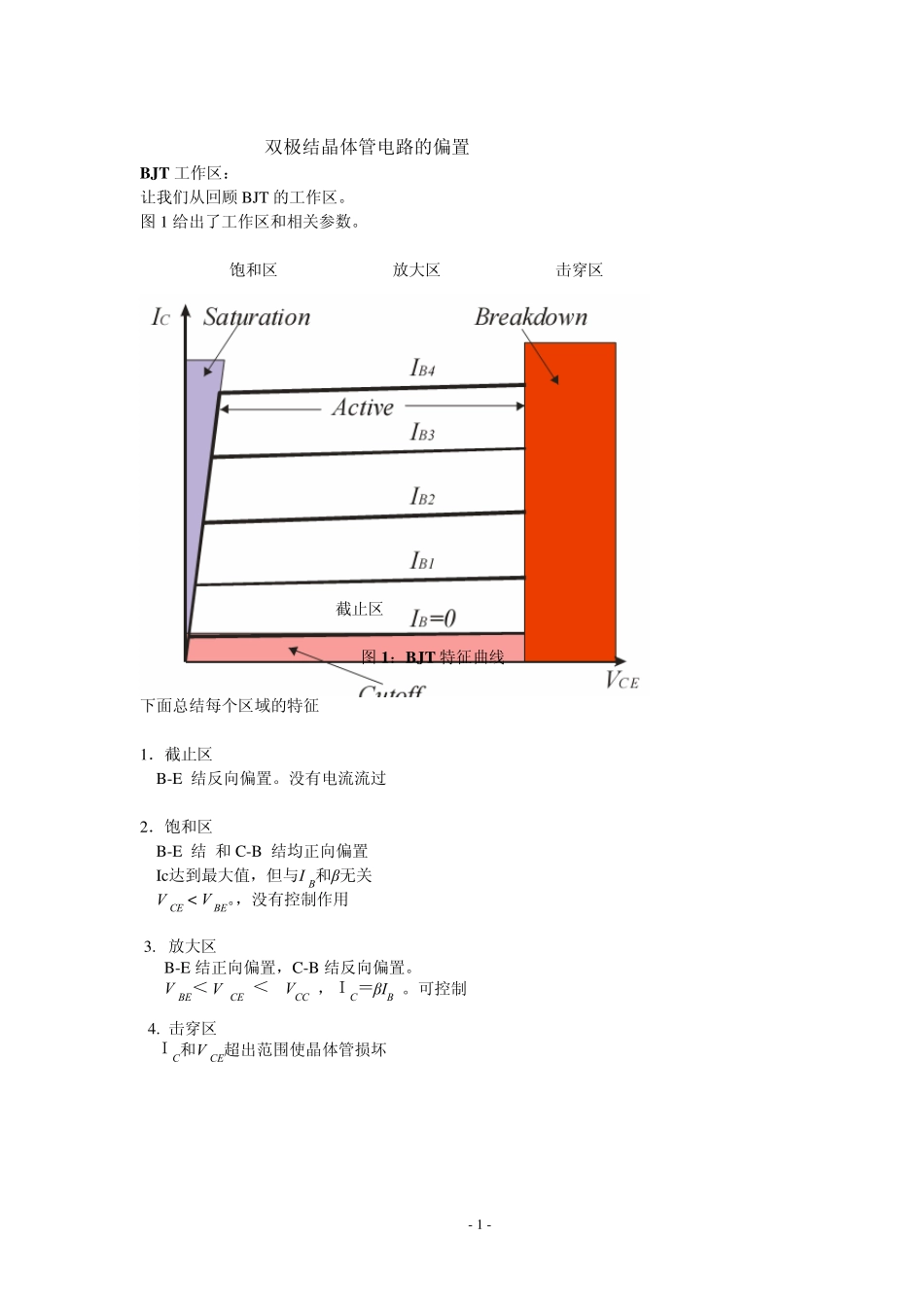

双极结晶体管电路的偏置_第1页
1/13

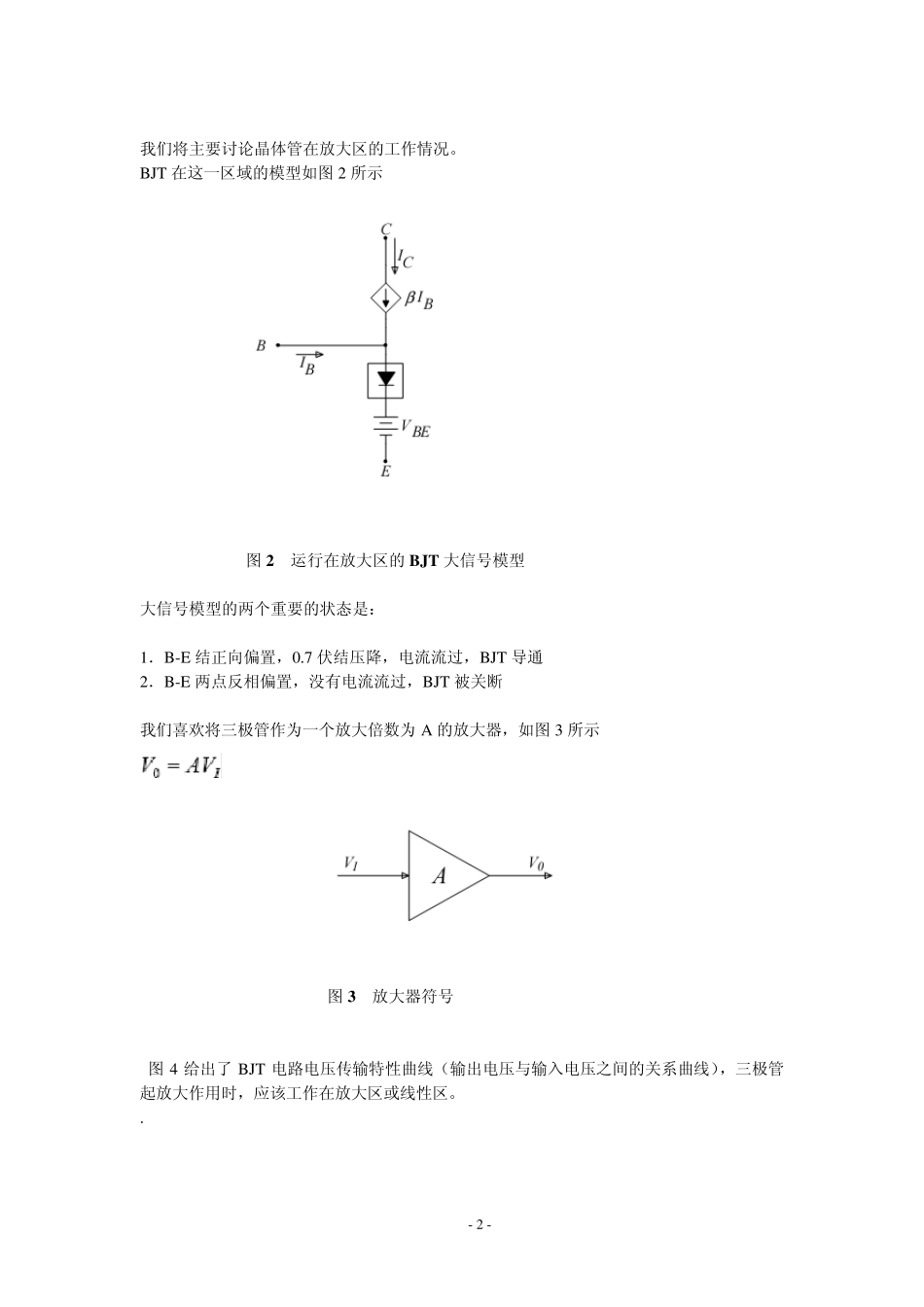

双极结晶体管电路的偏置_第2页
2/13

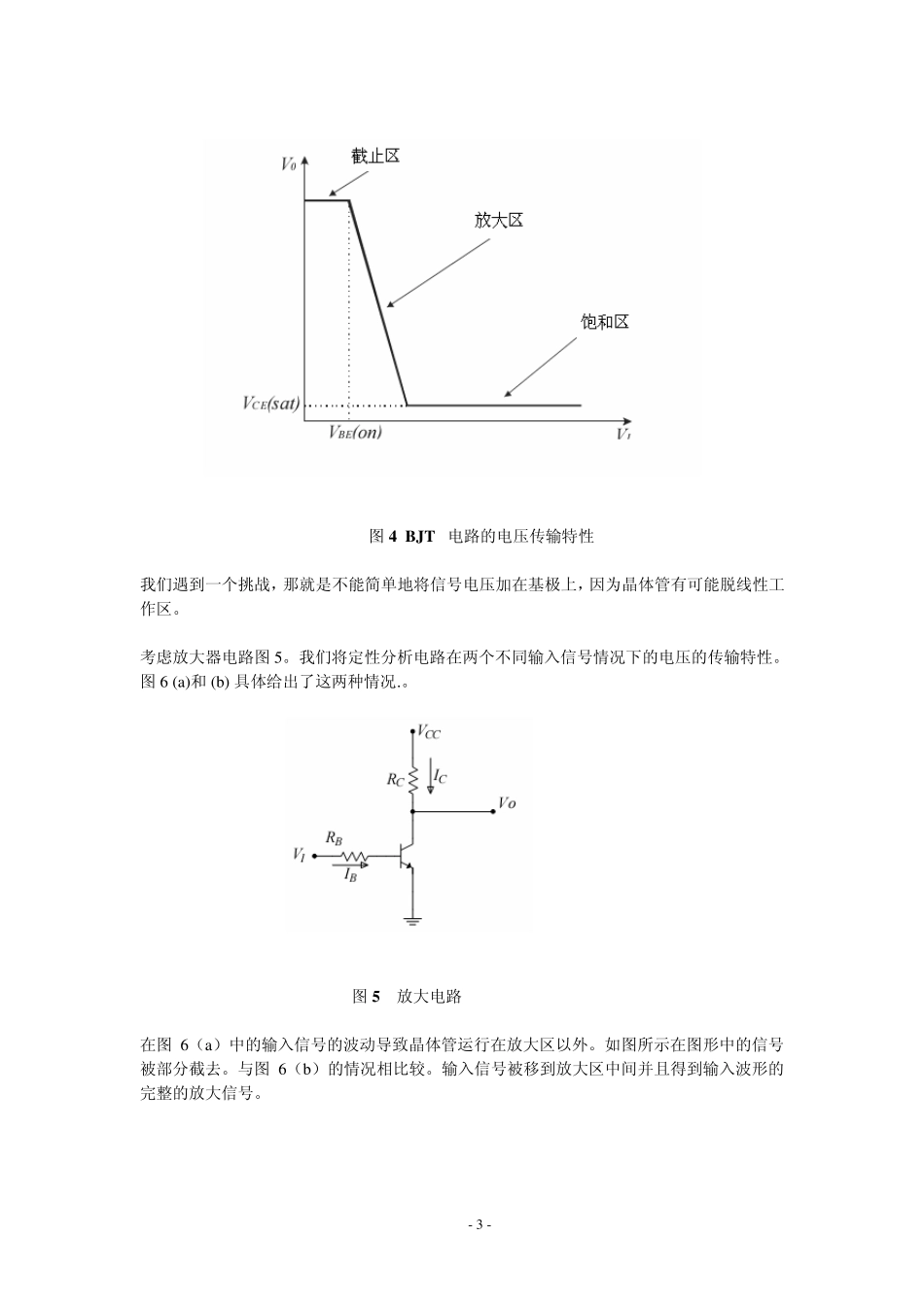

双极结晶体管电路的偏置_第3页
3/13
双极结晶体管电路的偏置 BJT 工作区: 让我们从回顾BJT 的工作区。 图 1 给出了工作区和相关参数。 饱和区 放大区 击穿区 截止区 图 1:BJT 特征曲线 下面总结每个区域的特征 1.截止区 B-E 结反向偏置。没有电流流过 2.饱和区 B-E 结 和 C-B 结均正向偏置 Ic达到最大值,但与I B和β无关 V CE < V BE。,没有控制作用 3. 放大区 B-E 结正向偏置,C-B 结反向偏置。 V BE< V CE < V CC ,IC=βIB 。可控制 4. 击穿区 IC和V CE超出范围使晶体管损坏 - 1 - 我们将主要讨论晶体管在放大区的工作情况。 BJT 在这一区域的模型如图 2 所示 图 2 运行在放大区的BJT 大信号模型 大信号模型的两个重要的状态是: 1.B-E 结正向偏置,0.7 伏结压降,电流流过,BJT 导通 2.B-E 两点反相偏置,没有电流流过,BJT 被关断 我们喜欢将三极管作为一个放大倍数为 A 的放大器,如图 3 所示 图 3 放大器符号 图 4 给出了 BJT 电路电压传输特性曲线(输出电压与输入电压之间的关系曲线),三极管起放大作用时,应该工作在放大区或线性区。 . - 2 - 图4 BJT电路的电压传输特性 我们遇到一个挑战,那就是不能简单地将信号电压加在基极上,因为晶体管有可能脱线性工作区。 考虑放大器电路图5。我们将定性分析电路在两个不同输入信号情况下的电压的传输特性。 图6 (a)和 (b) 具体给出了这两种情况.。 图5 放大电路 在图6(a)中的输入信号的波动导致晶体管运行在放大区以外。如图所示在图形中的信号被部分截去。与图6(b)的情况相比较。输入信号被移到放大区中间并且得到输入波形的完整的放大信号。 - 3 - 信号被削去 图6 简单的解决方法是去将输入电压调到线性区的中间。这样系统才可能接受输入电压的波形并且仍然工作在放大区。这种偏移电压叫做偏置,接下来我们将研究实现这一功能的电路。 - 4 - Q 点 在负载线上Q 点对应于一个具体的点。在工作点Q ,放大信号的幅值为 0。特征曲线如图 7所示。 图 7 如图 8 所示,Q 点也应在IC和V CE的特性曲线上。工作点Q 点实际上是负载线和晶体管特性曲线的交点。 图 8 - 5 - 实际上Q 点可以是负载线与晶体管运行曲线的任意一个交点。我们在图 8 中已经选择了IB2所对应的特性曲线与负载线的交点作为Q 点,因为这点处在负载线的中间位置。在实际应用中通常Q 点选在直流值IC和V CE为...
