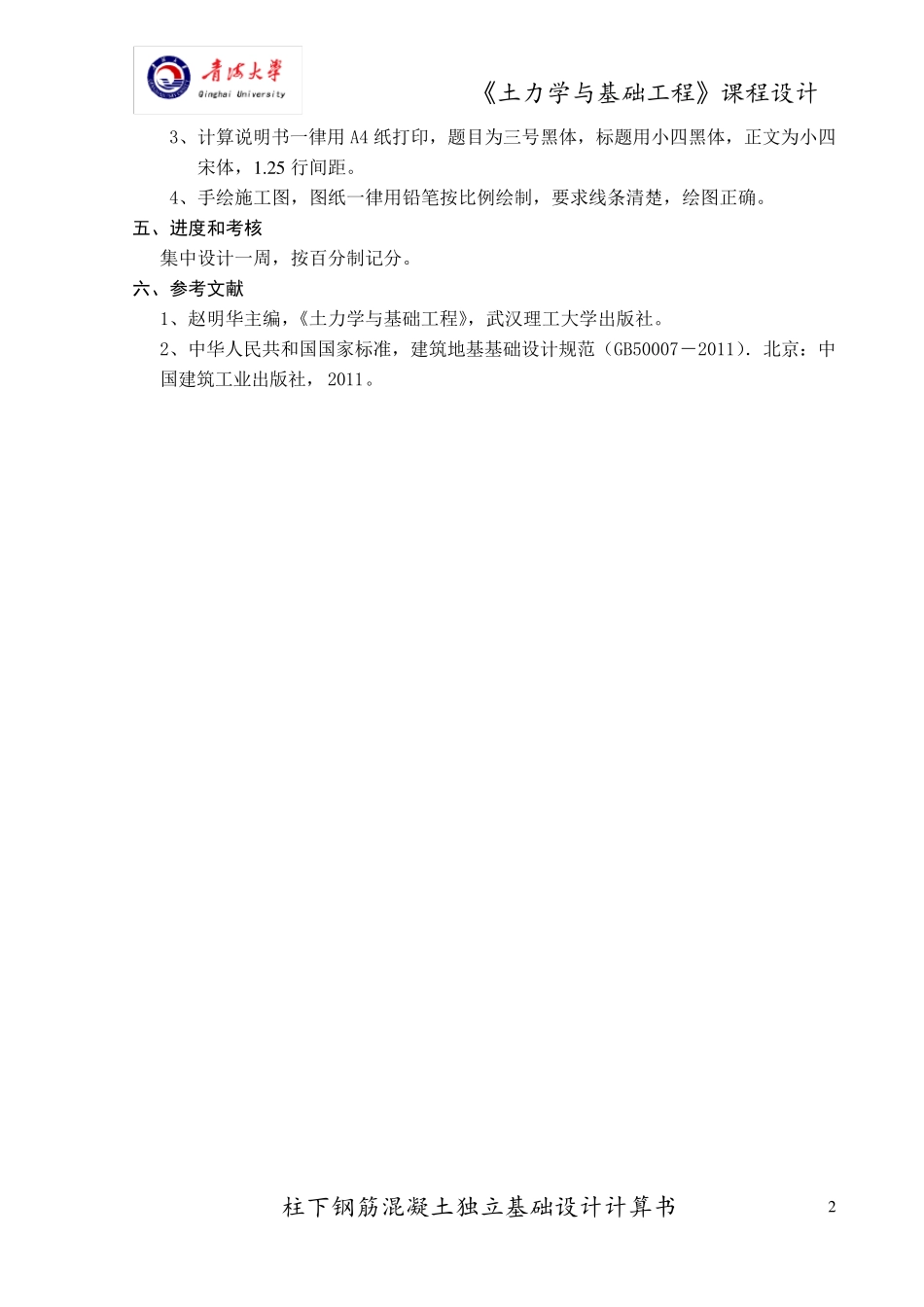

双柱联合基础设计参考_第2页
2/14

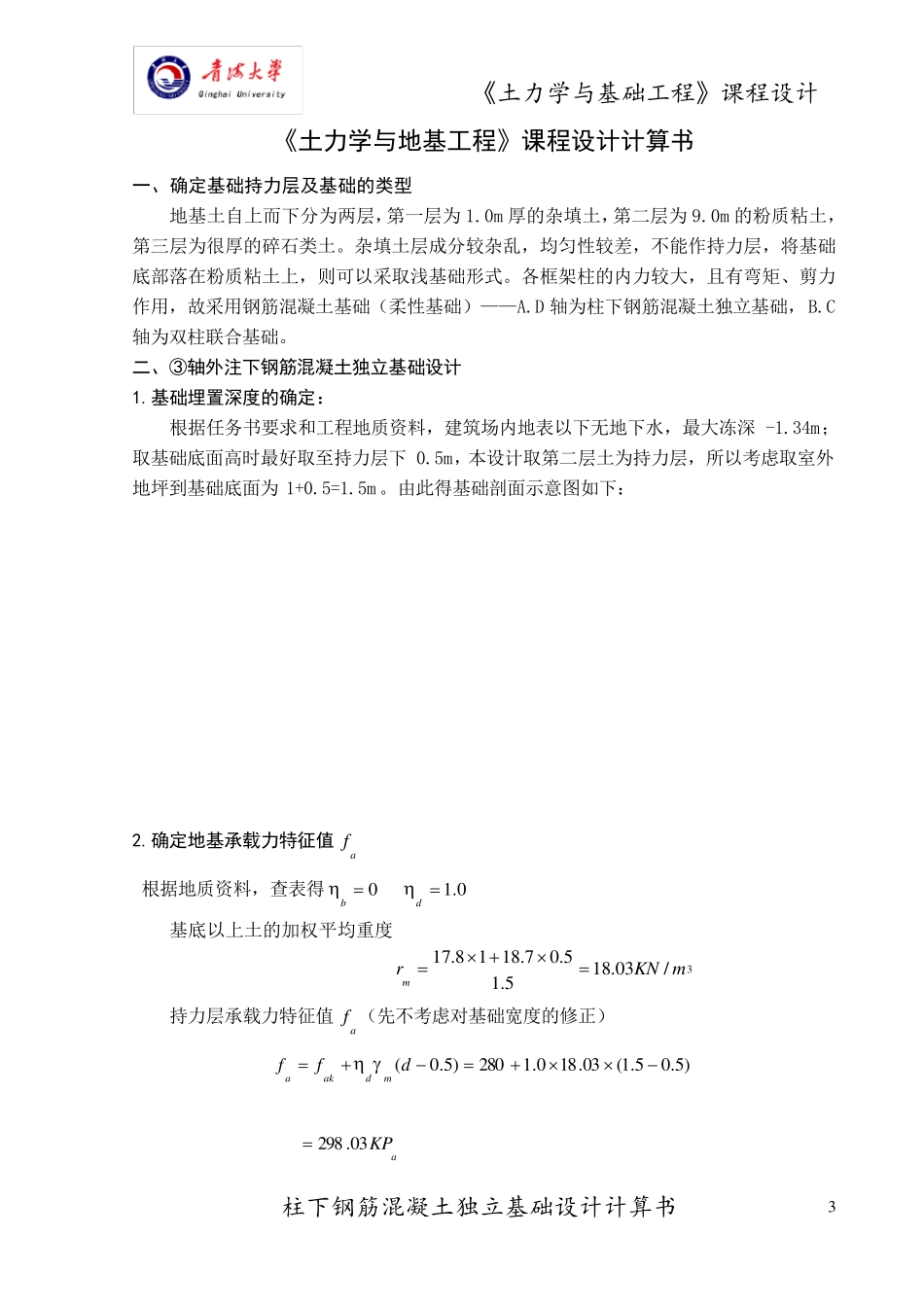

双柱联合基础设计参考_第3页
3/14
《土力学与基础工程》课程设计 柱下钢筋混凝土独立基础设计计算书 1 《土力学与基础工程》课程设计任务书 一、设计资料 1、工程概况 某五层综合楼,全框架结构。底层柱网平面如图所示,柱截面尺寸均为 450mm×450mm,室内外高差为0.45m。 2、地质资料 (1)地基土自上而下: 第一层:素填土,厚 1m ,3/8.17mkN; 第二层:粉质黏土,厚9m ,3/7.18mkN,885.0e, MPaEs5.7, c=15kpa , 020, akakpf280 第三层:碎石土:很厚,中密 (2)地下水:建设场地内地表以下无地下水; (3)西宁地区标准冻深- 1.16m ,最大冻深- 1.34m ,土的冻胀类别属不冻胀。 3、荷载 (1)外柱: A、D 轴,基础承受上部荷载 MkNMk 2201,kNVkNFkk48178011,。 (2)内柱: B、C 轴,基础承受荷载 kNFk15602 。 二、设计内容 1、设计③轴外柱下钢筋混凝土独立基础、内柱下双柱联合基础; 2、绘制基础平面布置图(1:100) 、配筋图(1:30) ,并编写施工说明; 三、设计步骤 1、确定基础的埋置深度 2、确定持力层承载力特征值; 3、按持力层承载力特征值确定基底尺寸; 4、基础结构设计; 5、绘制施工图并附施工说明。 四、设计要求 1、设计计算过程条理清楚,内容完整; 2、设计步骤合理,设计图纸清晰; 《土力学与基础工程》课程设计 柱下钢筋混凝土独立基础设计计算书 2 3、计算说明书一律用 A4 纸打印,题目为三号黑体,标题用小四黑体,正文为小四 宋体,1 .2 5 行间距。 4、手绘施工图,图纸一律用铅笔按比例绘制,要求线条清楚,绘图正确。 五、进度和考核 集中设计一周,按百分制记分。 六、参考文献 1、赵明华主编,《土力学与基础工程》,武汉理工大学出版社。 2、中华人民共和国国家标准,建筑地基基础设计规范(GB50007-2011).北京:中国建筑工业出版社, 2011。 《土力学与基础工程》课程设计 柱下钢筋混凝土独立基础设计计算书 3 《土力学与地基工程》课程设计计算书 一、确定基础持力层及基础的类型 地基土自上而下分为两层,第一层为1.0m 厚的杂填土,第二层为9.0m 的粉质粘土,第三层为很厚的碎石类土。杂填土层成分较杂乱,均匀性较差,不能作持力层,将基础底部落在粉质粘土上,则可以采取浅基础形式。各框架柱的内力较大,且有弯矩、剪力作用,故采用钢筋混凝土基础(柔性基础)——A.D 轴为柱下钢筋混凝土独立基础,B.C轴为双柱联合基...
