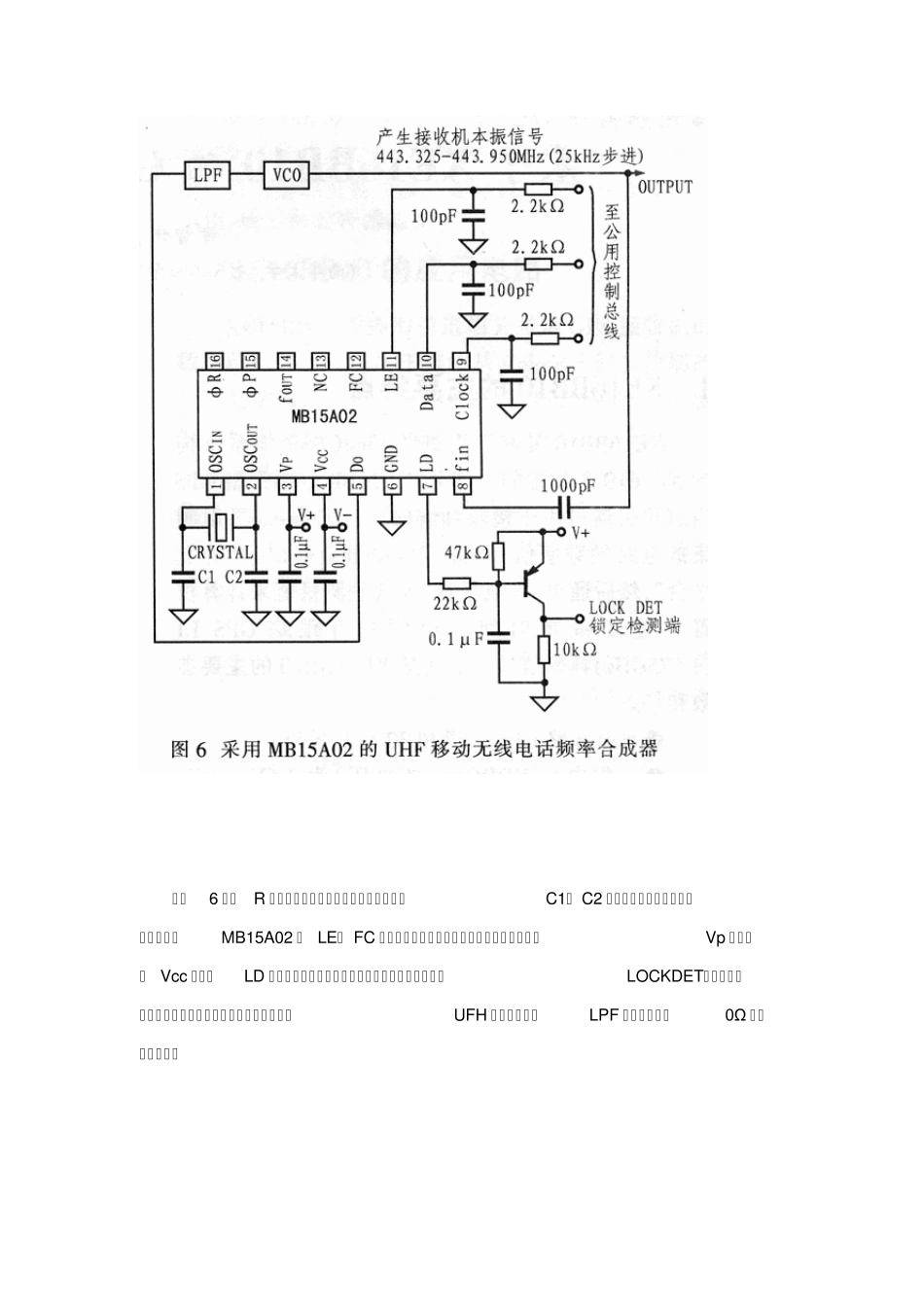

4 双模分频技术的原理 M/M+1 分频器在频率合成器中很常用，它有两种工作模式，即M 次分频模式和M+1次分频模式，具体模式可由控制端决定。当控制端为0 时，预置数为输入数据的补码，即为 M 分频；当控制端为1 时，预置数为输入数据的反码，即为M+1 分频。图5 所示是双模分频锁相频率合成器的工作原理。图中，外部压控振荡器（VCO）的输出频率为fVCO，晶振的输出频率为fOSC； 14 位可编程参考计数器的分频比R 为 6～ 16383； 11 位可编程计数器的分频比N 为 16～ 2047， 7 位吸收计数器的分频比A 为 0～ 127， A 应小于N；相位比较器的两路输入信号分别为fr 和 fp，双模前置分频器分频比P 为 64/65 或 128/129。双模分频器的输出可同时驱动两个可编程分频器，分别预置为N、 A，并进行减法计数。在÷N 计数器未计数到0 时，模式控制为高电平，双模分频器的输出频率为fVCO/(p+I)。当输入 A×（ p+1）周期后，÷A 分频器计数到0，此时模式控制电平将变为低电平，同时÷N 分频器还存在N-A，因此，必须N>A。这样，受模式控制低电平控制，双模分频器的输出频率为 fvco/p。再经过（N-A） ×p 个周期，÷N 计数器也计数到0，此时两计数器重赋预置值N、A，同时PD 输出比相脉冲，并将模式控制信号恢复到高电平。在一个完整的周期中，输入的周期数（即总分频比）为： NT=A×（ P+1） +（ N-A） ×P=P×N+A 所以:fp=fvco/[(P×N)+A] fr=fosc/R 当相位锁定时： fr=fp,即 fvco=[(P×N)+A]fosc/R。 FC 引脚用于改变相位比较器的相位特性。根据FC 脚的输入电平，可将内部积分器的输出电平（Do 端）特性和相位比较器的输出电平（φR、 φP）求反。此外，FC 还控制着相位比较器监测端（fout）的输出电平。 5 应用电路 MB15A02 的典型应用电路如图6 所示。该电路是一个由微机控制的UFH 移动无线电话信道的频率合成器，其工作频率为450MHz， fr=25kHz。由图可见，MB15A02 的外围电路非常简单。电路中可设置环路总分频比为NT=NP+A=17733～ 17758，其中P=64， N=277， A=5～ 30。由于fvco/NT=fp=fr=fosc/R，所以，输出频率（VCO 输出）应为:fvco=fr×NT=443.325～ 443.950MHz，步进25kHz。 在图6 中，R 值可根据选定的参考晶振频率来确定。C1、 C2 值取决于晶振频率。应当说明的是：MB15A02 的 LE、 FC 端内部有上拉电阻器。当采用外部积分器时，Vp 端连接到 Vcc 端。当LD 为高电...
