双液系气液平衡相图的绘制

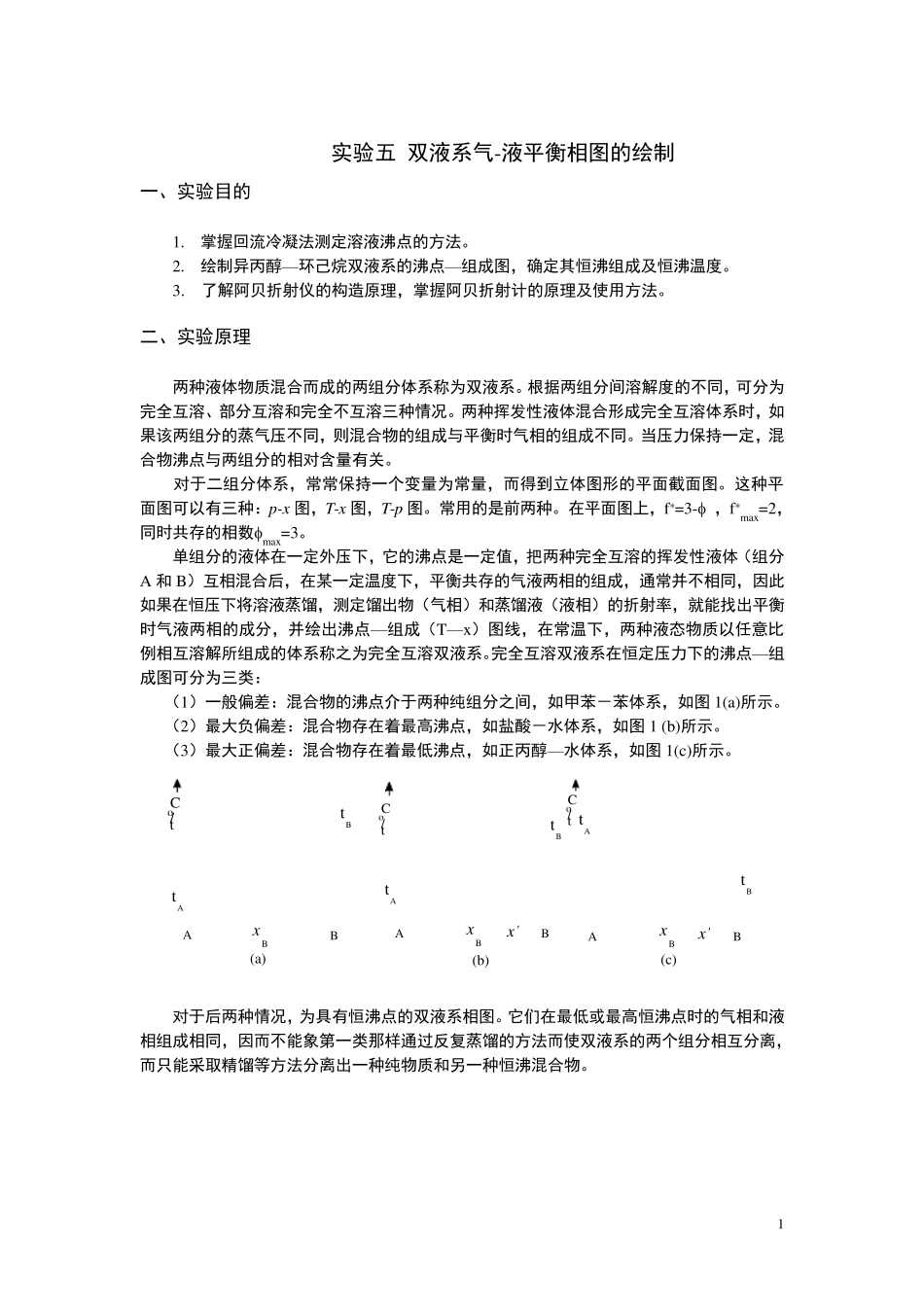

1 实验五 双液系气-液平衡相图的绘制 一、实验目的 1. 掌握回流冷凝法测定溶液沸点的方法。 2. 绘制异丙醇—环己烷双液系的沸点—组成图，确定其恒沸组成及恒沸温度。 3. 了解阿贝折射仪的构造原理，掌握阿贝折射计的原理及使用方法。 二、实验原理 两种液体物质混合而成的两组分体系称为双液系。根据两组分间溶解度的不同，可分为完全互溶、部分互溶和完全不互溶三种情况。两种挥发性液体混合形成完全互溶体系时，如果该两组分的蒸气压不同，则混合物的组成与平衡时气相的组成不同。当压力保持一定，混合物沸点与两组分的相对含量有关。 对于二组分体系，常常保持一个变量为常量，而得到立体图形的平面截面图。这种平面图可以有三种：p-x 图，T-x 图，T-p 图。常用的是前两种。在平面图上，f*=3- ，f*max=2，同时共存的相数max=3。 单组分的液体在一定外压下，它的沸点是一定值，把两种完全互溶的挥发性液体（组分A 和 B）互相混合后，在某一定温度下，平衡共存的气液两相的组成，通常并不相同，因此如果在恒压下将溶液蒸馏，测定馏出物（气相）和蒸馏液（液相）的折射率，就能找出平衡时气液两相的成分，并绘出沸点—组成（T—x ）图线，在常温下，两种液态物质以任意比例相互溶解所组成的体系称之为完全互溶双液系。完全互溶双液系在恒定压力下的沸点—组成图可分为三类： （1）一般偏差：混合物的沸点介于两种纯组分之间，如甲苯－苯体系，如图1(a)所示。 （2）最大负偏差：混合物存在着最高沸点，如盐酸－水体系，如图1 (b)所示。 （3）最大正偏差：混合物存在着最低沸点，如正丙醇—水体系，如图1(c)所示。 tAtAtAtBtBtBt / oCt / oCt / oCxBxBxBABAABB(a)(b)(c)x'x' 对于后两种情况，为具有恒沸点的双液系相图。它们在最低或最高恒沸点时的气相和液相组成相同，因而不能象第一类那样通过反复蒸馏的方法而使双液系的两个组分相互分离，而只能采取精馏等方法分离出一种纯物质和另一种恒沸混合物。 2 为了测定双液系的T－x相图，需在气－液平衡后，同时测定双液系的沸点和液相、气相的平衡组成。 本实验以环己烷－异丙醇为体系，该体系属于上述第三种类型，在沸点仪中蒸馏不同组成的混合物，测定其沸点及相应的气、液二相的组成，即可作出 T－x相图。 本实验就是利用回流及分析的方法来绘制相图。取不同组成的溶液在沸点仪中回流，测定其沸点及气、液相组成。沸点数据可直接由温度计获得，气、液相组...
