双绞线工作原理

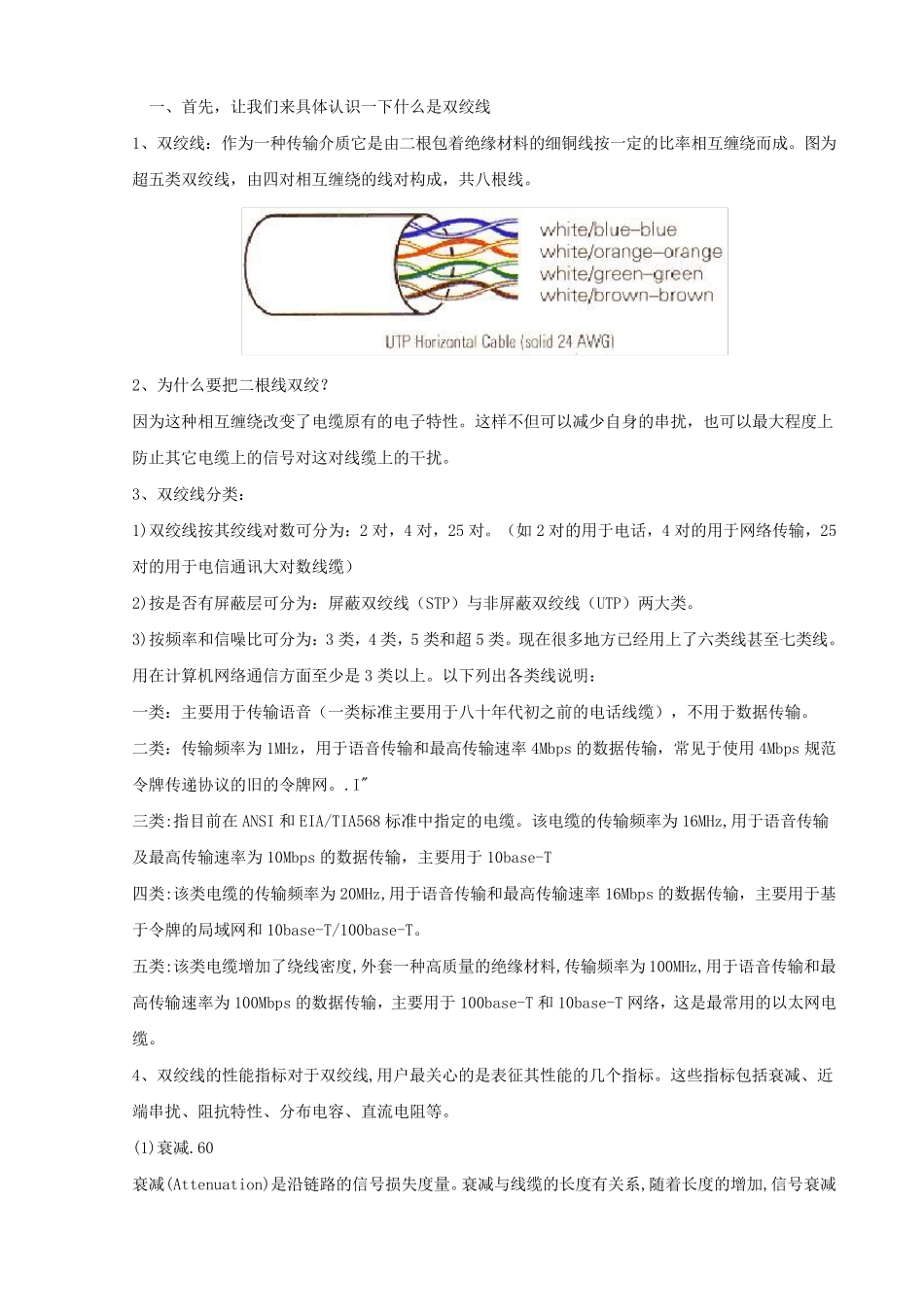

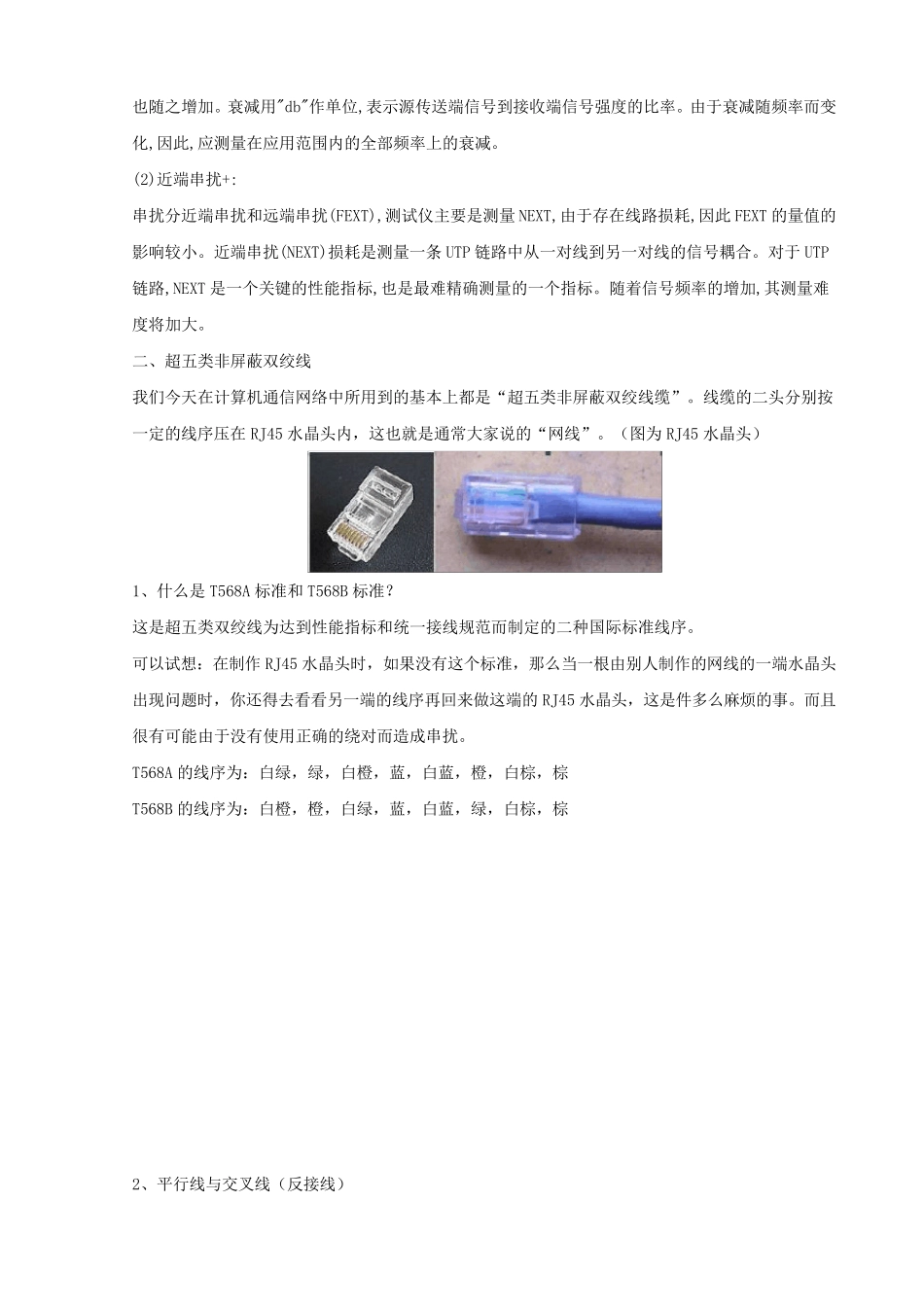

一、首先，让我们来具体认识一下什么是双绞线 1、双绞线：作为一种传输介质它是由二根包着绝缘材料的细铜线按一定的比率相互缠绕而成。图为超五类双绞线，由四对相互缠绕的线对构成，共八根线。 2、为什么要把二根线双绞？ 因为这种相互缠绕改变了电缆原有的电子特性。这样不但可以减少自身的串扰，也可以最大程度上防止其它电缆上的信号对这对线缆上的干扰。 3、双绞线分类： 1)双绞线按其绞线对数可分为：2 对，4 对，25 对。（如 2 对的用于电话，4 对的用于网络传输，25对的用于电信通讯大对数线缆） 2)按是否有屏蔽层可分为：屏蔽双绞线（STP）与非屏蔽双绞线（UTP）两大类。 3)按频率和信噪比可分为：3 类，4 类，5 类和超 5 类。现在很多地方已经用上了六类线甚至七类线。用在计算机网络通信方面至少是 3 类以上。以下列出各类线说明： 一类：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不用于数据传输。 二类：传输频率为 1MHz，用于语音传输和最高传输速率 4Mbps 的数据传输，常见于使用 4Mbps 规范令 牌 传递 协 议 的旧 的令 牌 网。.I" 三 类:指 目 前在 ANSI 和 EIA/TIA568 标准中 指 定的电缆。该 电缆的传输频率为 16MHz,用于语音传输及 最高传输速率为 10Mbps 的数据传输，主要用于 10base-T 四类:该 类电缆的传输频率为 20MHz,用于语音传输和最高传输速率 16Mbps 的数据传输，主要用于基于令 牌 的局 域 网和 10base-T/100base-T。 五类:该 类电缆增 加 了绕线密 度,外 套 一种高质量 的绝缘材料,传输频率为 100MHz,用于语音传输和最高传输速率为 100Mbps 的数据传输，主要用于 100base-T 和 10base-T 网络，这是最常用的以太 网电缆。 4、双绞线的性能 指 标对于双绞线,用户 最关 心 的是表 征 其性能 的几 个 指 标。这些 指 标包括 衰 减、近端 串扰、阻 抗 特性、分布 电容 、直 流 电阻 等 。 (1)衰 减.60 衰 减(Attenuation)是沿 链 路 的信号损 失 度量 。衰 减与线缆的长 度有关 系 ,随 着长 度的增 加 ,信号衰 减也随之增加。衰减用"db"作单位,表示源传送端信号到接收端信号强度的比率。由于衰减随频率而变化,因此,应测量在应用范围内的全部频率上的衰减。 (2)近端串扰+: 串扰分近端串扰和远端串扰(FEXT),测试仪主要是测量NEXT,由于存在线路损耗,因此FEXT 的量值的...
