双鉴探测器的设计要点品鉴

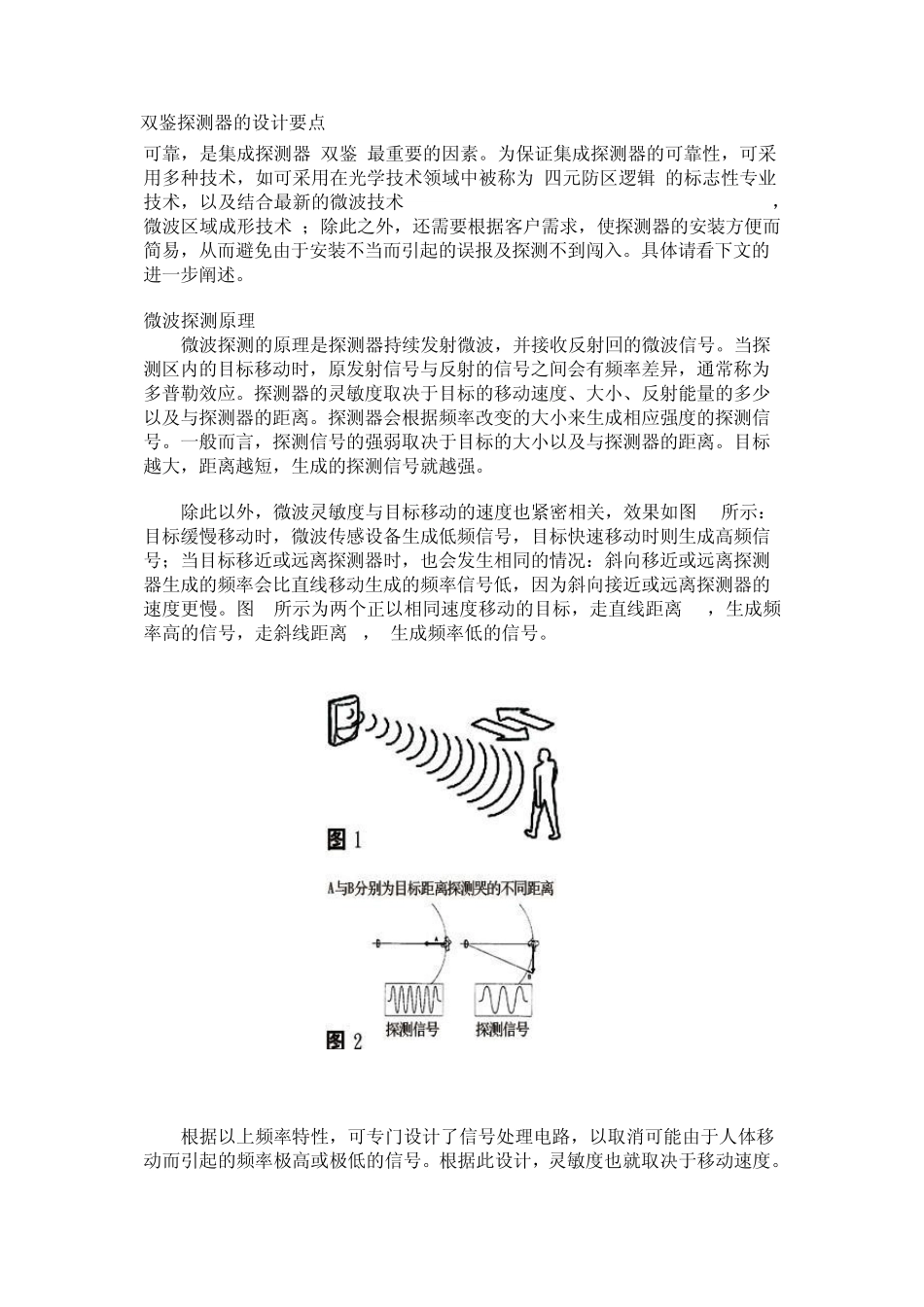

双鉴探测器的设计要点 可靠，是集成探测器(双鉴)最重要的因素。为保证集成探测器的可靠性，可采用多种技术，如可采用在光学技术领域中被称为"四元防区逻辑"的标志性专业技术，以及结合最新的微波技术 MAST (Microwave Area Shaping Technology，微波区域成形技术)；除此之外，还需要根据客户需求，使探测器的安装方便而简易，从而避免由于安装不当而引起的误报及探测不到闯入。具体请看下文的进一步阐述。 微波探测原理 微波探测的原理是探测器持续发射微波，并接收反射回的微波信号。当探测区内的目标移动时，原发射信号与反射的信号之间会有频率差异，通常称为多普勒效应。探测器的灵敏度取决于目标的移动速度、大小、反射能量的多少以及与探测器的距离。探测器会根据频率改变的大小来生成相应强度的探测信号。一般而言，探测信号的强弱取决于目标的大小以及与探测器的距离。目标越大，距离越短，生成的探测信号就越强。 除此以外，微波灵敏度与目标移动的速度也紧密相关，效果如图 1所示：目标缓慢移动时，微波传感设备生成低频信号，目标快速移动时则生成高频信号；当目标移近或远离探测器时，也会发生相同的情况：斜向移近或远离探测器生成的频率会比直线移动生成的频率信号低，因为斜向接近或远离探测器的速度更慢。图 2所示为两个正以相同速度移动的目标，走直线距离 A ，生成频率高的信号，走斜线距离 B， 生成频率低的信号。 根据以上频率特性，可专门设计了信号处理电路，以取消可能由于人体移动而引起的频率极高或极低的信号。根据此设计，灵敏度也就取决于移动速度。一般而言，传统微波探测器在水平移动方面的探测力较弱。而OPTEX的双鉴探测器还针对各种运动方向的人体移动进行优化设计，以实现良好的探测性能。 PIR原理 PIR技术的基本原理是探测并接收移动物体与背景之间的红外能量变化。探测器的灵敏度取决于目标与背景的温差、目标相对于背景的表面面积、目标的表面面积、目标的速度以及与探测器的距离，如图 3所示。使用光学技术（如反射镜和 Fresnel菲涅爾透镜）来构成 PIR 探测区。 如图 4，当目标穿过探测区时，PIR 探测器将收到一个较强的探测信号。当目标正面移向探测器时，探测器将收到一个相对较弱的信号。 在微波相同时使用 PIR，探测器灵敏度也会发生变化，但取决于目标与探测器的距离和大小。探测距离越近，或目标越大，则探测信号越强。对于光学设计，探测区域的大小非常重要。如果探测区域...
